Оригинальный отладчик микрочипа MPLAB PICkit 4 In Circuit программатор to Go X IDE версии 15 или

---

Описание

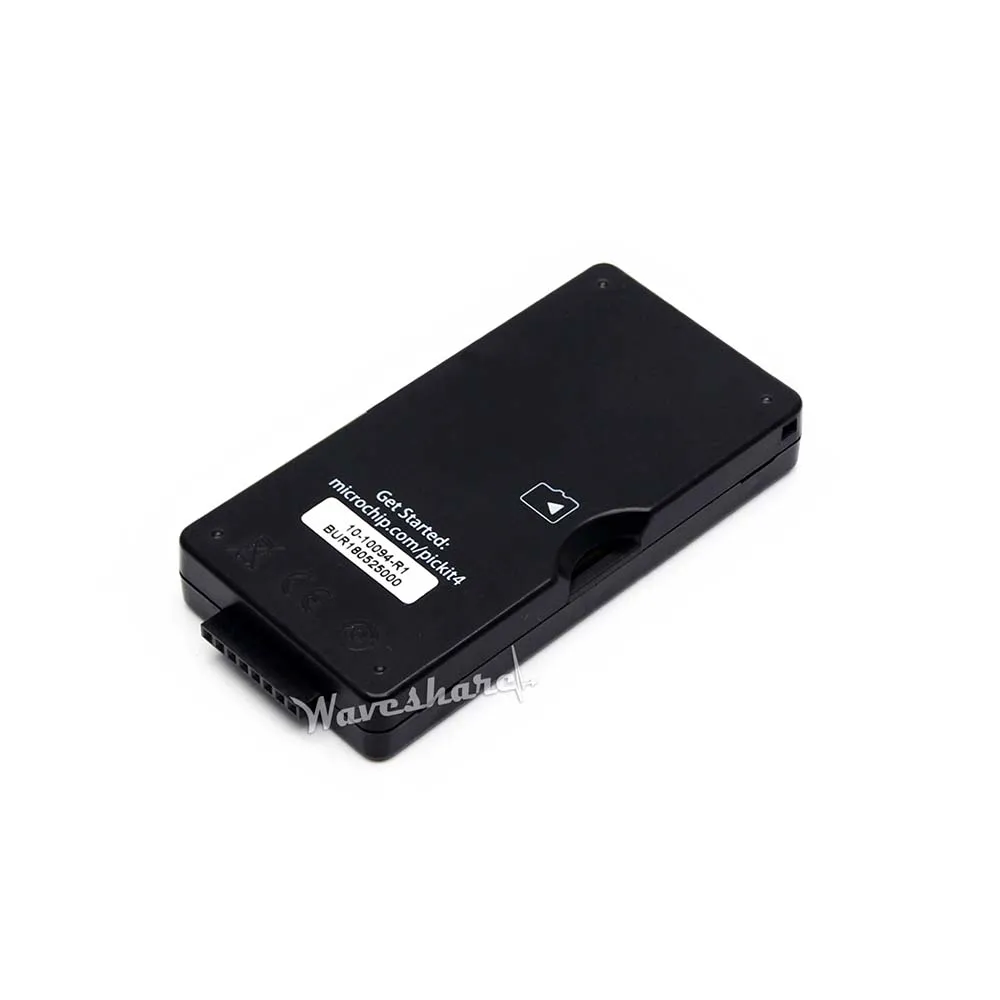

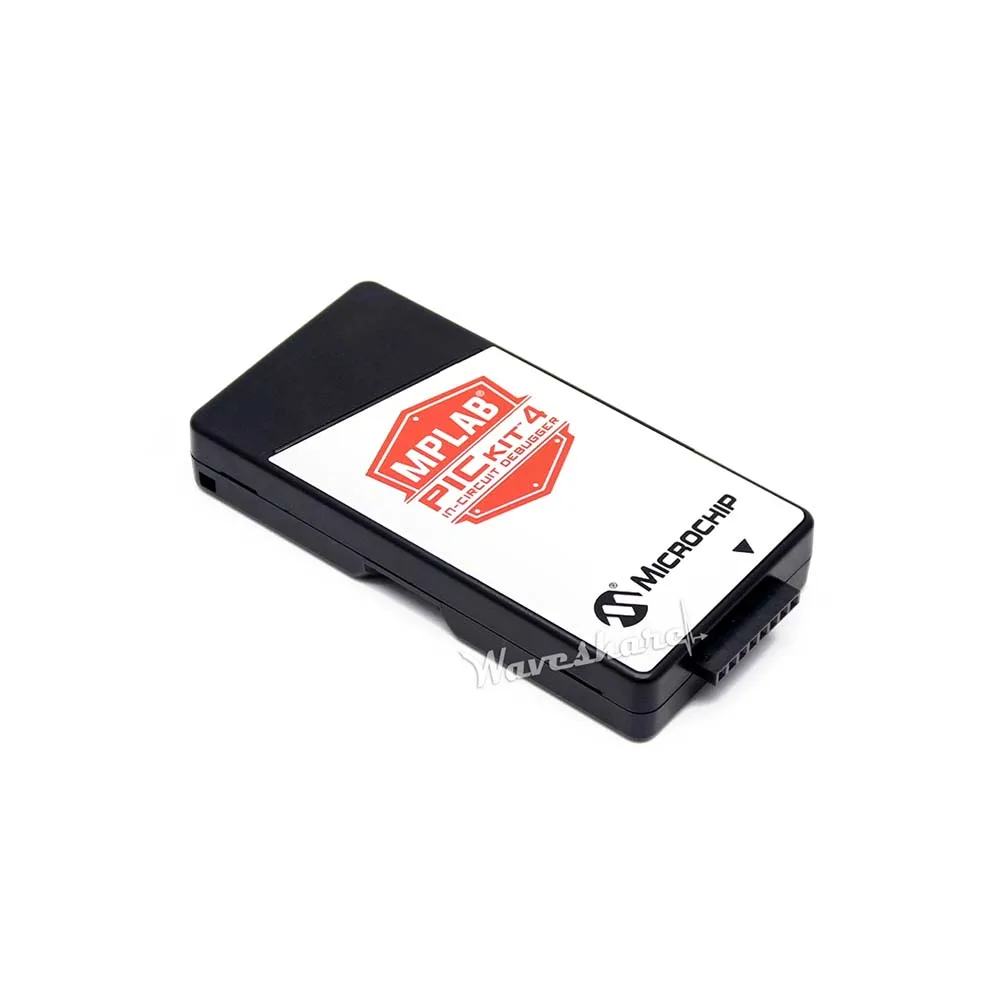

MPLAB PICkit 4 встроенный отладчик, быстрое программирование, повышенная функциональность

Описание

MPLAB®PICkit™4 отладчик/программист позволяет быстро и легко отладку и программирование PIC®И dsPIC®Флэш-микроконтроллеры, Используя мощный графический пользовательский интерфейс интегрированной среды разработки MPLAB X (IDE), версия 4,15.

MPLAB PICkit 4 программы быстрее, чем его предыдущий PICkit3.Наряду с более широким целевым напряжением PICkit 4 поддерживает более продвинутые интерфейсы.

Funtion скоро: дополнительный слот карты micro SD и возможность быть автономным от цели означает, что вы можете взять свой код с собой и программировать на ходу. *, и никогда не беспокойтесь о размере кода.

Особенности

• 8-pin с линейкой коллектора (совместим с ICSP/2-проводной джтаг/4-провод JTAG/SWD)
• Соответствует скорости сгорания кремния, программ так быстро, как устройство позволит
• Широкий целевое напряжение (1,20 V ~ 5,5 V)
• Может быть подключен к питанию от целевого (2,7 V ~ 5,5 V)
  • Минимальное потребление тока при <100µA от цели
• Питание от высокоскоростного USB 2,0, внешний источник питания не требуется
  • Может поставить до 50 мА мощности до цели через USB
• Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств
• Поддержка программиста к ходу (PTG) *
  • Слот для sd-карты для хранения данных программы
  • Нажмите на логотип, чтобы запрограммировать цель
• CE и RoHS совместимые

* Эта функциональность скоро появится с обновлением прошивки продукта через MPLAB X IDE.

Требования к программному обеспечению

• MPLAB X IDE версия4,15 или более поздней версии
• Microsoft Windows®7 или более поздней версии, Mac OSX®И Linux®Операционные системы
• Программы кодовые файлы, генерируемые MPLAB IDE

Как использовать

1. Установите последнюю версию MPLAB X IDE (www.microchip.com/mplabx)

2. Подключение к целевому устройству

1. Подключите MPLAB PICkit 4 к компьютеру с помощью прилагаемого кабеля Micro-B USB.
2. Подключите кабель связи между отладчиком и целевой платой.
3. Подключите Внешнее питание к целевой плате.

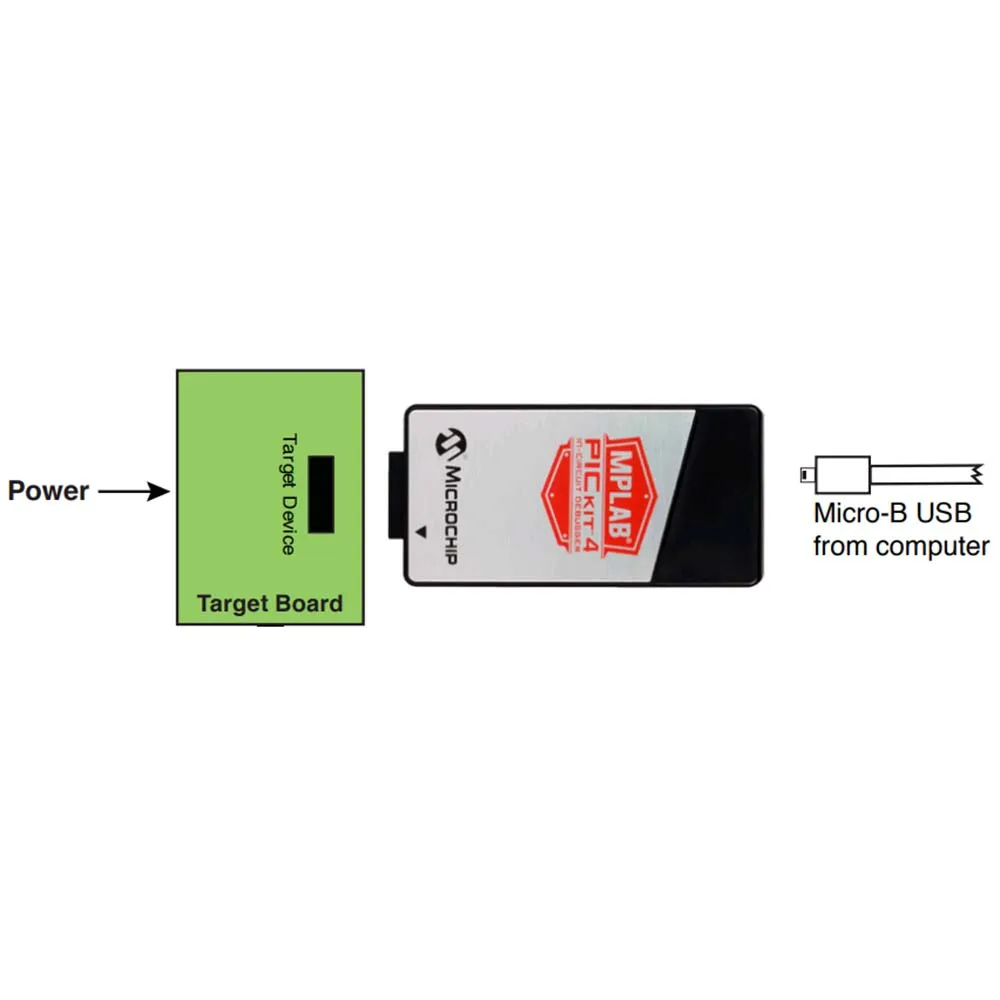

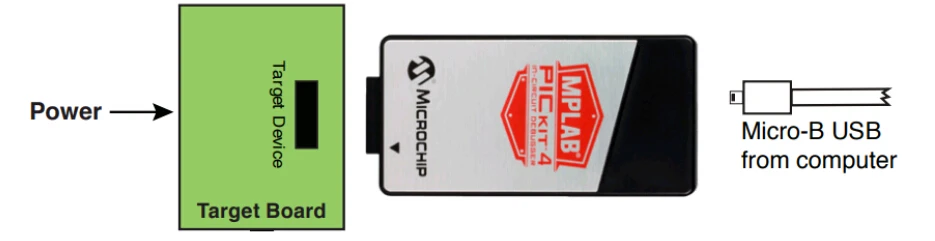

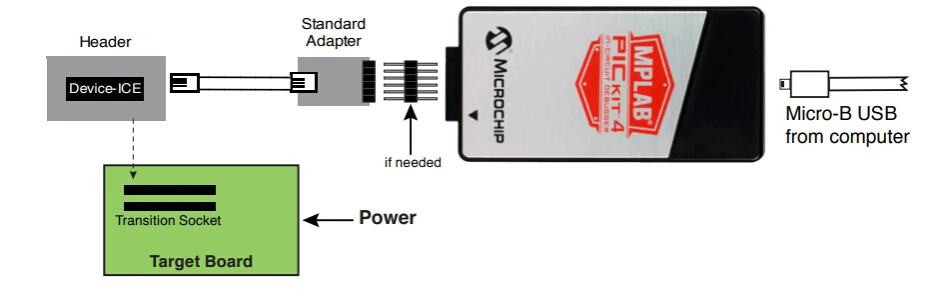

Типичная система отладки-устройство с бортовой схемой отладки

Альтернативная система отладки-устройство ICE

3. Создание, создание и запуск проекта

1. См. Руководство пользователя MPLAB X IDE или онлайн-помощь для инструкций по установке языковых инструментов, созданию или открытии проекта и настройке свойств проекта.
2. Проверьте, что биты конфигурации в коде соответствуют рекомендуемым параметрам ниже.
3. Чтобы выполнить свой код в режиме отладки, выполните отладку. Чтобы выполнить свой код в режиме Non-Delight (release), выполните пробежку. Чтобы удерживать устройство в режиме Reset после программирования, Используйте значок hold in Reset на панели инструментов.

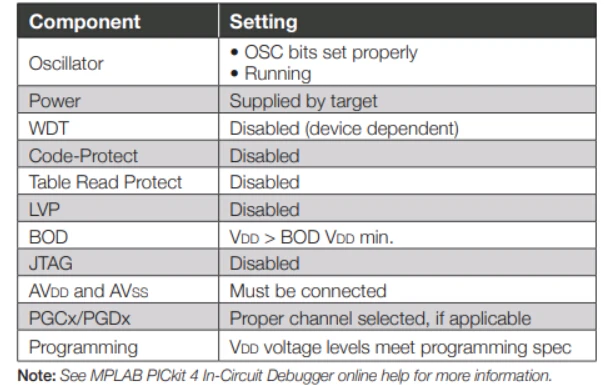

Рекомендуемые настройки

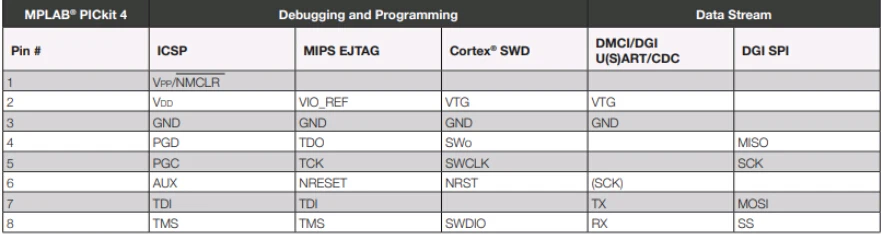

PICkit 4 интерфейса Pinouts

** Конечное устройство должно работать с осциллятором, чтобы отладчик работал в качестве отладчика.
*** Если устройство имеет линии AVdd и AVss, они должны быть подключены для работы отладчика.

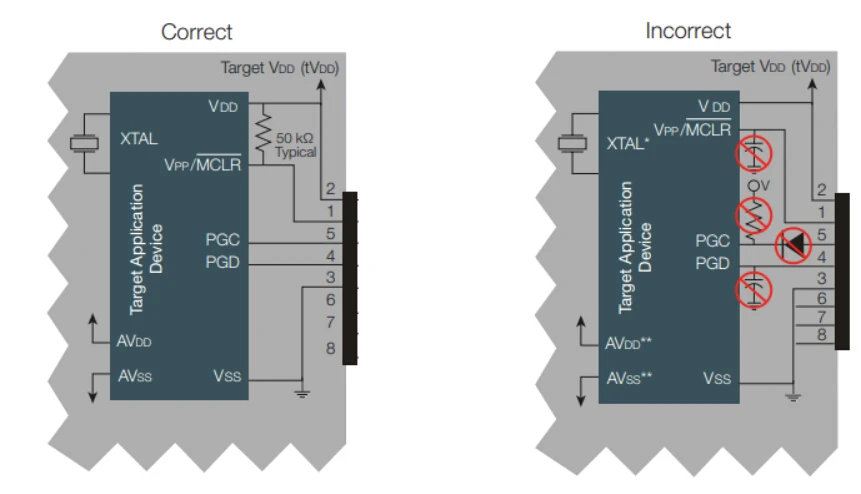

Меры предосторожности при проектировании цепи

• Не используйте PGC/PGD:Они нарушат уровень напряжения, так как эти линии имеют программируемые вытягивающие резисторы в отладчике.
• Не используйте конденсаторы на PGC/PGD:Они предотвращают Быстрые переходы на данных и часовых линиях во время программирования и отладки связи.
• Не используйте конденсаторы на MCLR:Они предотвращают Быстрые переходы VPP. Простой выдвижной резистор, как правило, достаточно.
• Не используйте диоды на PGC/PGD:Они предотвращают двунаправленную связь между отладчиком и целевым устройством.
• Не превышать рекомендованные длины кабеля:Обратитесь к спецификации оборудования MPLAB PICkit 4 online help или руководство пользователя для длины кабеля.

Ресурсы для развития

PICkit 4 resources официальная ссылка:Http://www.microchip.com/developmenttools/productdetails.aspx?partno=pg164140

Посылка

Вес:0,258 кг

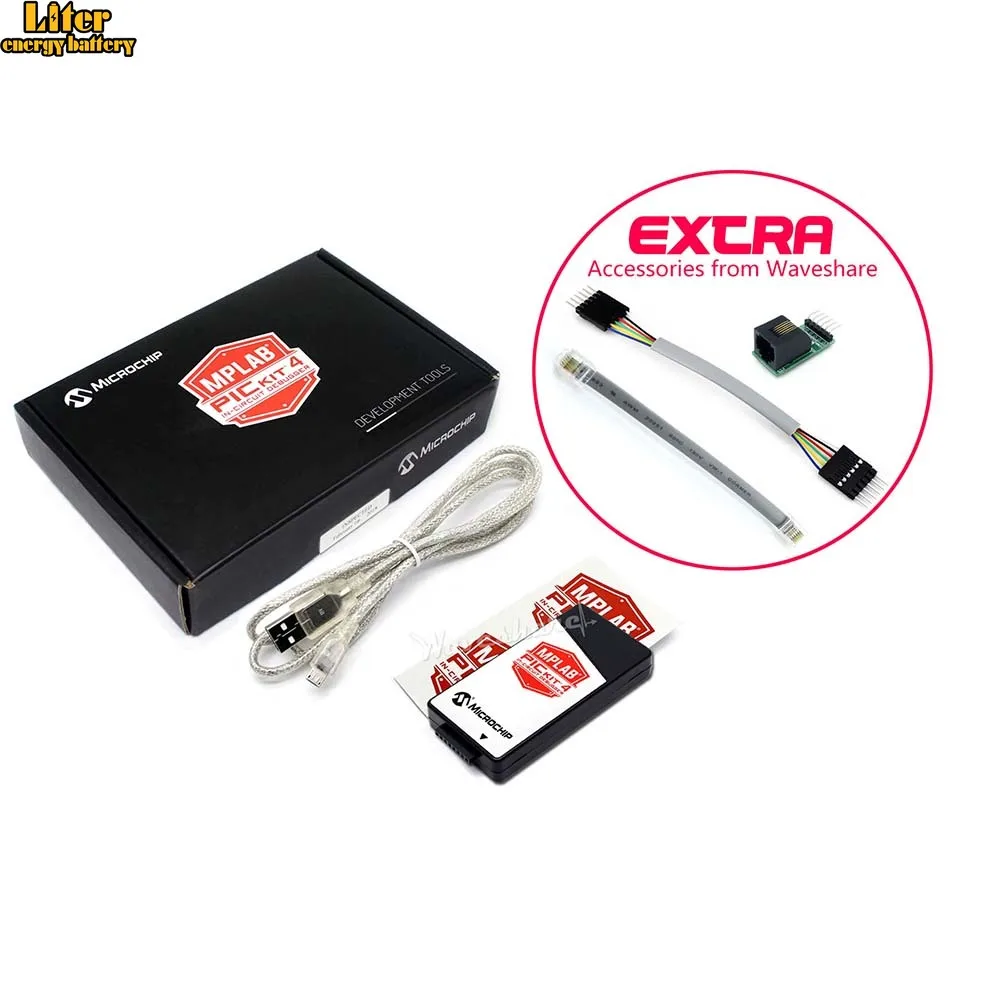

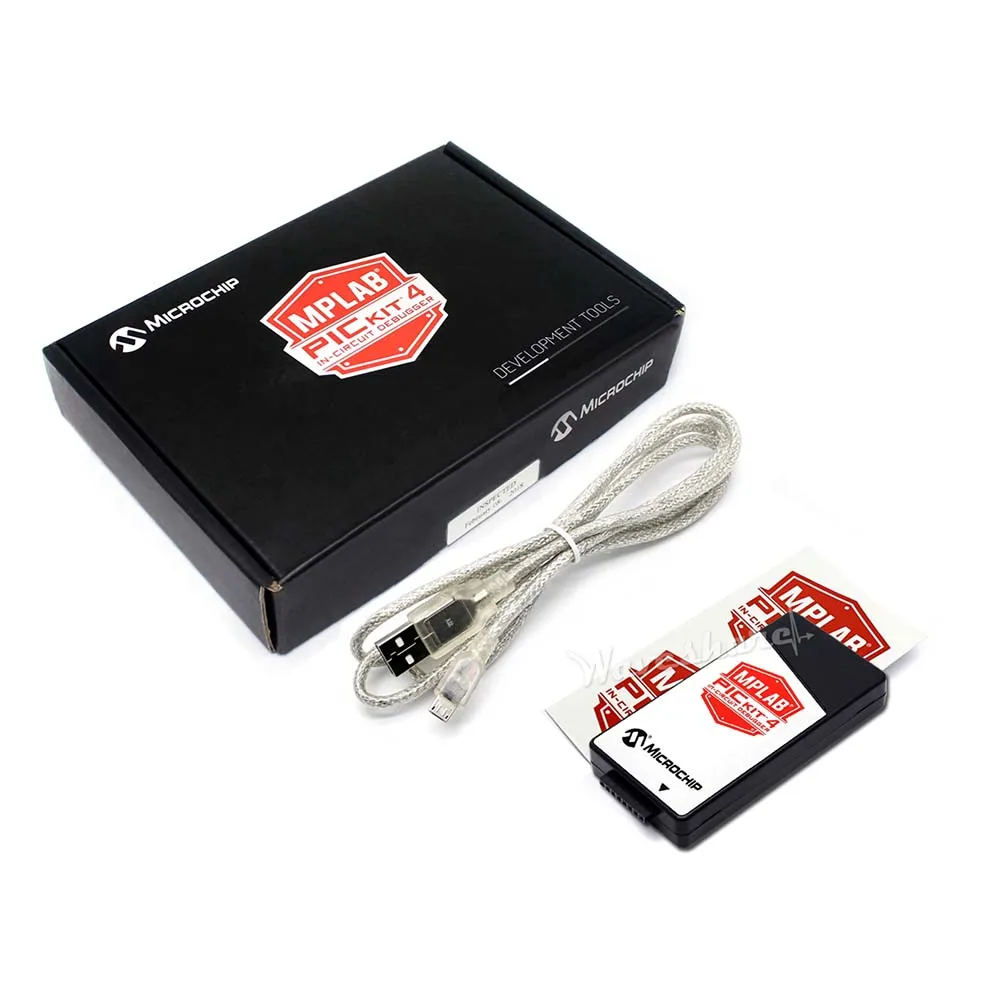

1. PICkit 4 оригинальный комплект (USB кабель в комплекте) x1
2. 6-pin RJ11 кабель x1
3. RJ-11 к адаптеру ICSP x1
4. 6-pin ICSP кабель x1





---

---
