Циклонная плата Altera EP3C16 программируемая EP3C16Q240C8N ALTERA Cyclone III FPGA основная

---



Altera Cyclone Board EP3C16 Developmen Board EP3C16Q240C8N ALTERA Cyclone III FPGA Core Board

FPGA основная плата, имеет чип ALTERA Cyclone III EP3C16Q240C8N на борту

Обзор

CoreEP3C16-это основная плата FPGA, которая оснащена встроенным устройством EP3C16Q240C8N, поддерживает дальнейшее расширение.

• Бортовое последовательное устройство конфигурации EPCS16SI8N
• Интегрированная Базовая схема FPGA, такая как часы
• Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
• Все порты ввода/вывода доступны на контактных заголовках
• Бортовой JTAG отладка/программирование интерфейс
• 2,00 мм шаговый шаг, подходит для подключения к вашей системе приложений

---

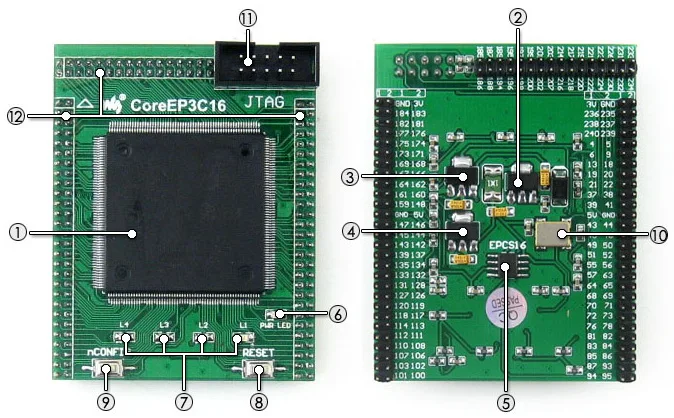

What's On Board

1. EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA с функциями:
   • Рабочая частота:50 МГц
   • Операционной Напряжение:1,15 V-3,465 V
   • Посылка:QFP240
   • Ввода/вывода:136
   • LEs:15408
   • Оперативная память:504kb
   • PLLs: 4
   • Отладки/программирования:Поддержка jtag
2. AMS1117-3.3,3,3 V регулятор напряжения
3. AMS1117-2.5,2,5 V регулятор напряжения
4. AMS1117-1.2,1,2 V регулятор напряжения
5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
6. Мощность индикатор
7. Светодиоды
8. Кнопка сброса
9. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
10. 50 м активный кристаллический осциллятор

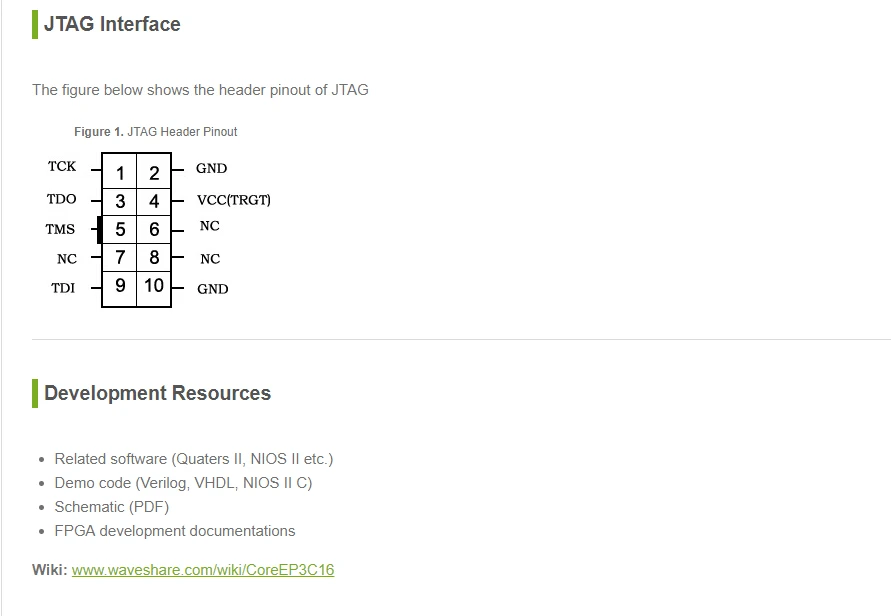

11. JTAG интерфейс:Для отладки/программирования
12. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

---

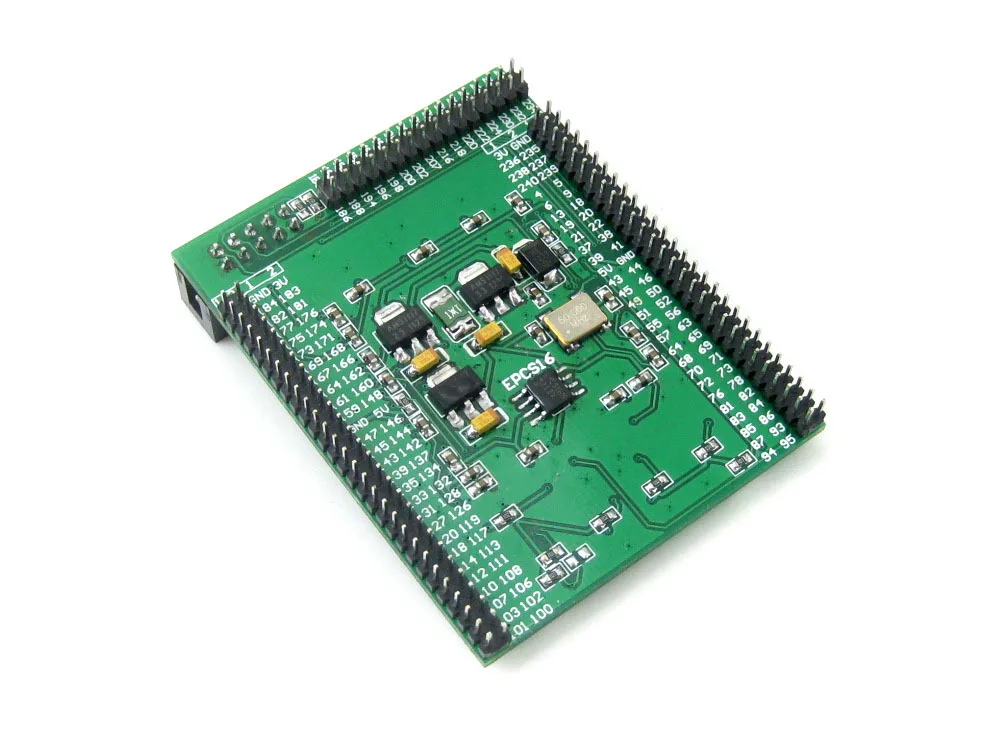

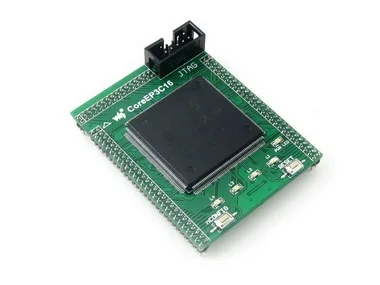

Фото

---

Примечание:

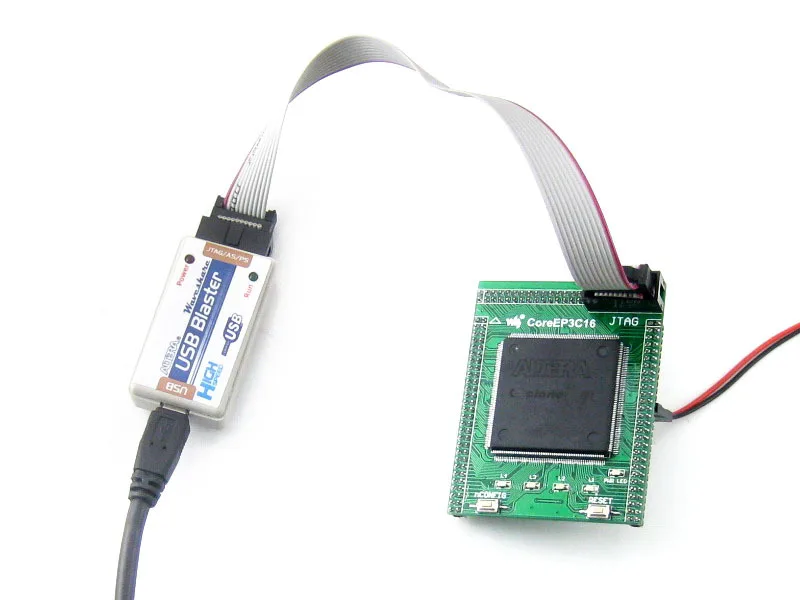

CoreEP3C16 предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

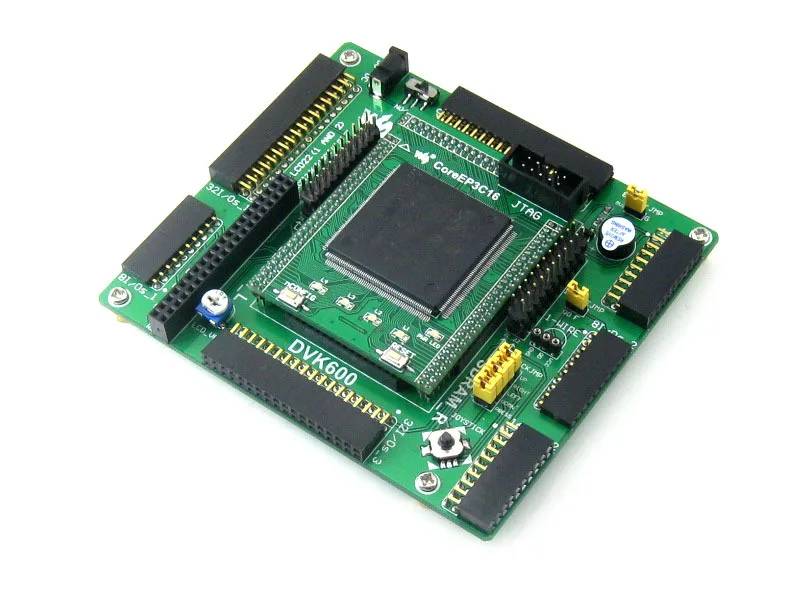

Материнская плата и программист/отладчик на фотографиях не включены в цену.















Посылка содержание Вес: 0,047 кг

Посылка содержит

1. Основная плата CoreEP3C16 x 1





---

---
