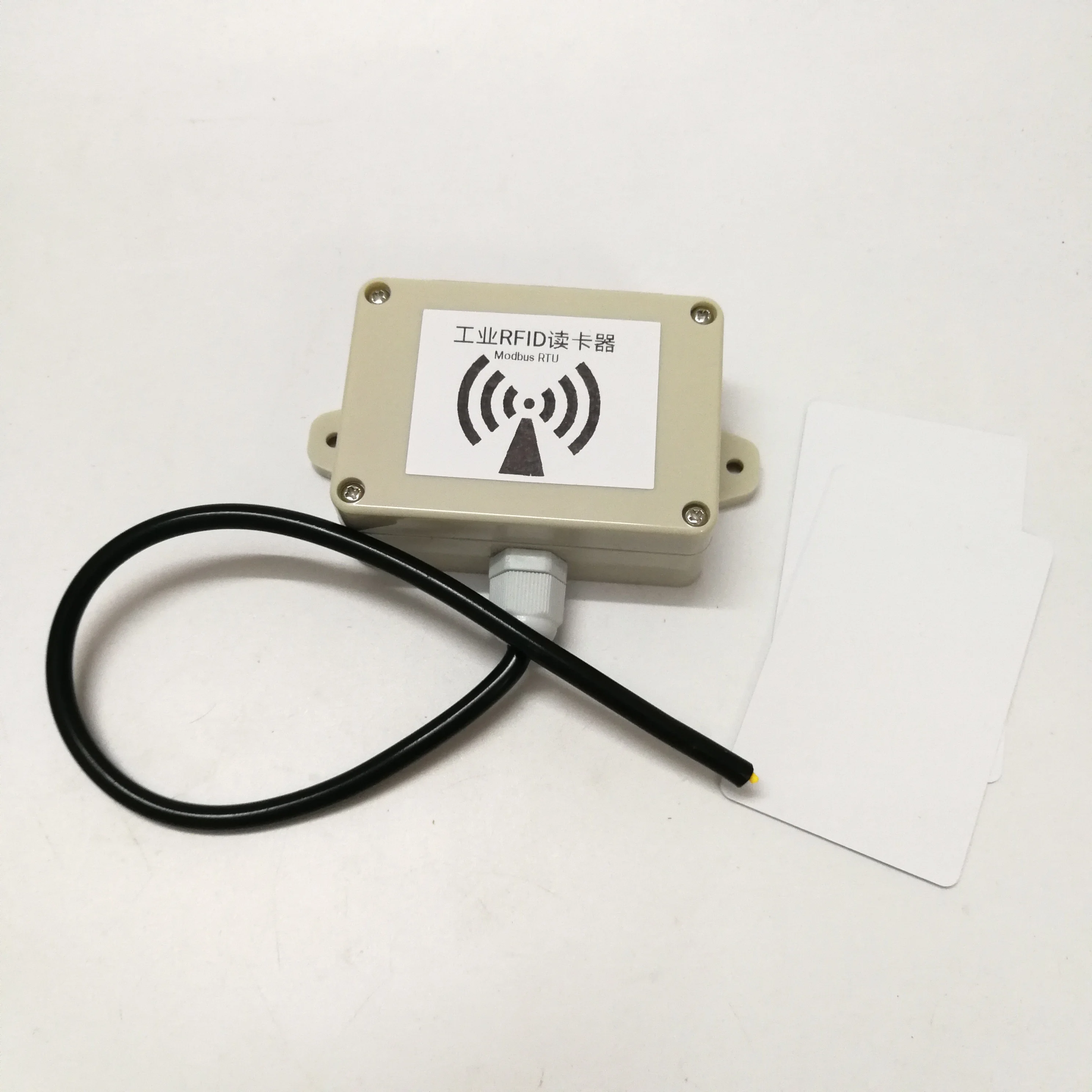

Новинка радиочастотный промышленный считыватель карт ИС беспроводной

---



 IP65Степень защиты для использования на открытом воздухе под солнцем и дождем

  Улучшенная антенна, до 10 см, стабильная щетка   Карта!               Вы можете не только прочитать номер карты, но и       Запись данных по секторам, non-125KHZ низкой частоты       Кард-ридер!                       Доступно 10 читаемых и записываемых секций                   Линия предохранение от шифрования               Заводские параметры по умолчанию:   L Коммуникационный интерфейс: RS485.   L Формат связи: 1 стартовый бит, 8 бит данных, без паритета, 1 стоп-бит.   Скорость передачи данных: 9600 (программное обеспечение изменяется).   L Адрес: 1 (может быть изменен по).   L способ связи: хост мониторинга и устройство используют режим запроса «один к одному» (или «один к одному»).   Протокол передачи данных: MODBUS-RTU   Команда протокола MODBUS, подробное объяснение, пример   Примечание: Если не указано иное, данные во всех следующих командах являются шестнадцатеричными, а рабочий адрес по умолчанию 01.   Адрес регистра таблице:   Адрес регистра таблице:

寄存器地址 (16 бит/word)	读写特性	MODBUS地址	存放内容
	读	00H	扇区读取数据-1 шт.
	读	01H	扇区读取数据2
	读	02H	扇区读取数据3
	读	03H	扇区读取数据4
	读	04H	扇区读取数据5
	读	05H	扇区读取数据6
	读	06H	扇区读取数据7
	读	07H	扇区读取数据8
	读	08H	扇区读取数据9
	读	09H	扇区读取数据10
	读	14H	RFID卡号字节-1 шт.
	读	15 часов	RFID卡号字节2
	读	16H	RFID卡号字节3
	读	17H	RFID卡号字节4
	写	1EH	扇区写取数据-1 шт.
	写	1FH	扇区写取数据2
	写	20 ч	扇区写取数据3
	写	21 ч	扇区写取数据4
	写	22H	扇区写取数据5
	写	23 ч	扇区写取数据6
	写	24 часа в сутки	扇区写取数据7
	写	25 ч	扇区写取数据8
	写	26H	扇区写取数据9
	写	27H	扇区写取数据10
读写控制寄存器	写	28 ч	0为可读写扇区 -1 шт.为不可写扇区
密码修改控制寄存器	写	29H	0为不可更改密码 -1 шт.可更改密码
	写	30H	扇区保护密码
	写	31H	扇区比对密码

 Примечание: по умолчанию пароль 0, а все секторы не зашифрованы. Чтобы зашифровать данные в карточке защиты, сначала Установите регистр управления паролем в 1, измените данные паролей в 30H, а затем модифицируйте данные отрасли каждый раз в 31H. Сектор может быть изменен после ввода пароля настройки, в противном случае данные по секторам не могут быть изменены.

  Примечание: Не подключайте напряжение источника питания к другим клеммам, за исключением источника питания, в противном случае модуль будет гореть.   Прочитайте код данных:   Считывания карт номер детали:   Отправка: 01 03 00 14 00 04 04 0D   Задняя часть: 01 03 08 00 00 00 00 00 00 00 00 95 95 D7   Прочитайте данные по секторам карт 1:   Отправка: 01 03 00 00 00 01 84 0A   Задняя часть: 01 03 02 00 00 B8 44   Данные записи: (обратите внимание, что эта функция должна установить регистр управления считыванием/записью на 1)   Отправка: 01 03 00 1E 00 FF 65 8C (напишите 00 FF сектор 1)   Задняя часть: 01 03 02 00 FF F8 04 обратно к данным       Установите номер станции (код функции: 16H)   Например, начальный номер станции-01, а номер станции-02.   Хост отправляет: 01 16 00 00 00 02 C9 C8 (00 02 указывает на заданный номер станции)   Slave return: 02 16 00 00 00 FF 08 7A (указав, что установка завершена, номер станции начинает действовать немедленно)       Например, начальный номер станции-01, а номер станции-03.   Отправка хоста: 01 16 00 00 00 03 08 08 (00 03 указывает номер заданной станции)   Slave return: 03 16 00 00 00 FF 09 AB (указав, что установка завершена, номер станции немедленно начинает действовать)       Например, начальный номер станции-03, а номер станции-04.   Отправка хоста: 03 16 00 00 00 04 48 28 (00 04 указывает на заданный номер станции)   Slave return: 04 16 00 00 00 FF 08 1C (указав, что установка завершена, номер станции начинает действовать немедленно)   Инструкции по монтажу: Красный: 24 В + синий: GND зеленый: RXD (485A) Желтый: TXD (485B)   Настройки программного обеспечения для чтения и записи     Номер карты

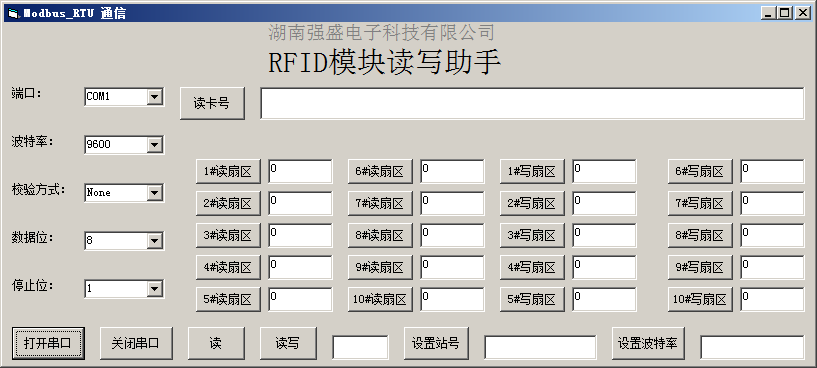

           Откройте Серийный порт и нажмите на номер карты, чтобы отобразить номер карты.

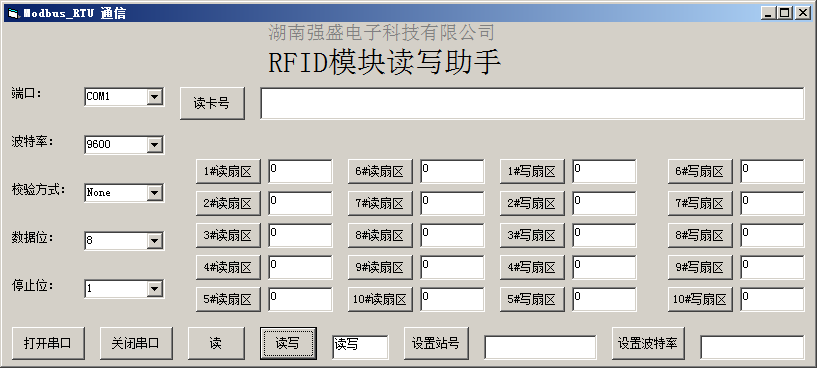

      Напишите секторный данных

     1: Установите модуль в режим чтения и записи (должен быть в режиме записи для записи данных)

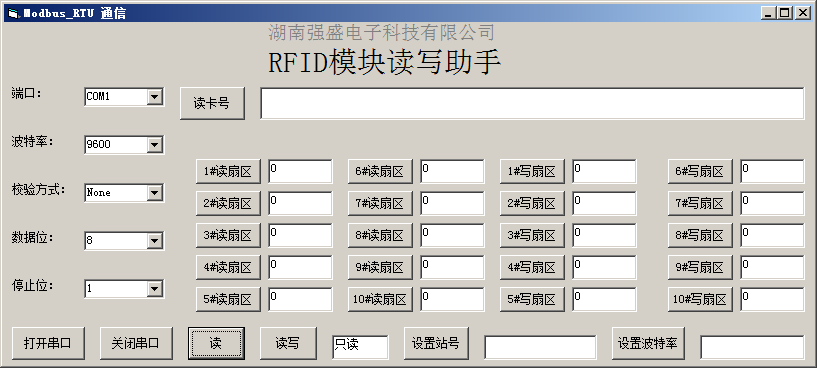

  2: например, если вы напишете 1 # sector data, вам нужно только ввести соответствующие данные и нажать кнопку 1 # write sector для записи данных (данные записываются в десятичном формате).               Прочитайте секторный данных



1: установите модуль в режим только для чтения (должен быть режим только для чтения, чтобы не писать данные регистра modbus)

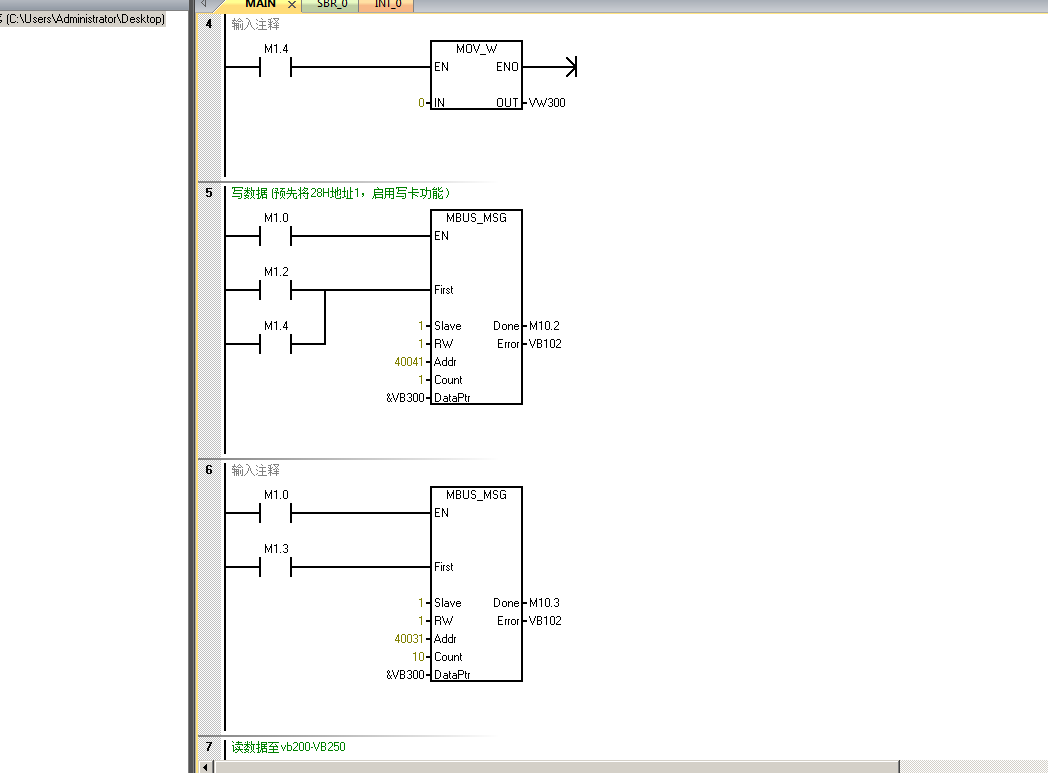

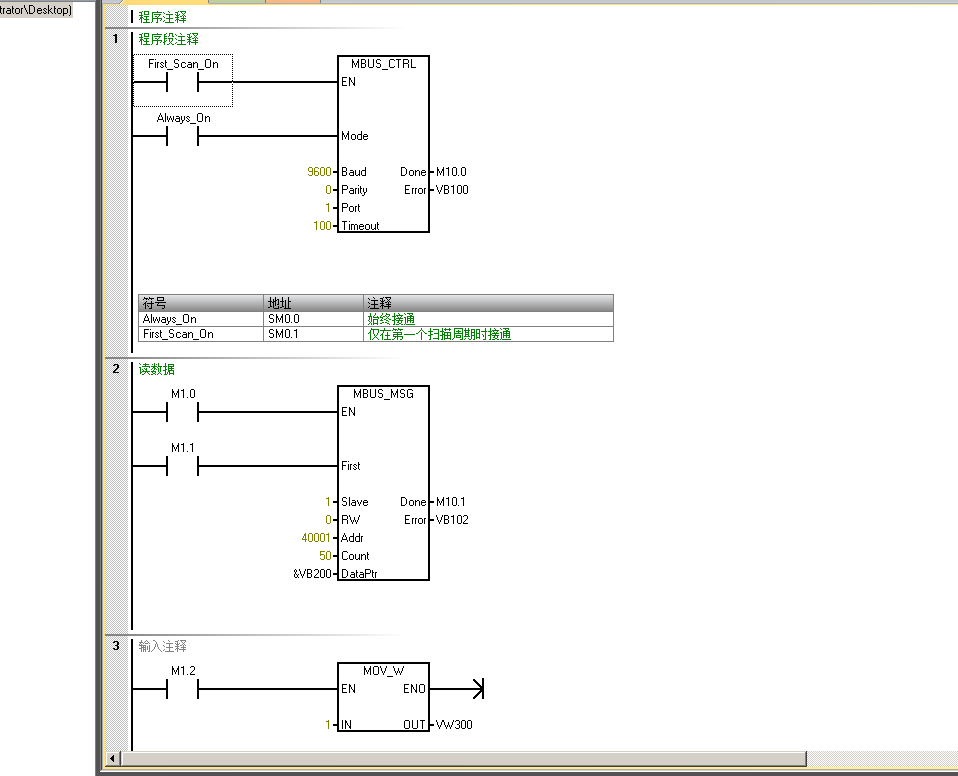

  2: например, если вы читаете 1 # sector data, вы можете прочитать данные на карте, нажав на кнопку 1 # read sector (данные в десятичном формате)       Программа ПЛК   Siemens программы

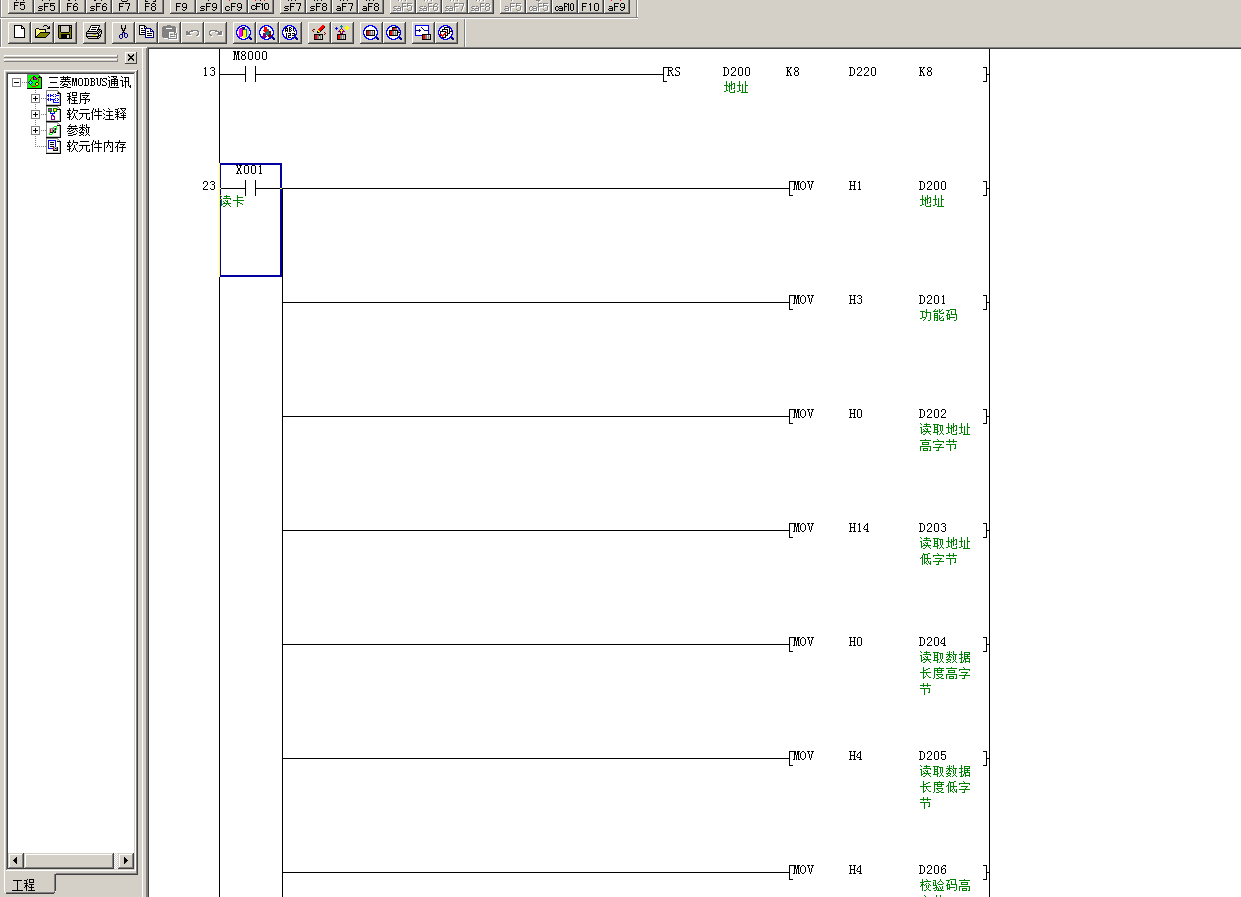

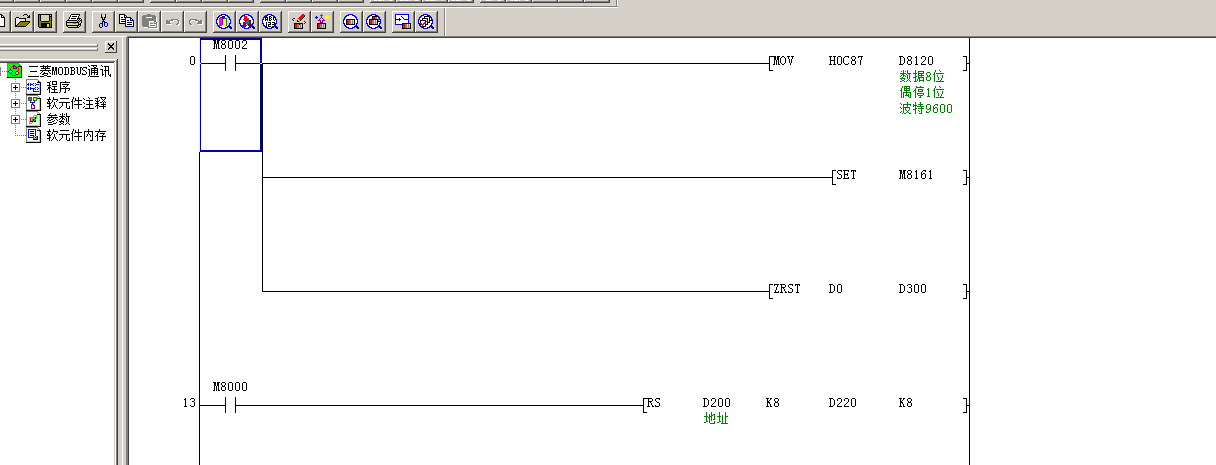

Mitsubishi программы

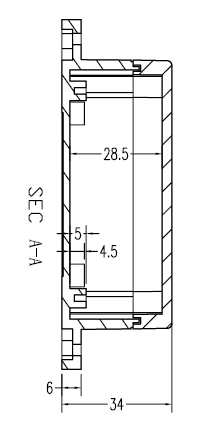

1 Технические параметры   ◆ Рабочая частота: 13,56 МГц   ◆ РЧ чип и MCU: MFRC500   Соглашение поддержки: ISO14443A   ◆ Расстояние чтения и письма: 5 ~ 10 см, обычный стандартный размер карты может достигать 8 см или около того   ◆ Зуммер и индикация: 1 управляемый зуммер и 2 цвета управляемый светодиодный   ◆ Интерфейс: Modbus-rtu, непосредственно подключен к PLC   ◆ Мощность: 9-24VDC   ◆ Потребляемая мощность: 1 Вт или около того   ◆ Рабочая температура: -20 ~ + 70 °C   ◆ Температура хранения: -40 ~ + 125 °C   ◆ Размер: 128*86*27 (мм)   ◆ Вес: около 150 г   ◆ Удаленное обновление: поддержка функции онлайн-обновления для облегчения работы программы   Тип карты поддержки: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire       Установка Размер

---

---
