Описание

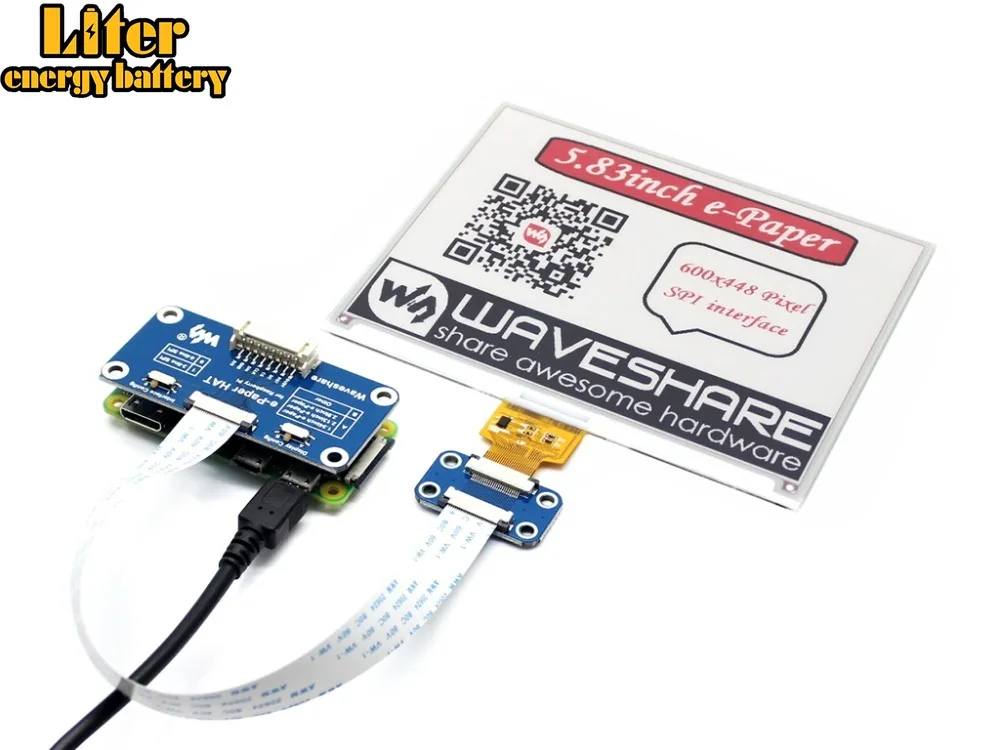

600x448, 5,83 дюймов E-Ink дисплей шляпа для Raspberry Pi, красный/черный/белый три цвета, SPI интерфейс

Обзор

Это E-Ink display HAT для Raspberry Pi, 5,83 дюйма, разрешение 600x448, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает красный, черный, и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

• Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
• Ультра низкое энергопотребление, в основном мощность требуется только для освежения
• Совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +
• Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д.
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

• Рабочее напряжение: 3,3 В ~ 5 В
• Интерфейс: SPI
• Размер контура: 125,40 мм × 99,50 мм
• Размер дисплея: 118,80 мм × 88,26 мм
• Точка шаг: 0,198 × 0,197
• Разрешение: 600 × 448
• Цвет дисплея: красный, черный, белый
• Серый уровень: 2
• Время полного обновления: 14 s
• Мощность обновления: 26,4 МВт (typ.)
• Мощность в режиме ожидания: <0,017 МВт
• Угол обзора:> 170 °

Интерфейс

Символ	Описание
VCC	3,3 В ~ 5 В
GND	Наземный
DIN	SPI MOSI pin
CLK	SPI SCK pin
CS	Выбор чипа SPI, низкая активность
Постоянный ток	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий уровень активности
Занят	Выход состояния работы, низкий уровень активности

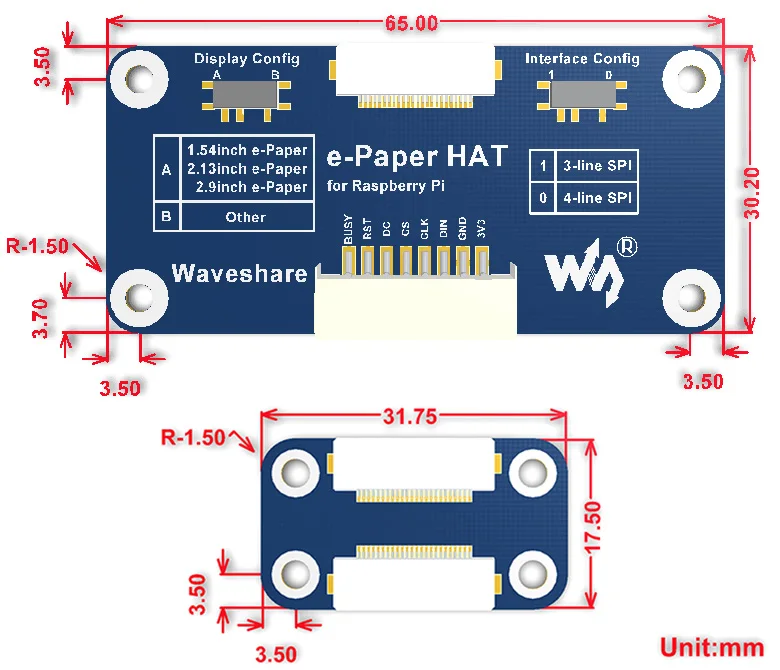

Размеры

Ресурсы для развития

Вики:Www.wav WAV (B) _

Содержимое упаковки

Вес:0,05 кг

1. 5,83 дюймовая электронная бумага (B) x1
2. Шляпа водителя электронной бумаги x1
3. Набор винтов RPi (2 шт.) x1
4. PH2.0 20 см 8 pin x1





---

---
