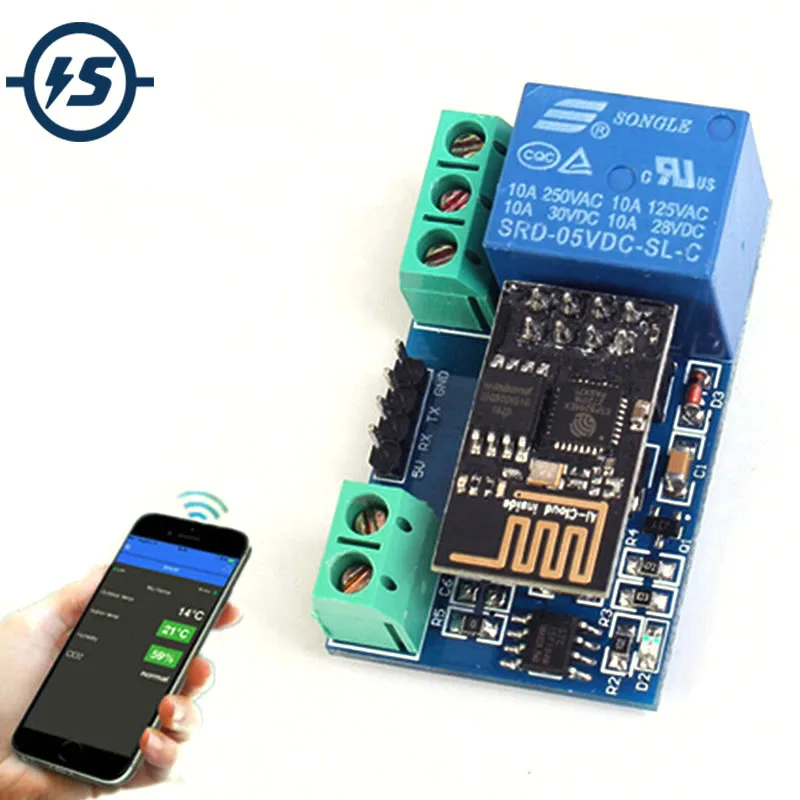

Релейный модуль с дистанционным управлением ESP8266 5 В Wi Fi управление через
e_goto Processors Store
Информация о магазине
Стаж работы магазина e_goto Processors Store можно посмотреть на странице заказа товара.
*Внимание! Точную цену на данный товар Вы можете узнать непосредственно у продавца! На 18.04.2026 стоимость указанная на данной странице уже могла измениться! * Узнать цену *
1.Резюме

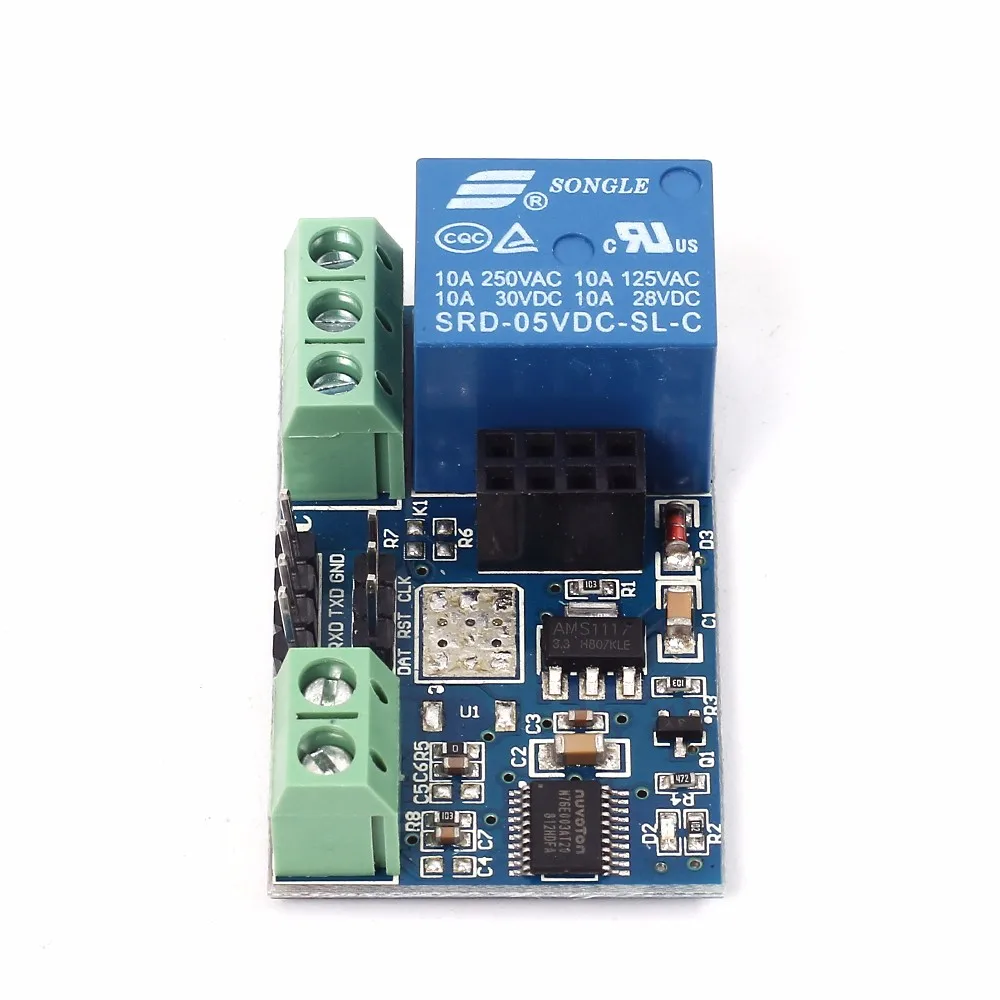

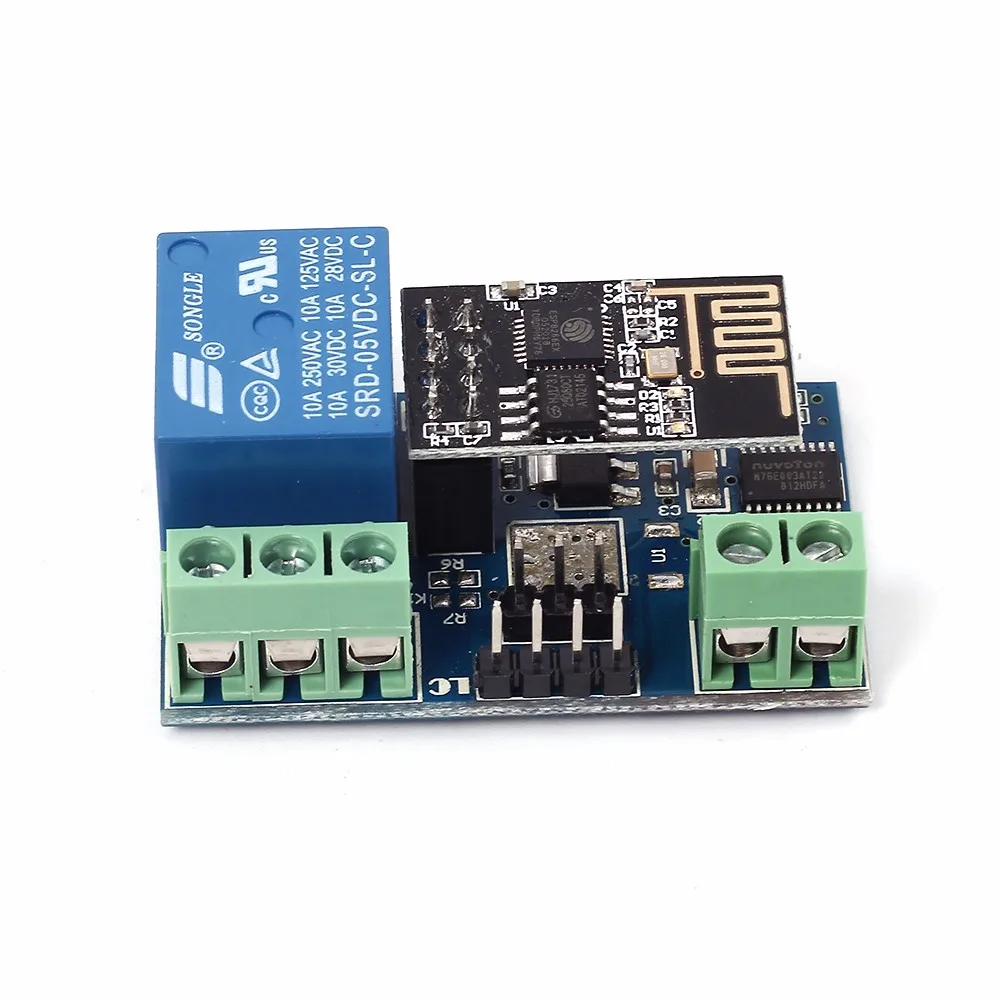

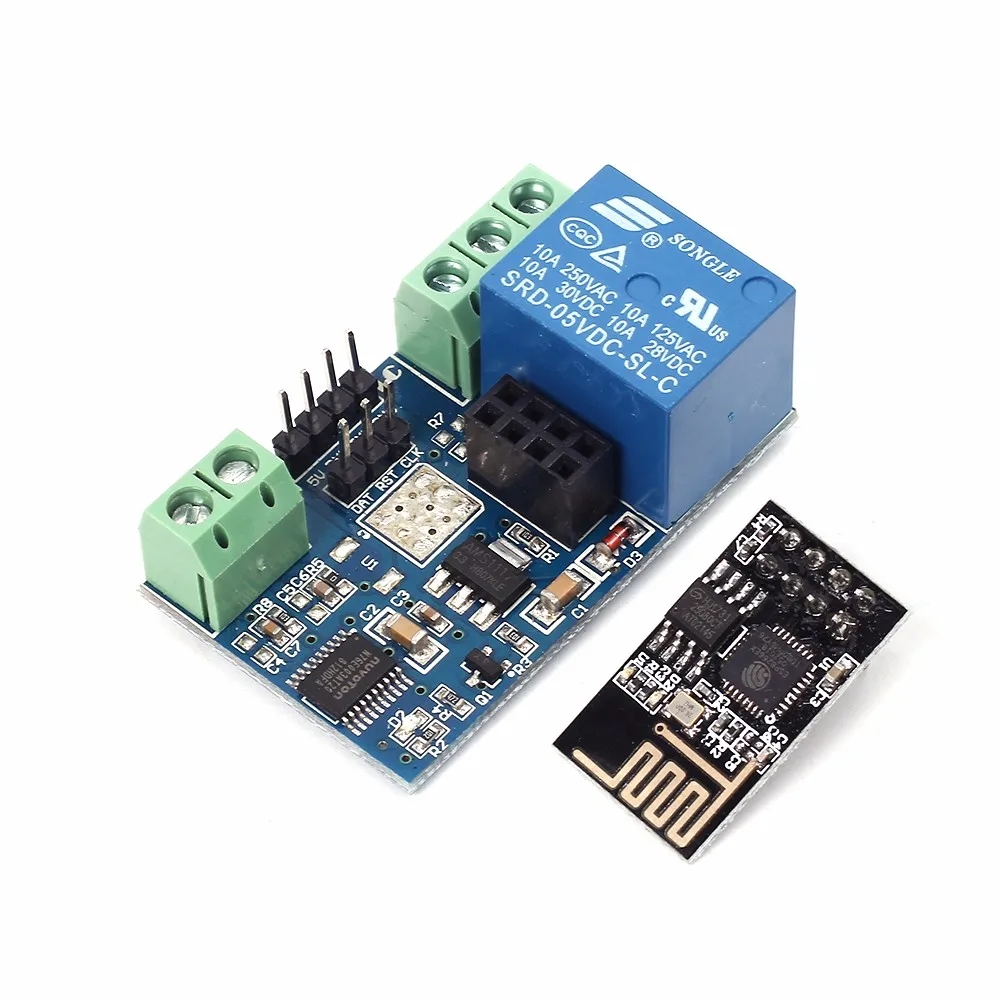

LC 5V WiFi релейный модуль перенес ESP8266 WiFi модуль и микроконтроллер. Он отправит инструкции последовательного порта в приложение сотового телефона и внедрит в локальной сети (LAN) для беспроводного управления реле.
2. Функции и характеристики
1. Бортовой ESP8266 wifi модуль, в режиме AP, он может быть подключен 5 клиентами одновременно; 2. Модуль реле Wi-Fi имеет два режима работы: (1) Мобильные телефоны имеют Wi-Fi модуль непосредственно; (2) мобильный телефон и wifi модуль переносят на тот же роутер; 3. Расстояние передачи:
(1) в открытой среде максимальное расстояние передачи составляет 400 м, когда мобильный телефон переносит модуль Wi-Fi напрямую;
4. Бортовое реле постоянного тока 5 В, 10 А/250 В переменного тока 10 а/30 в, поглощает 100000 раз непрерывно;
3. Введено оборудование и инструкции
Инструкции по уходу за изделием 1. Встроенный модуль Wi-Fi ESP8266 имеет три режима работы: STA (клиент), AP (горячий), STA + AP (горячий + клиент), В соответствии с режимом работы wifi релейного модуля, чтобы выбрать соответствующий режим ESP8266 wifi модуля. 2. Модуль нуждается в конфигурации с помощью последовательного программного обеспечения отладки и USB в TTL модуль отправляет последовательную команду, TX ,RX ,GND pin USB в TTL модуль подключения к RX ,TX ,GND pin ESP8266 релейный модуль, И IN +,IN- connect to DC5V power.
3. Скорость передачи по умолчанию wifi модуля может быть 115200 или 9600, вы можете отправить по команде изменить его, например: AT + ciobad = 115200. Я рекомендую использовать 115200 в общих условиях, но вы должны изменить его на 9600, когда вы используете управление сотовым телефоном реле (потому что скорость передачи данных на плате MCU STC15F104W составляет 9600).
4. Напоминаем:
1. Модуль реле Wi-Fi необходимо перенастроить при перезапуске 2. ESP8266 wifi модуль имеет механизм таймаута, когда сотовый телефон не отправил команды на ESP8266 wifi модуль в течение определенного периода времени (по умолчанию 180s) , модуль Wi-Fi ESP8266 выключает ваш мобильный телефон, вы можете отправить AT + CIPSTO = < time> на ПК для изменения этого времени (диапазон времени 0-7200), например: AT + CIPSTO = 3600. 3. Если он не вернет ок и просто вернет то, что вы отправили команды, когда вы используете «USR-TCP232-Test-V1.3», настройте модуль Wi-Fi, вы можете нажать ENTER, прежде чем отправлять команды 4. Если вы не отвечаете при использовании «USR-TCP232-Test-V1.3», настройте модуль Wi-Fi, возможно, скорость передачи данных неверна, вы можете попробовать 115200 или 9600. Но когда вы используете мобильный телефон, Управляйте реле, вы должны убедиться, что скорость передачи wifi модуля составляет 9600 (отправить по + ciobad = 9600 может изменить его), потому что скорость передачи данных бортового MCU(STC15F104W) составляет 9600 5. Если вы хотите использовать компьютер для прямого управления реле (скорость передачи данных составляет 9600), вы можете отключить модуль ESP8266 wifi и TX ,RX ,GND pin USB к TTL модулю подключения к TX ,RX ,GND pin wifi релейного модуля, IN + и IN- connect к DC5V мощности. Отправить последовательную команду (A00101A2 открытое реле; A00100A1 замкнутое реле, командный формат должен быть шестигранным) с последовательной отладкой программного обеспечения на ПК для управления реле. 6. Если реле не может открыть или закрыть, возможно, вам нужно удалить R4 и использовать USB для TTL модуля VCC pin для подключения к релейному модулю 5 в pin.
5. Установка шаги
Для режима работы 1 (сотовые телефоны ПродолжитьWi-FiМодульНепосредственно), откройте«USR-TCP232-Test-V1.3»Последовательная отладка программного обеспечения на ПК, отправить плавные команды шаг за шагом: 1, AT + CWMODE = 2, выберите режим AP; 2, AT + RST, сброс; 3, AT + CIPMUX = 1, откройте Несколько соединений; 4, AT + cipсервер = 1,8080, настройте TCP сервер, установите номер порта; 5, AT + CIFSR, просмотр ip-адреса в режиме AP, например: APIP, «192.168.4.1»; 6, AT + ciobad = 9600, установите скорость передачи данных до 9600. 7, подключите к AP (точка доступа) ESP8266 wifi модуль на Android сотовый телефон 8, установите приложение EasyTCP_20 на мобильный телефон Android и откройте его, нажмите «подключиться» и введите ip-адрес и порт 9, нажмите Функциональные блоки и введите имя и содержание серийной команды (A00101A2 открытое реле, A00100A1 замкнутое реле, командный формат должен быть шестигранным) 10, наконец, вы можете отправить последовательную команду для управления реле, щелкнув Функциональные блоки.
Для режима работы 2 (мобильный телефон и wifi модульCУдарная установкаYНа одном и том же маршрутизатор), Открыть«USR-TCP232-Test-V1.3»Последовательная отладка программного обеспечения на ПК, отправить плавные команды шаг за шагом: 1, AT + CWMODE = 1, выберите режим STA; 2, AT + RST, сброс; 3, AT + CWJAP =<ssid>, <пароль>, пусть WiFi модуль подключается к маршрутизатору, например: AT + CWJAP = «LCTECH», «12345678»; 4, AT + CIPMUX = 1, откройте Несколько соединений; 5, AT + cipсервер = 1,8080, настройте TCP сервер, установите номер порта; 6, AT + CIFSR, просматривайте ip-адрес в режиме STA, например: STAIP, “192.168.1.103”; 7,AT + ciobad = 9600, установите скорость передачи данных до 9600. 8. С помощью мобильного телефона Подключите к маршрутизатору 9, установите приложение EasyTCP_20 на мобильный телефон Android и откройте его, нажмите «подключиться» и введите ip-адрес и порт 10, нажмите Функциональные блоки и введите имя и содержание серийной команды (A00101A2 открытое реле, A00100A1 закрытое реле, командный формат должен быть шестигранным) 11, наконец, вы можете отправить последовательную команду для управления реле, щелкнув Функциональные блоки. Для получения более подробной информации об установке, пожалуйста, свяжитесь с нашим послепродажным продавцом, если вам нужно, спасибо!
Часто задаваемые вопросы:

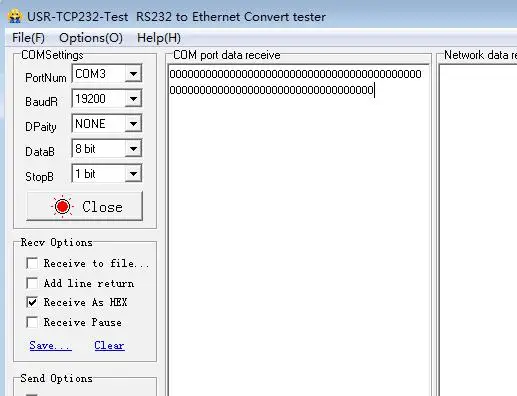

1. Почему модуль всегда отправляет данные, а серийное программное обеспечение USR-TCP232-Test всегда получает и показывает 0 как на рис. 1?

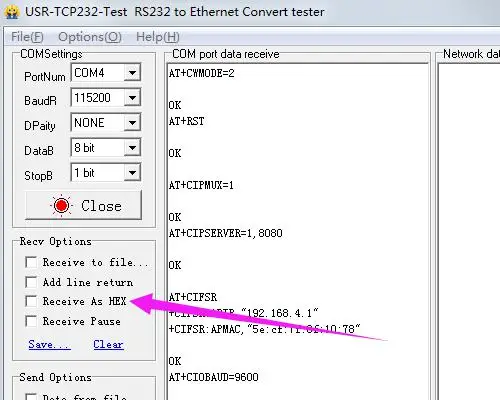

Интересоваться следующими вопросами: 1>. Модуль всегда будет отправлять данные, что является нормальным. 2>. Не проверяйте «получить как гекса» под «recv Options» как рис. 2.
2. Почему команда AT была отправлена безуспешно? 1>. Если он не вернет ок и просто вернет то, что вы отправили команды, когда вы используете «USR-TCP232-Test-V1.3» настроить модуль Wi-Fi, вы можете нажать ENTER, прежде чем отправлять команды 2>. Скорость передачи данных модуля отличается от скорости передачи данных по. Поэтому сначала измените скорость передачи данных по, чтобы она соответствовала скорости передачи данных модуля. Как правило, 9600 или 115200
