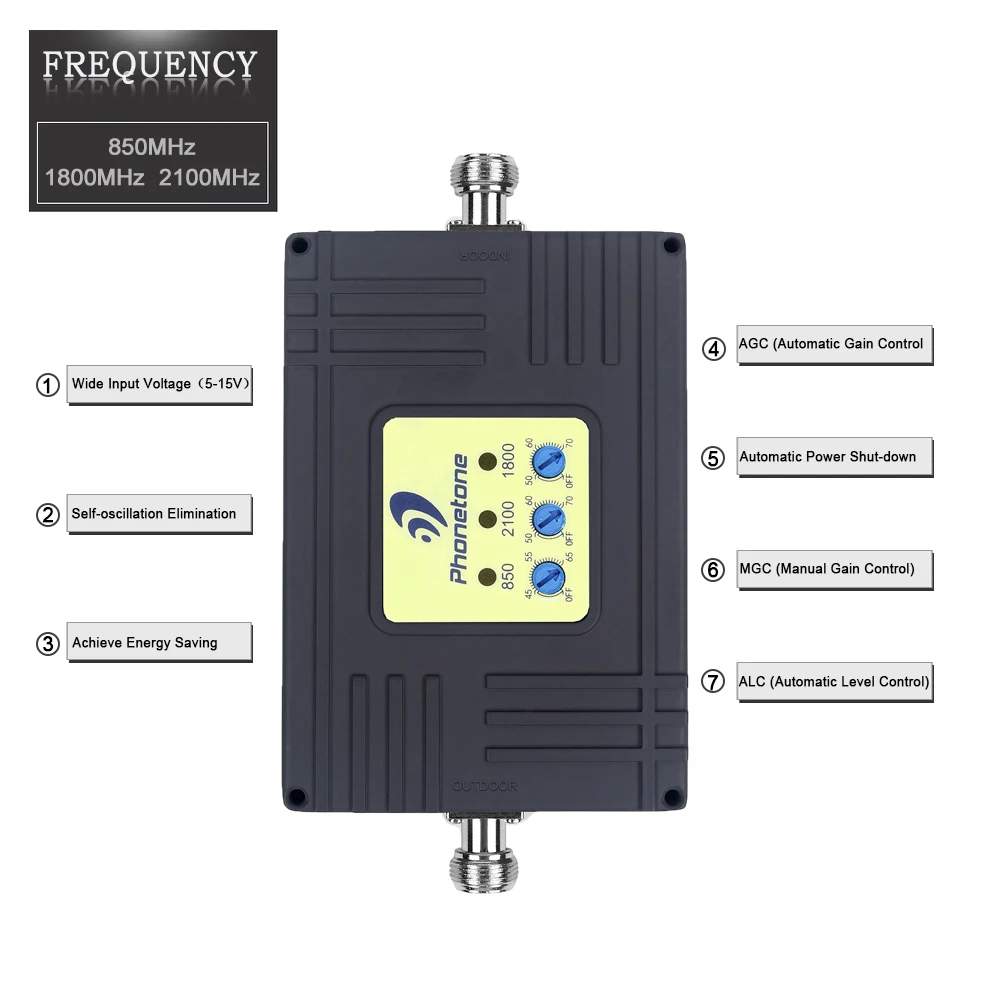

Усилитель мобильного сигнала 850/1800/2100 МГц 4G LTE 2G 3G GSM репитер трехдиапазонный

Электрическая спецификация

Соединительная муфта

Нисходящее звено

Частотный диапазон

Сотовая связь(BИ 5)

824 ~ 849МГц

869 ~ 894МГц

DCS (полоса 3)

1710 ~ 1785МГц

1805 ~ 1880МГц

WCDMA (полоса 1)

1920 ~ 1980 МГц

2110 ~ 2170 МГц

Макс. Коэффициент усиления

Сотовая связь(BИ 5)

≤ 60ДБ

≤ 65ДБ

DCS (полоса 3)

≤ 70ДБ

≤ 70ДБ

WCDMA (полоса 1)

Макс. выходная мощность

≤ 20ДБм

≤ 20ДБм

Усиление плоскости

≤ 10ДБ (P-P)@ Band 1,5 ; ≤ 15ДБ (P-P)@ Band 3

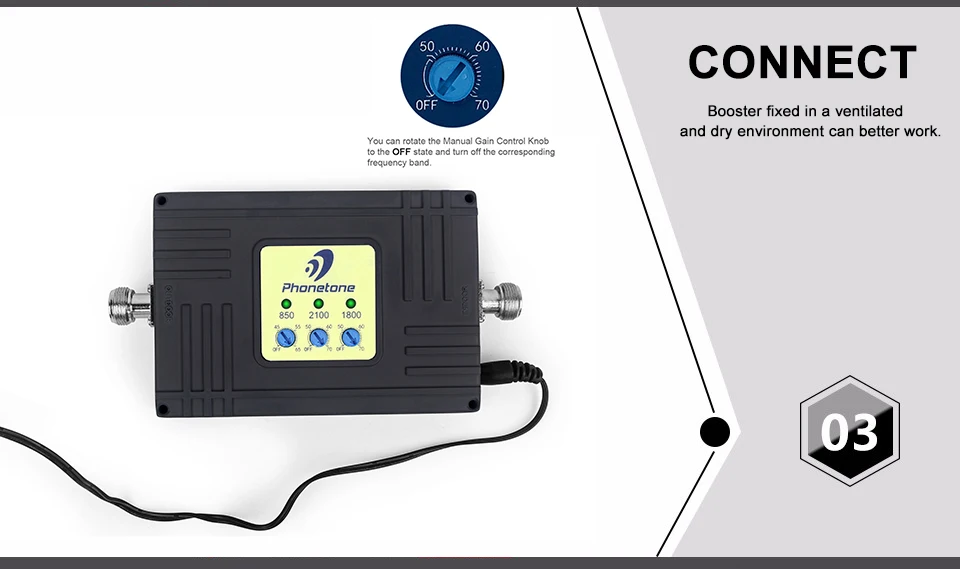

MGC (шаг затухания)

≧ 20Шаг дБ/1 дБ

Автоматическое управление уровнем

≧ 20ДБ

AУтоматическое отключение

WКурицаСамо-oscillatИон происходит или значение затухания достигает 20 дБ, источник питания выключен.

Порочный выброс

9 кГц ~ 1 ГГц

≦-36dBm @ 3 кГц

1 ГГц ~ 12,75 ГГц

≦-30dBm @ 3 кГц

Шумовая фигура

≦ 8ДБ

VSWR

≦ 1,8

Групповая задержка

≦1,5 мкс

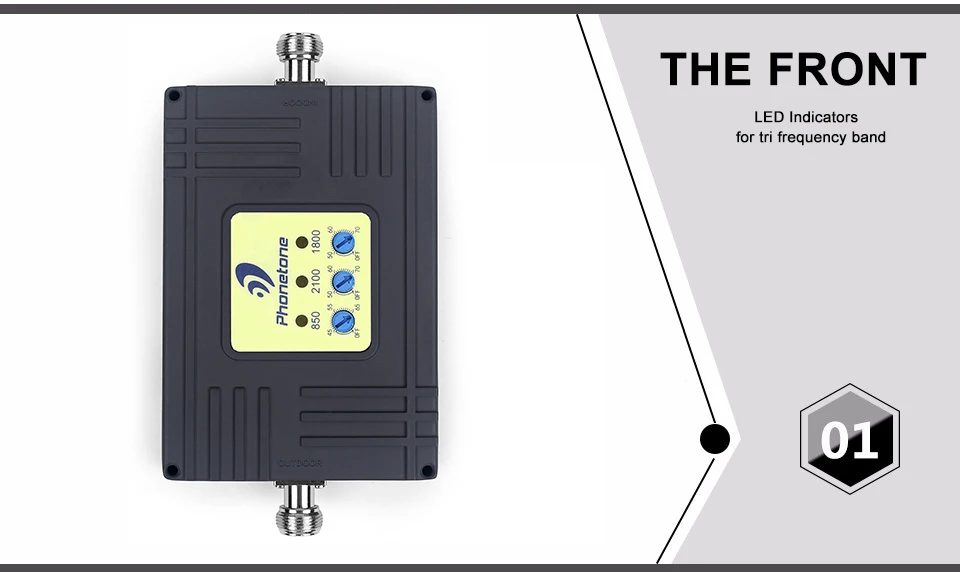

Светодиодный индикатор

Стандартный

СветодиодныйИндикатор

НепрерывныйЗЕЛЕНЫЙ @ нормальный;

TWinklyЗеленых @ входных сигналов может быть недостаточно.

НепрерывныйЖелтый @ более сильные входные сигналы, AGC работает;

TWinklyЖелтый @Само-oscillatИон случается, AGC работает, tЗначение ослабления более чем12ДБ.

НепрерывныйКрасный @ блок питания выключен.

Механические характеристики

Стандартный

Порт ввода/вывода

N-Female

Сопротивление

50 Ом

Рабочая температура

-25 °C ~ + 55 °C

Условия окружающей среды

IP40

Размеры

1.70Мм *90Мм *23Мм

Вес

0,56Кг

Питание

Вход переменного тока100 ~ 240VВ переменного тока, 50/60 Гц, выход DC 5V 2A

Потребляемая мощность

3,6 W
