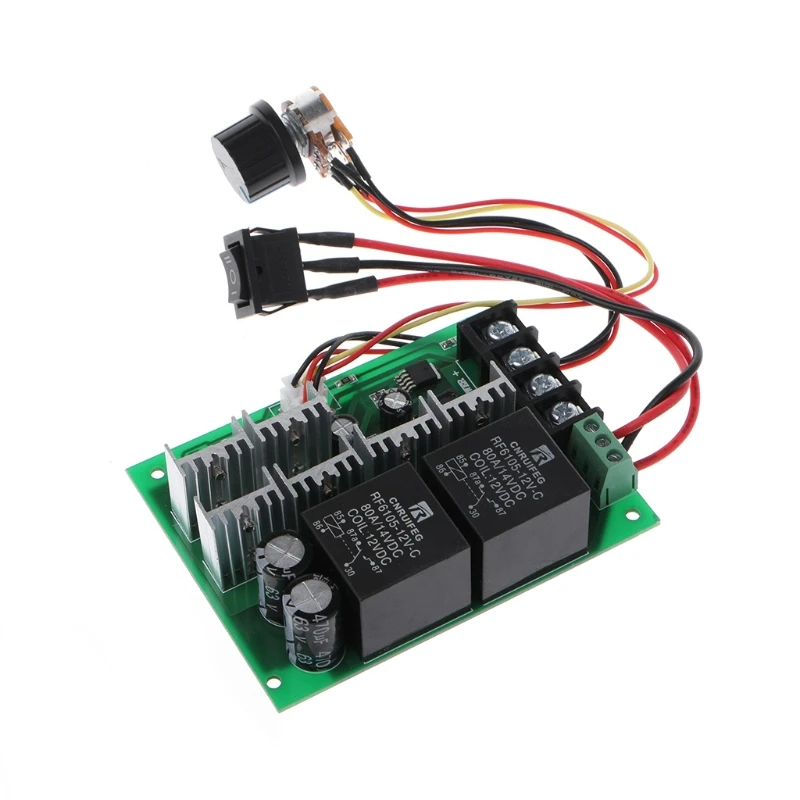

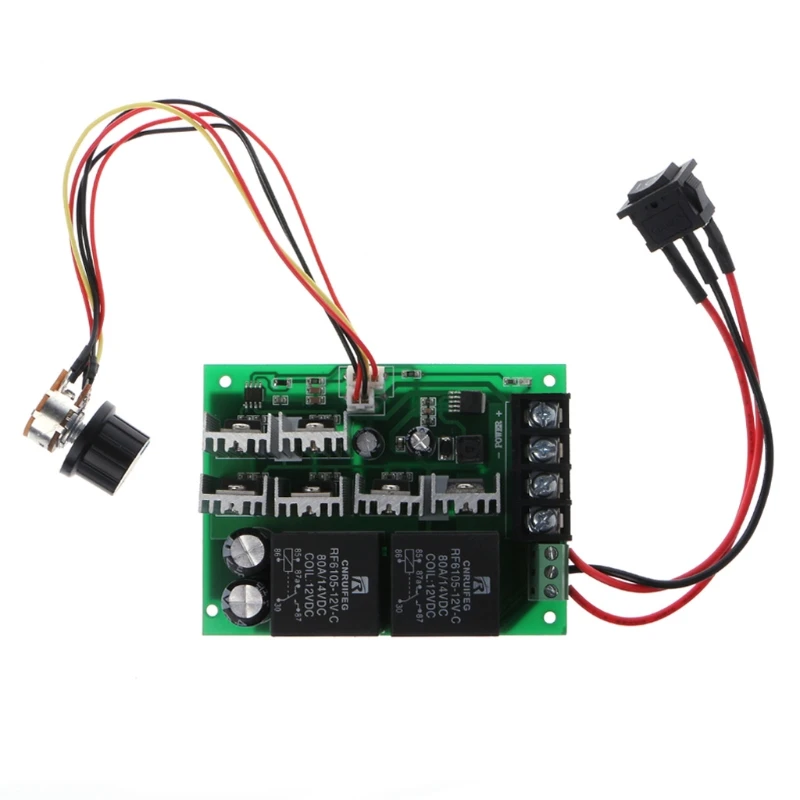

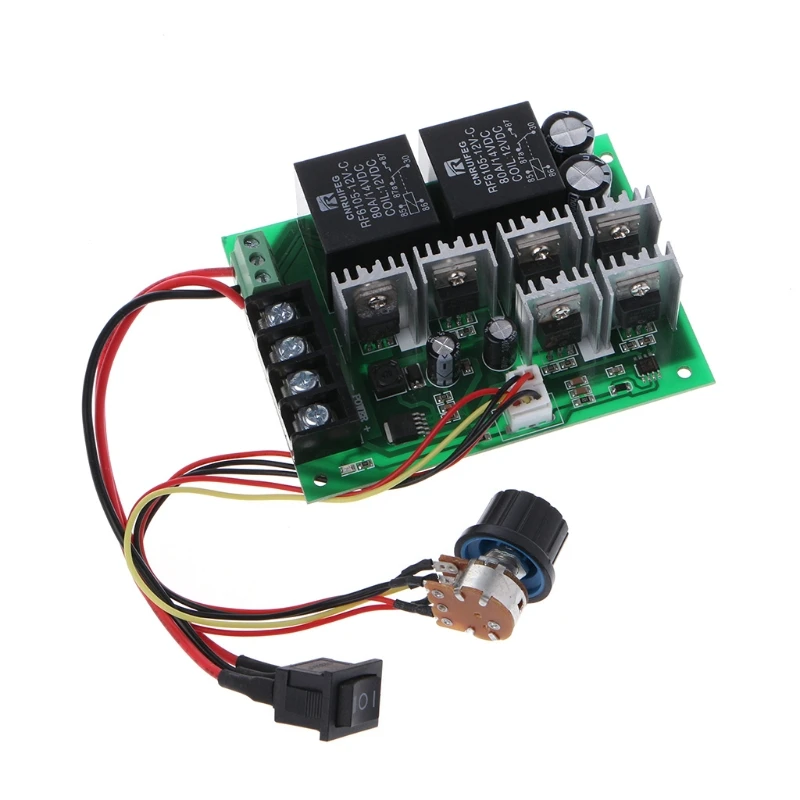

10 50 В постоянного тока контроллер скорости двигателя Реверсивный ШИМ

Описание:
Модуляция ширины импульса (PWM)-это метод модуляции, используемый для кодирования сообщения в импульсный сигнал. Хотя этот метод модуляции может использоваться для кодирования информации для передачи, его Основное использование заключается в том, чтобы разрешить контроль мощности, поставляемой электроустройствам, особенно инерционным нагрузкам, таким как двигатели.

Среднее значение напряжения (и тока), подаваемого на нагрузку, контролируется путем включения переключателя между источником питания и нагрузкой ВКЛ и ВЫКЛ с быстрой скоростью. Чем дольше переключатель включается по сравнению с временем выключения, тем выше общая мощность, поставляемая к нагрузке.

Частота переключения PWM должна быть намного выше, чем то, что повлияет на нагрузку (устройство, которое использует мощность), что означает, что полученная Форма волны, воспринимаемая нагрузкой, должна быть максимально гладкой. Обычно переключение происходит несколько раз в минуту в электрической печи, 120 Гц в лампочном диммере, от нескольких килогерц (кГц) до десятков кгц для привода двигателя и хорошо в десятки или сотни кГц в аудио усилителях и компьютерных источниках питания.

Термический рабочий цикл описывает пропорцию «on' времени» к регулярному интервалу или «периода» времени; Низкий рабочий цикл соответствует низкой мощности, потому что мощность выключена в течение большей части времени. Рабочий цикл выражен в процентах, 100% полностью включен.

Основным преимуществом PWM является то, что потеря мощности в коммутационных устройствах очень низкая. Когда выключатель выключен, ток практически отсутствует, и когда он включен и мощность переносится на нагрузку, на выключатель практически нет падения напряжения. Потеря мощности, будучи продуктом напряжения и тока, таким образом, в обоих случаях близка к нулю. PWM также хорошо работает с цифровым управлением, которое, из-за их вкл/выкл природы, может легко установить необходимый рабочий цикл.

Характеристика:
Вы можете регулировать скорость двигателя и направление вращения.
Максимальный ток этого контроллера составляет 40А.

Примечание:

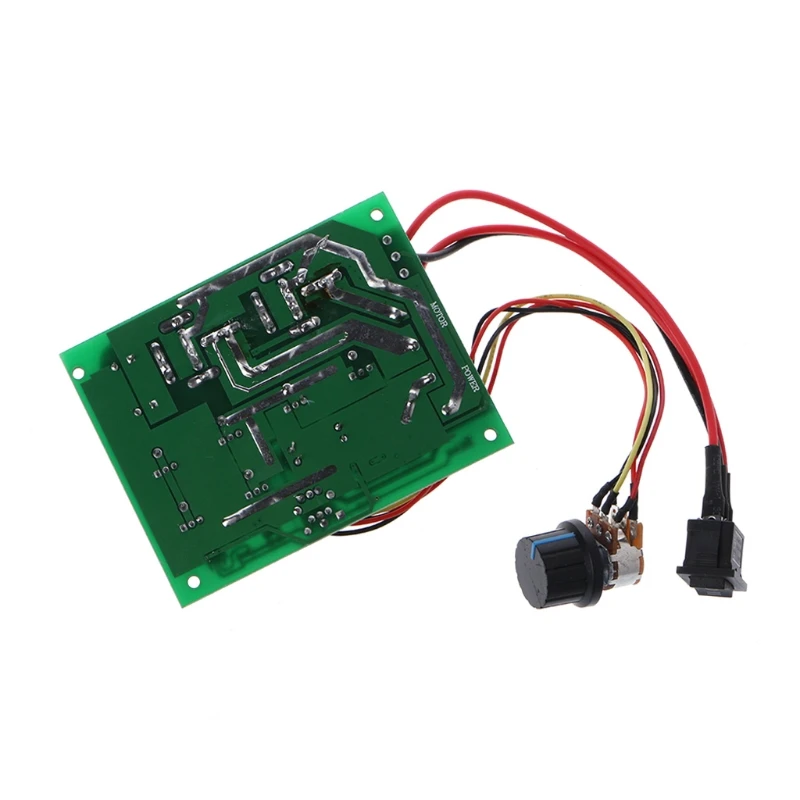

Перед включением убедитесь в правильности положительных и отрицательных соединений. Проводка не должна касаться радиатора, и она может сжечь печатную плату
Обратите внимание, что это не силовой модуль, он должен быть подключен к двигателю для скорости. Если нет, выход мультиметра не изменится
Не может быть подключен к сети переменного тока. Подходит для мотора кисти

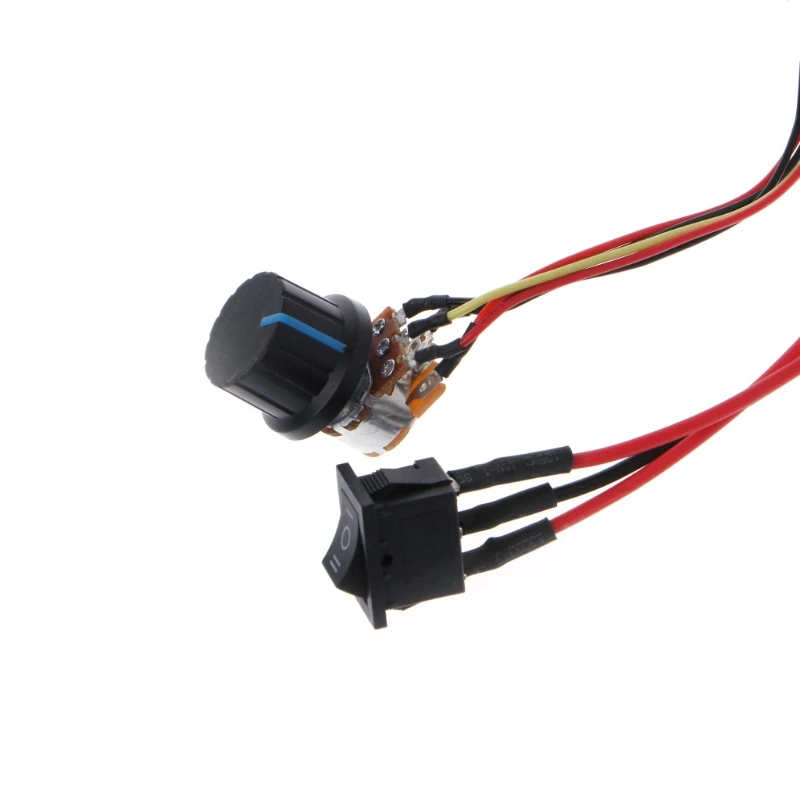

С положительным и отрицательным переключателем, ручка потенциометра с переключателем, может использовать PLC для контроля положительного и отрицательного инверсии

Характеристики:
Требования к питанию: 10-50 В постоянного тока
Номинальный ток: 40 А (максимальный выходной ток)
Частота: 25 кГц
Мощность управляющего двигателя: 0,01-2000 Вт
12 В: 480 Вт (макс.), 24 В: 960 Вт (макс.)
48 В: 1920 Вт (макс.), 50 в: 2000 Вт (макс.)
Диапазон регулирования: 0-100%
Функция: вперед, чтобы остановить

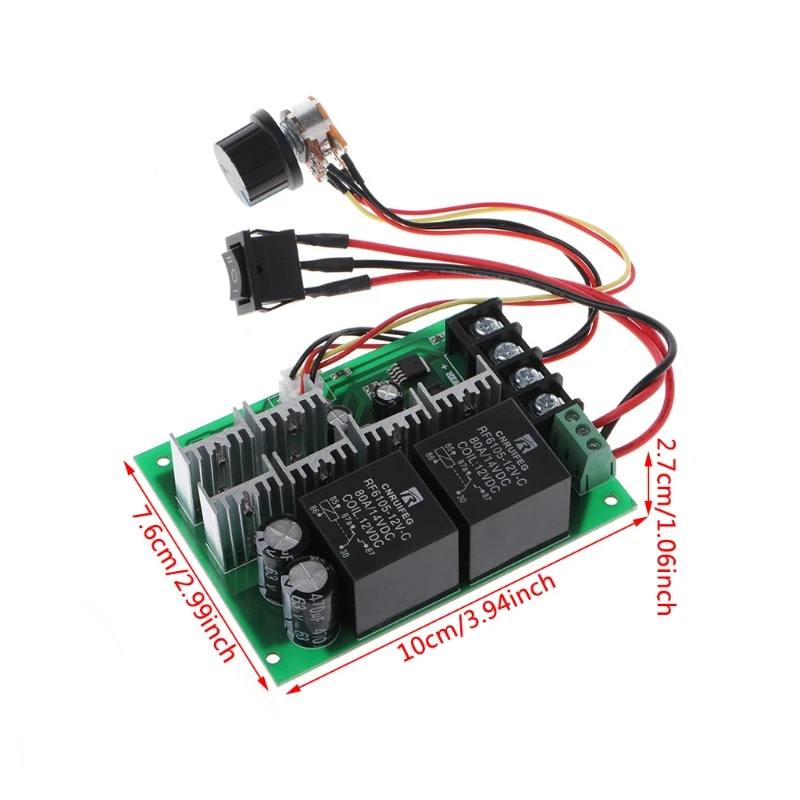

Размер печатной платы: 10x7.6x2. 7 см/3.94x2.99x1.06inch
Количество: 1 шт.
Примечание:
Возможны отклонения в 1-3 мм вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Комплектация:
1 х контроллер скорости двигателя постоянного тока
