Компьютерный модуль Waveshare Raspberry Pi 3 + набор аксессуаров типа A см3 плата ввода

---

Описание продукта:



Вычислительный модуль 3 + не входит в комплект.



Raspberry Pi вычислительный модуль 3 + набор аксессуаров типа A, CM3 + IO Плата, DS18B20, ИК-пульт дистанционного управления

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 +, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовили этот пакет аксессуаров для вас, чтобы быстро оценить вычислительный модуль 3 + (не входит в комплект), уменьшая цикл разработки.

Ключевые детали в этом вычислительном модуле 3 + комплектация включает в себя:

• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3 +, таких как USB, HDMI, как обычный Pi, чтобы помочь оценить

Compute Module IO Board Plus характеристики

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-хаб позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Сенсор интерфейс
• 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)
• 16 битный ЦАП, 2-ch
• Бортовой RTC, один из наиболее распространенных и полезных функций

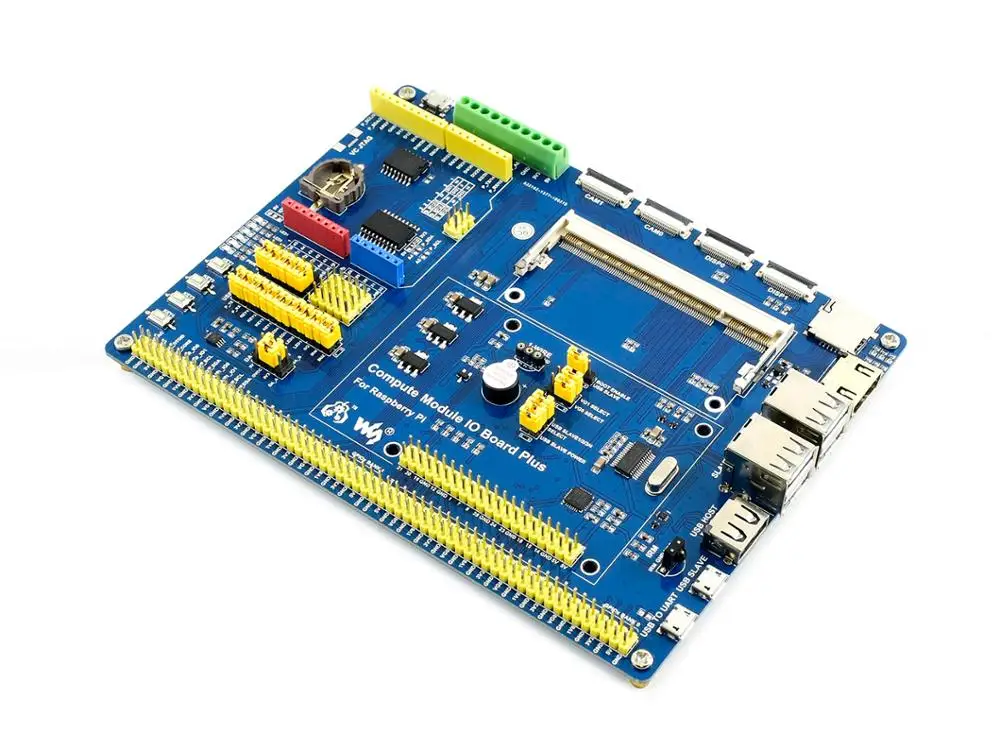

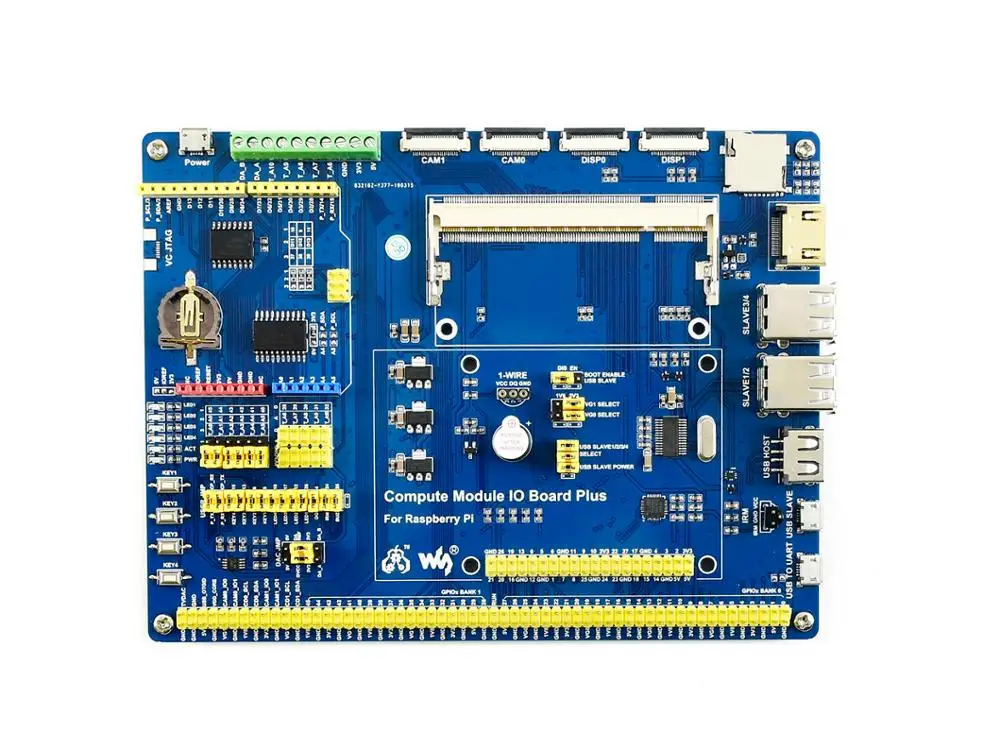

Что на Compute Module IO Board Plus



1. Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L)
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi
5. DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD
6. HDMI порт
7. USB порты:Для подключения USB устройств
8. USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3/3 +
9. Интерфейс USB в UART:Для последовательного отладки
10. Arduino коллектора:Для подключения Arduino щиты
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Сенсор интерфейс
14. Мощность порт:5V 2.5A
15. FE1.1S:Usb-хаб чип
16. 12 МГц с украшением в виде кристаллов
17. CP2102:USB UART конвертер
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант
19. TLC1543:AD конвертер
20. DAC8552:16 битный ЦАП, 2-ch
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи
23. Напряжение регулятор:3,3 V/2,5 V/1,8 V
24. LFN0038K:ИК-приемник
25. Зуммер
26. Мощность индикатор
27. Закон индикатор:Определение состояния карты Micro SD
28. Пользователь светодиодов
29. Ключи пользователя
30. Выбор загрузки
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. VGx выбор мощности:Настройте уровень ввода/вывода
32. Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом
35. Arduino AD выбор
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Гид по выбору

Предмет	Описание продукта:	Нет CM3 +		8 Гб		16 Гб		32 Гб
		А	B	А	B	А	B	А	B
Вычислительный модуль 3 + 8 Гб	Raspberry Pi 3 см3 +/8 ГБ вариант			√	√
Вычислительный модуль 3 + 16 Гб	Raspberry Pi 3 см3 +/16 ГБ вариант					√	√
Вычислительный модуль 3 + 32 ГБ	Raspberry Pi 3 см3 +/32 ГБ вариант							√	√
Компьютерный модуль IO Board Plus	Compute Module IO Board V3 Совместимо и улучшенное решение	√	√	√	√	√	√	√	√
7 дюймов HDMI ЖК-дисплей (C)	7 дюймов HDMI высокого разрешения с сенсорным дисплеем		√		√		√		√
DS18B20	Температура датчик	√	√	√	√	√	√	√	√
ИК-пульта дистанционного управления	Позволяет IR дистанционный пульт	√	√	√	√	√	√	√	√
Адаптер питания 5V 3A	Адаптер питания 5V 3A Micro-B USB выход	√	√	√	√	√	√	√	√





Посылка содержание



Вес:0,363 кг

Вычислительный модуль

Вычислительный модуль 3 + не входит в комплект.

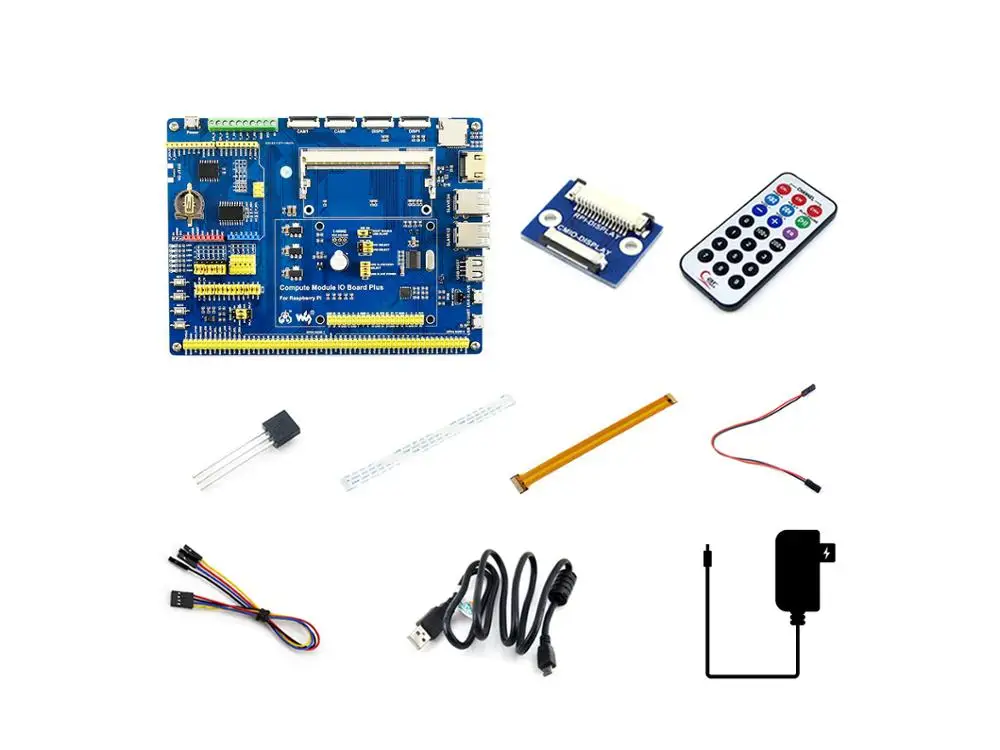

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. DS18B20 x1

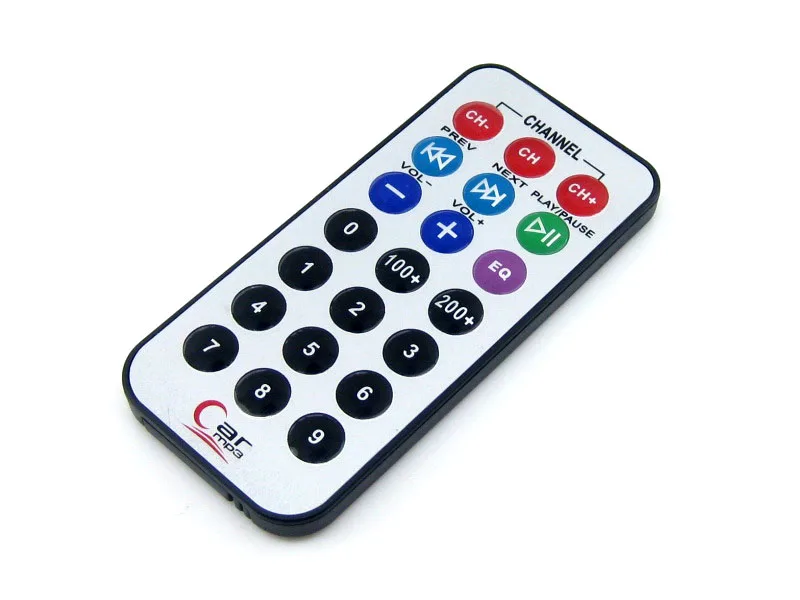

3. ИК-пульта дистанционного управления x1

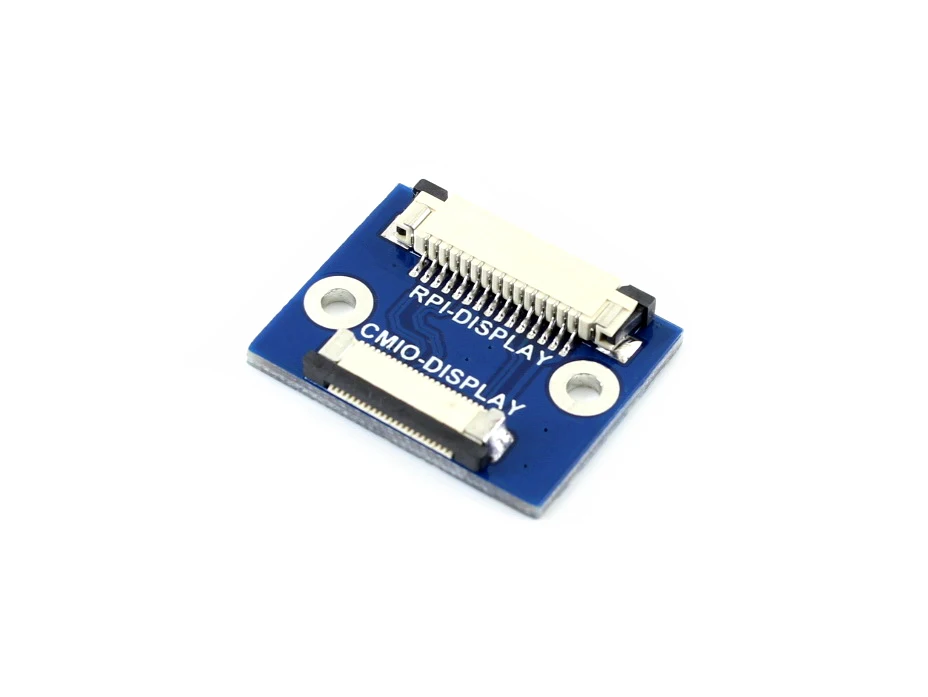

4. ЖК-дисплей адаптер x1
5. 22PIN FFC x1
6. RPi Zero V1.3 Камера кабель 15 см x1

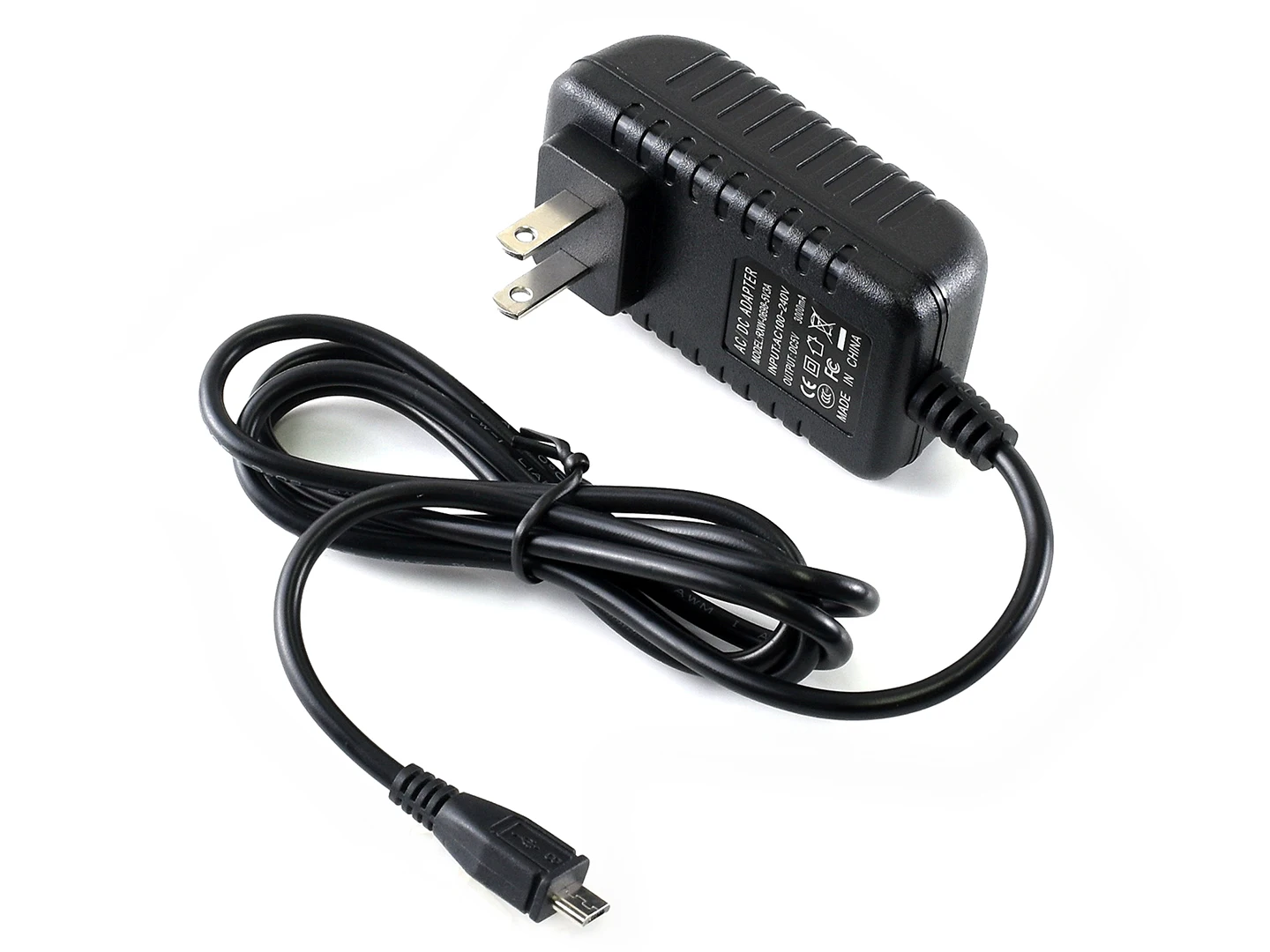

7. Мощность адаптер США стандарт 5V/3A micro x1
8. Разъем USB типа A для micro B штекер кабеля 120 см x2
9. Перемычка 4-контактный, чтобы отделить шпильки x2
10. Перемычка 2-контактный 2,54-шаг 200 мм x2





---

---
