Описание:
Это многофункциональный модуль реле задержки. ЖК-дисплей, очень четкий, простой в использовании, мощный. Он может быть широко использован в умный дом, Промышленный контроль, автоматическое орошение, внутренняя вентиляция. Защитное оборудование.
Особенности:
1. ЖК-дисплей
2. Поддержка триггера высокого и низкого уровня
3. Функция аварийной остановки
4. Режим сна, просыпайтесь с любой кнопкой
5. Автоматическое сохранение параметров
6. Поддержка набора UART
7. Не зависит от параметров
8. Плавная регулировка от 0,01 секунд до 9999 минут
9. Изоляция оптопары. Улучшенная защита от помех
Параметры:

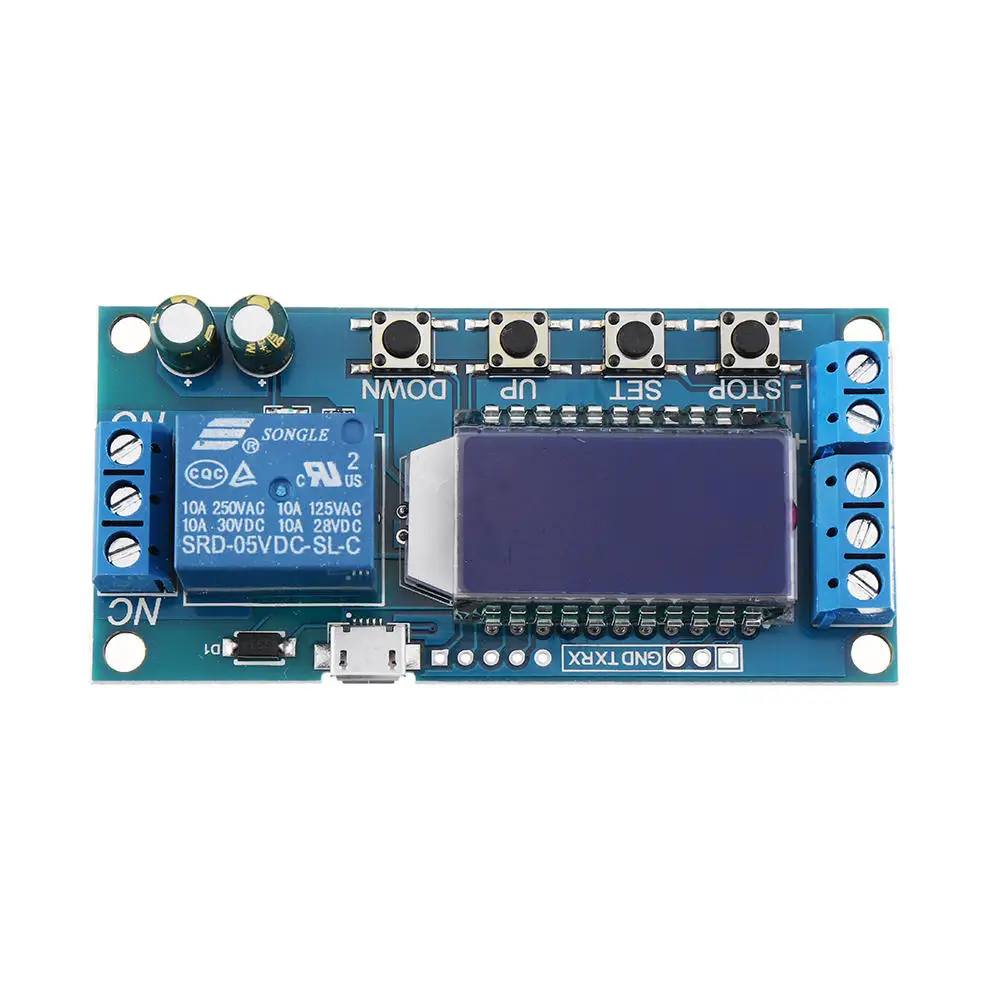

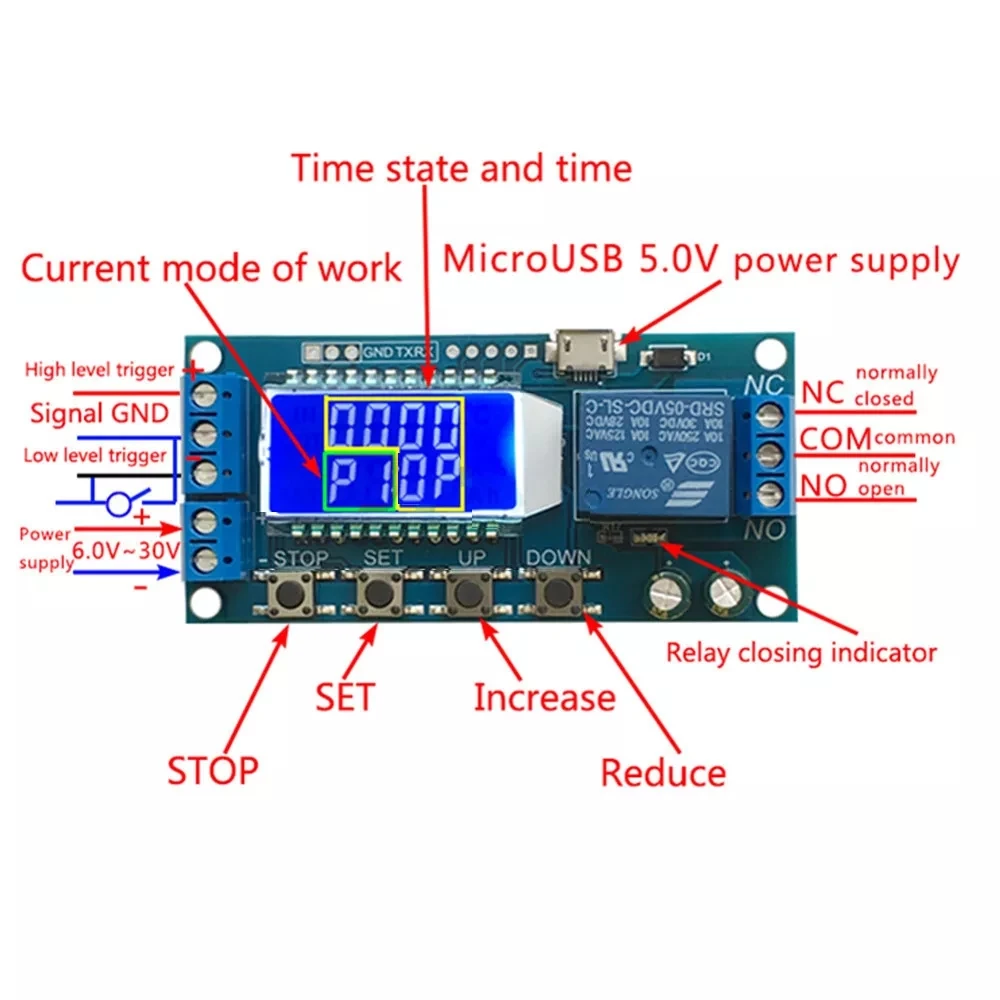

1. Название продукта: модуль реле задержки

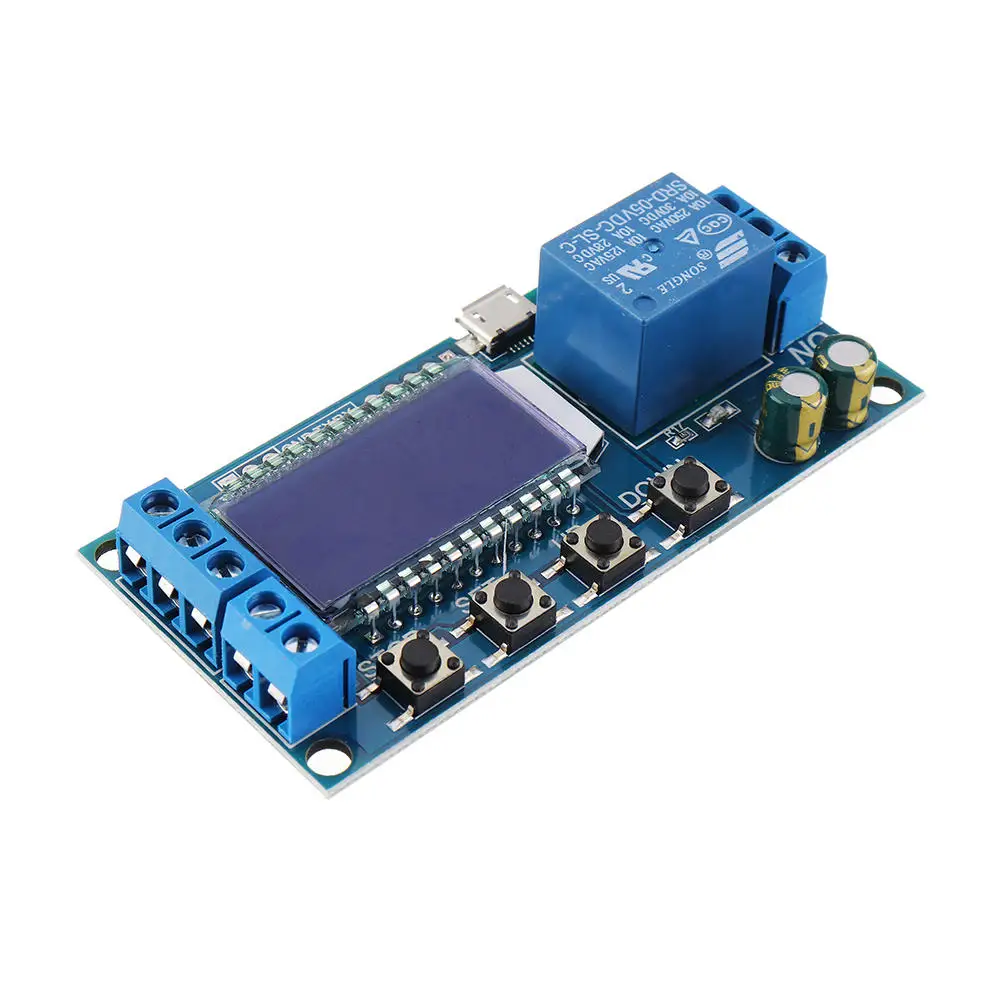

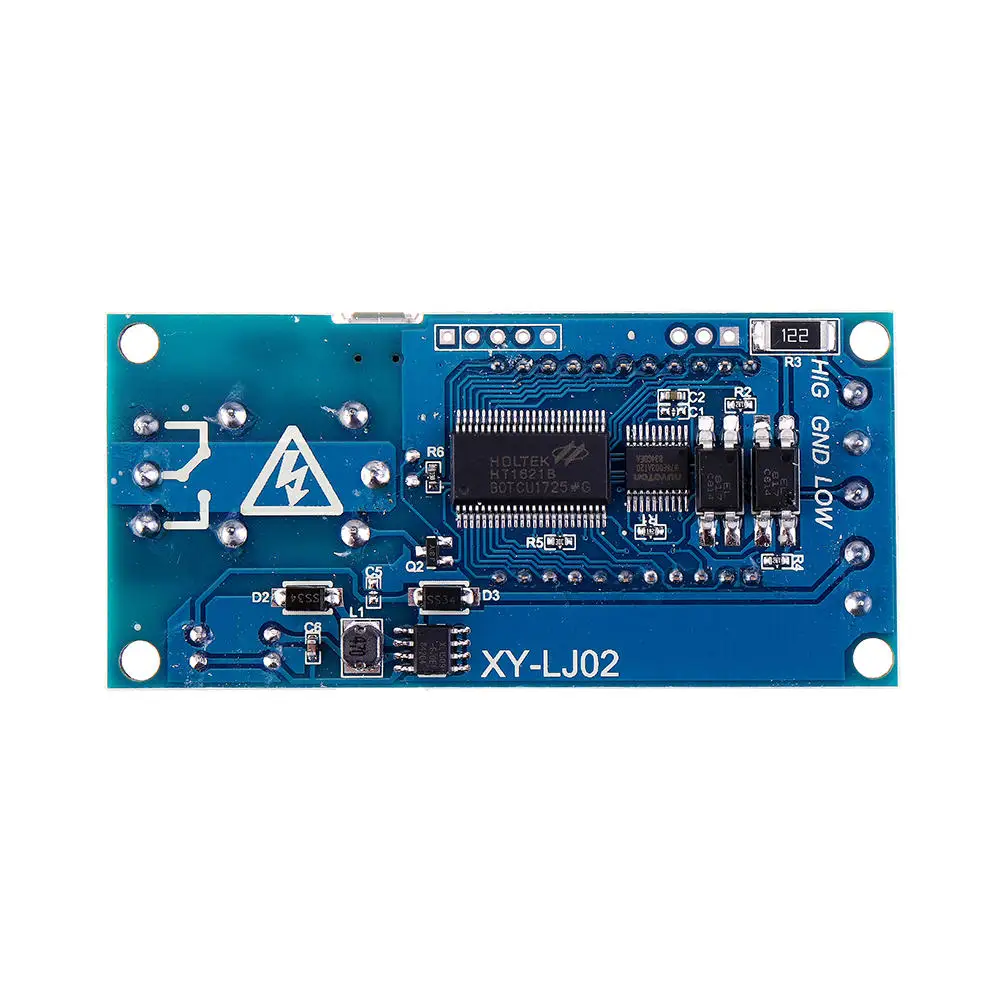

2. Номер товара: XY-LJ02
3. Рабочее напряжение: 6-30 В постоянного тока или 5 в микро USB
4. Контрольный ток: 10A (макс.)
5. Ток покоя: 15 мА
6. Рабочий ток: 50 мА
7. Рабочая температура: -40 ~ 85 ℃
8. Подходит для аккумулятора: Аккумулятор для хранения, литиевая батарея

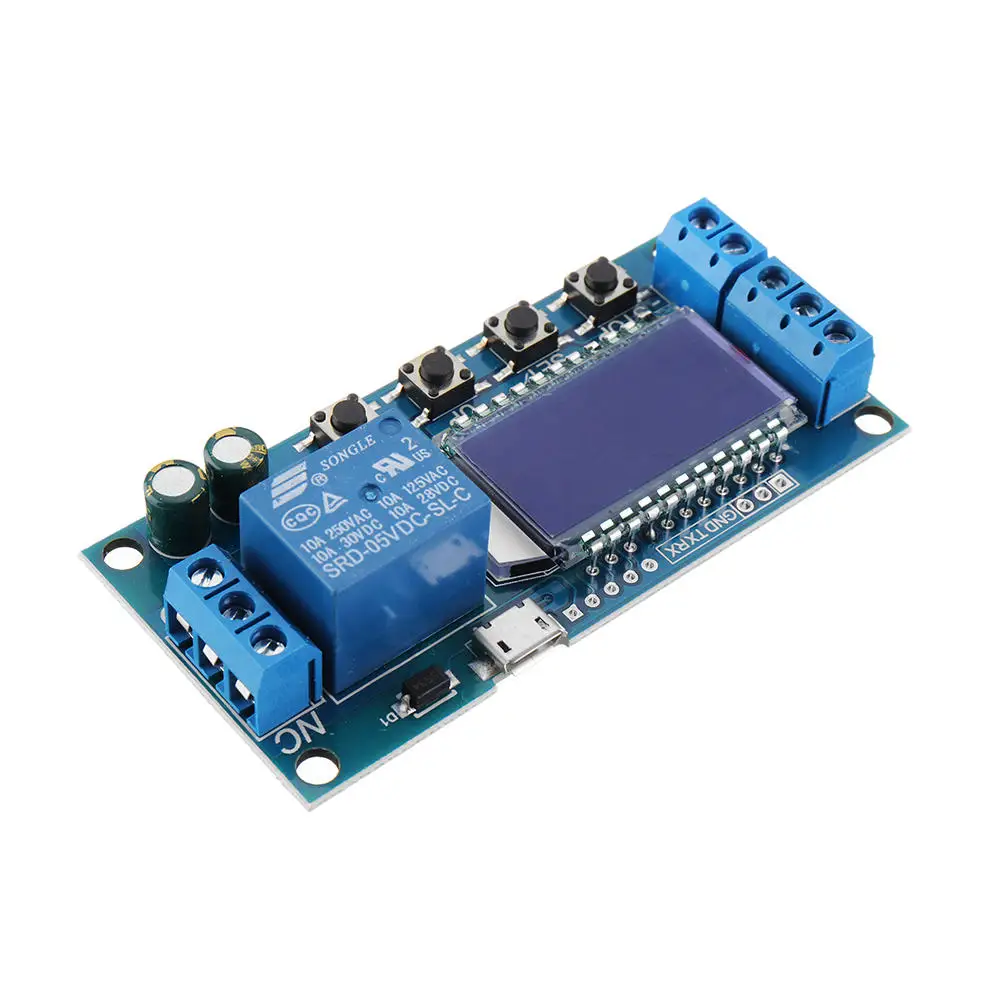

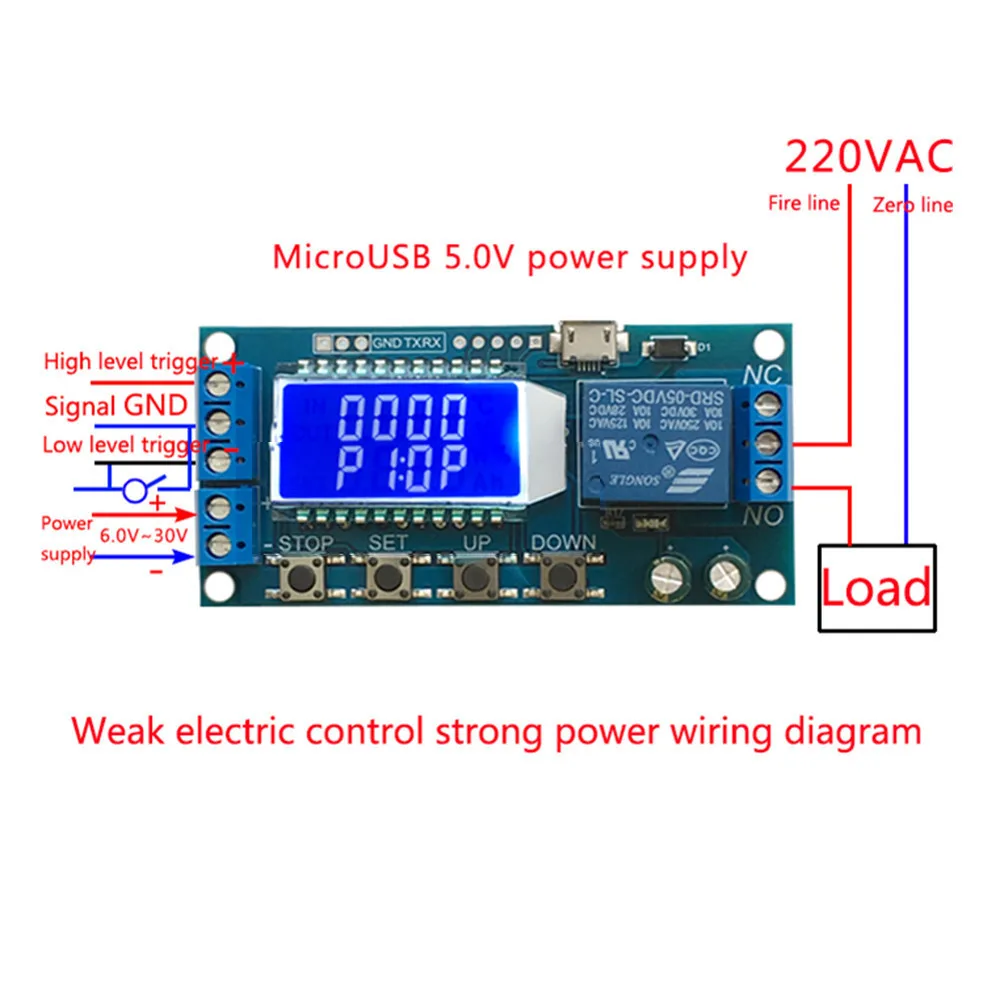

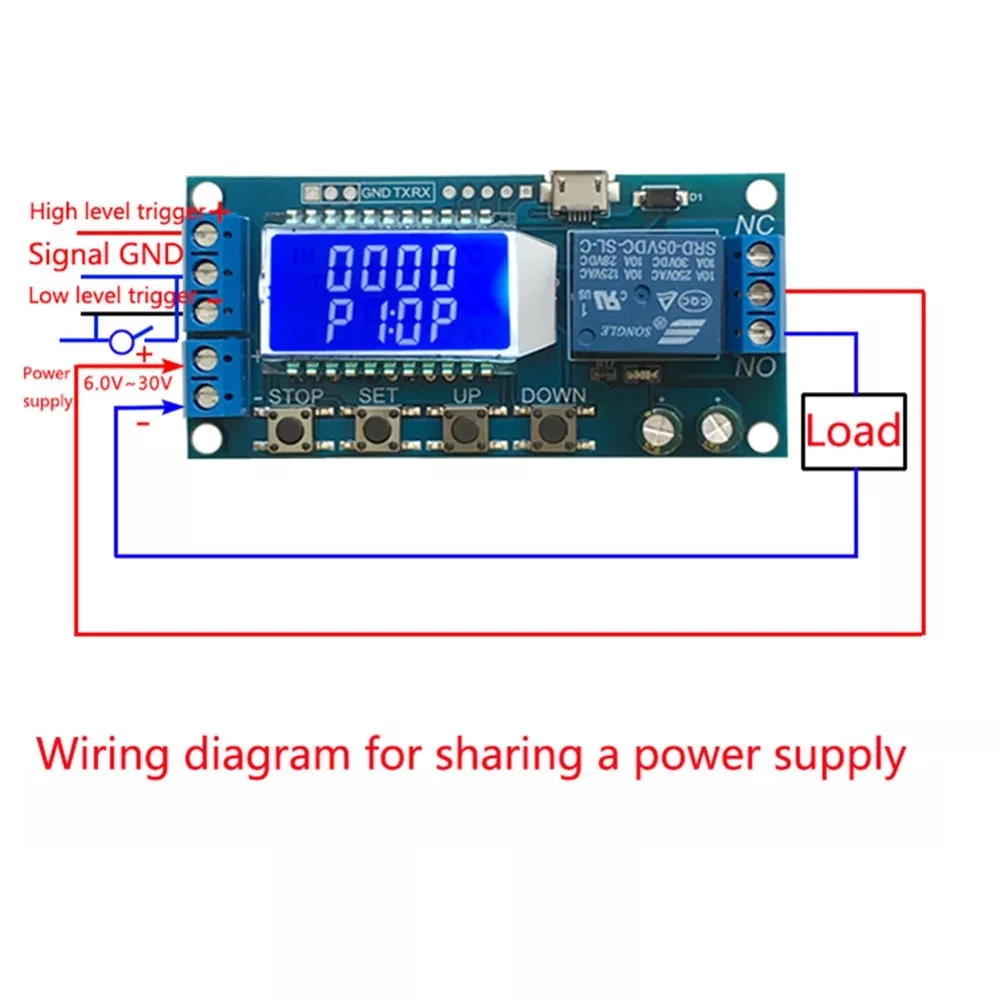

9. Пусковое устройство источника сигнала: Триггер Высокий уровень (3,0 V ~ 24V), низкий уровень триггера (0,0 V ~ 0,2 V), управления переключением (пассивный переключатель)
10. Обратная Защита: да

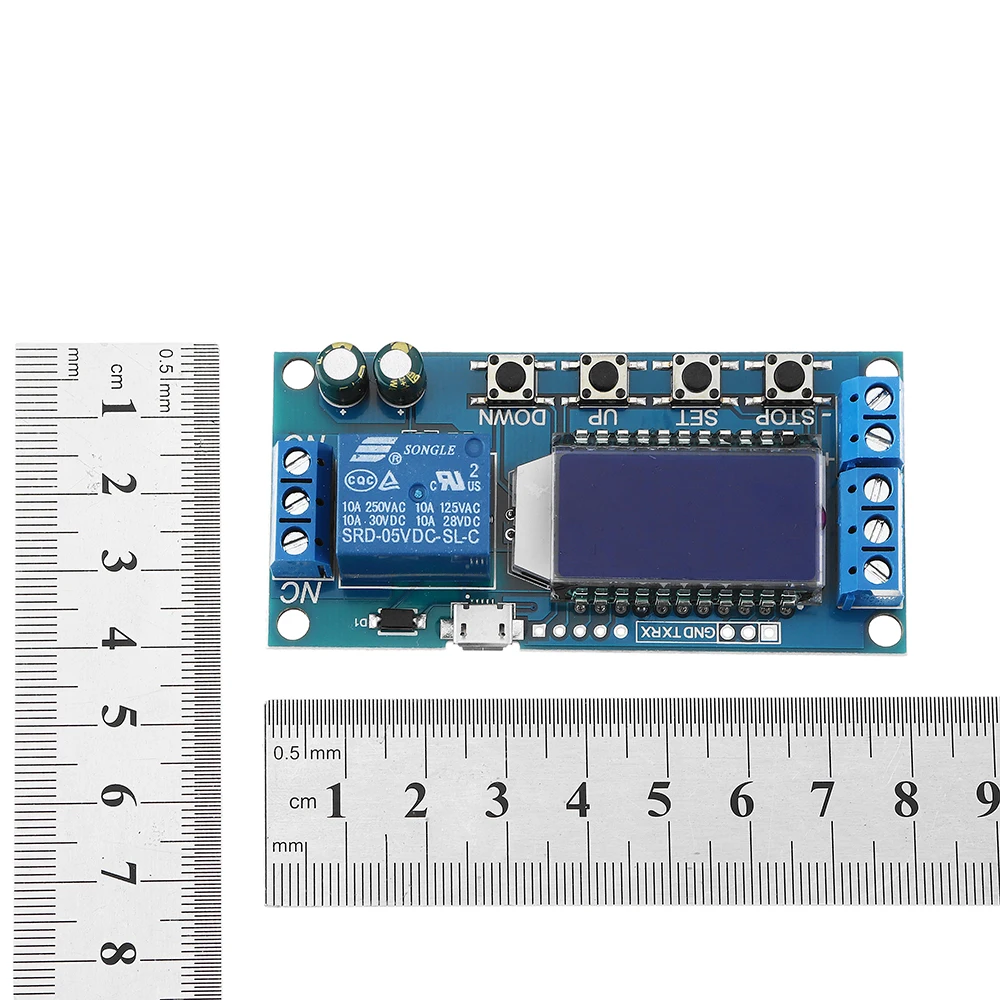

11. Физические размеры: 80*38*2,1 мм
Режим работы:
P1: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить; Входной сигнал недействителен, если получите триггерный сигнал снова во время задержки OP.
P2: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить; Модуль перезагрузит задержку, если получите триггерный сигнал снова во время задержки OP.
P3: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить; Модуль будет сбрасывать и останавливать время, если получите триггерный сигнал снова во время задержки OP.
P4: реле будет выключено в течение времени CL после получения триггерного сигнала, а затем реле будет продолжать в течение времени OP, а затем реле выключится.
P5: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить реле для времени CL, а затем петли вышеуказанных действий. Модуль будет сбрасывать и останавливать время и выключать, если получите сигнал триггера снова во время петель. Количество циклов (LOP) может быть установлено.
P6: реле будет продолжать работать в течение времени после включения питания без получения триггерного сигнала, а затем выключить реле для времени CL, а затем петли вышеуказанных действий. Количество циклов (LOP) может быть установлено.
P7: Функция удержания сигнала. Время задержки сброса и реле остаются включенными, если продолжать получать сигнал триггера. Реле выключается, когда сигнал исчезает. Время задержки сброса при получении триггерного сигнала снова во время синхронизации.
Диапазон времени:
Плавная регулировка от 0,01 секунд до 9999 минут.
Введите интерфейс настроек при коротком нажатии кнопки «остановить» в интерфейсе модификации параметров OP / CL (мигание) для выбора диапазона времени.
Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки.
Дисплей 'XXXX'. Нет десятичной точки, диапазон времени составляет 1 секунду ~ 9999 секунд.
Дисплей 'XXX.X'. Десятичная точка предпоследний, диапазон времени составляет 0,1 секунды, чтобы 999,9 секунд.
Дисплей 'XX.XX'. Десятичная точка третий последний, диапазон времени составляет 0,01 секунды, чтобы 99,99 секунд.
Дисплей 'X.X.X.X '. Десятичная точка полностью горит, диапазон времени от 1 минуты до 9999 минут.
Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до предпоследней позиции, ЖК-дисплей покажет '003.2 ".
Описание параметра:
ОП: время включения
CL: время выключения
ЛОП: количество циклов. Диапазон 1-9999tims. '----' означает неограниченный цикл.
Набор параметров:
Длительное нажатие: удерживайте кнопку более 3 секунд.
1. Введите меню set parameter, Удерживая кнопку «set».
2. Режим работы будет мигать Сначала установите режим работы. Короткое нажатие кнопки вверх/вниз для настройки режима работы.
3. Нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.
4. В интерфейсе настройки параметров системы нажмите кнопку «установить», чтобы переключить параметры системы для изменения, короткое/длинное нажатие кнопки «вверх/вниз» для изменения значения;
Примечание:
Короткое нажатие «набор» недопустимо в режиме P1, P2, P3, P7.
Введите интерфейс настройки при коротком нажатии кнопки «остановить» в интерфейсе модификации параметров OP/CL (мигание) для выбора диапазона синхронизации (1s/0,1 s/0,01 s/1min).
Сохраните настройки параметров и выходите из интерфейса настроек, когда нажмите кнопку «установить» после установки всех параметров.
Коммуникационная плата интерфейса UART и настройки параметров:
Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);
UART: 9600, 8, 1
|
Нет.
|
Команда
|
Функция
|
|
1
|
Чтение
|
Прочитайте настройки параметров
|
|
2
|
OP:XXXX
|
Установите минимальное время задержки для включения: 1s
|
|
3
|
OP:XX X.X
|
Установите минимальное время задержки для включения: 0,1 s
|
|
4
|
OP:XX.XX
|
Установите минимальное время задержки для включения: 0,01 s
|
|
5
|
OP:X.X.X.X
|
Установите минимальное время задержки для включения: 1 мин
|
|
6
|
CL:XXXX
|
Установите минимальное время задержки для выключения: 1s
|
|
7
|
CL:XX X.X
|
Установите минимальное время задержки для выключения: 0,1 s
|
|
8
|
CL:XX.XX
|
Установите минимальное время задержки для выключения: 0,01 s
|
|
9
|
CL:X.X.X.X
|
Установите минимальное время задержки для выключения: 1 мин
|
|
10
|
LP:XXXX
|
Количество циклов: 1-9999
|
|
11
|
На
|
Включение Реле
|
|
12
|
Скидка
|
Выключение реле
|
|
13
|
PX
|
Режим установки P1 ~ P7
|
Применение:
1. Двигатель
2. Робот
3. Умный дом
4. Промышленный контроль
5. Автоматическое орошение
6. Внутренняя вентиляция
Дополнительные Особенности:
1. Функция автоматического сна: нажмите кнопку «остановить» в нормальном рабочем интерфейсе для включения или выключения функции автоматического сна.
L-P: включение, включение функции автоматического сна.
L-P: выключить, выключить функцию автоматического сна.
2. Выбор функции реле: короткое нажатие кнопки «остановить» в нормальном рабочем интерфейсе для включения или выключения функции задержки реле.
«О»: реле обычно включается, когда состояние проводимости выполнено.
«О»: реле обычно выключено, даже если состояние проводимости выполнено.
ЖК-дисплей будет мигать «вне» при выключенном состоянии.
Просмотр параметров: в бегущем интерфейсе нажмите кнопку SET, чтобы отобразить текущие настройки параметров системы, что не влияет на нормальную работу системы.
Переключение содержимого дисплея: он переключит содержимое дисплея с помощью короткой кнопки «вниз» в режиме P5 или P6.
Посылка включает в себя:

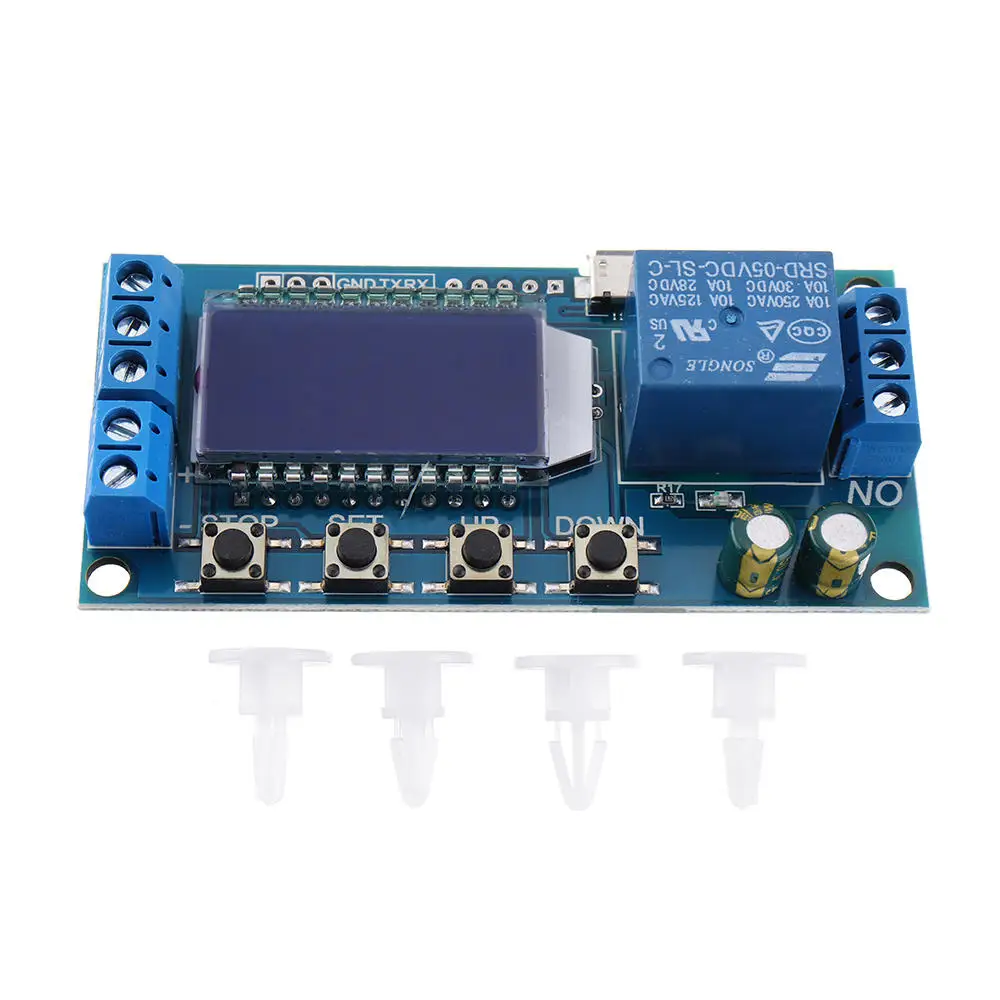

1 x XY-LJ02 модуль реле задержки
4 x белое изоляционное сиденье
