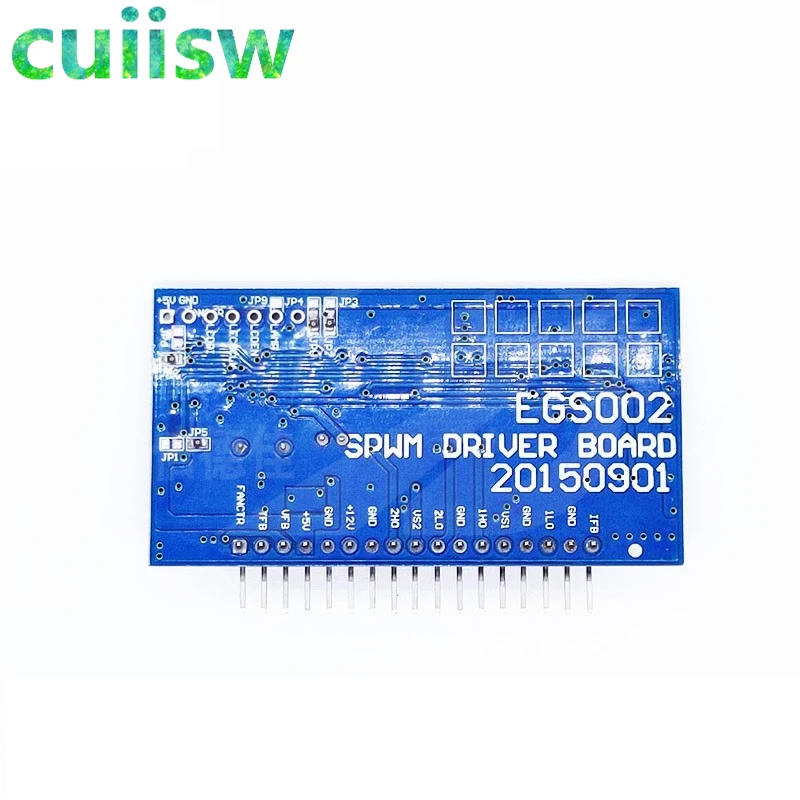

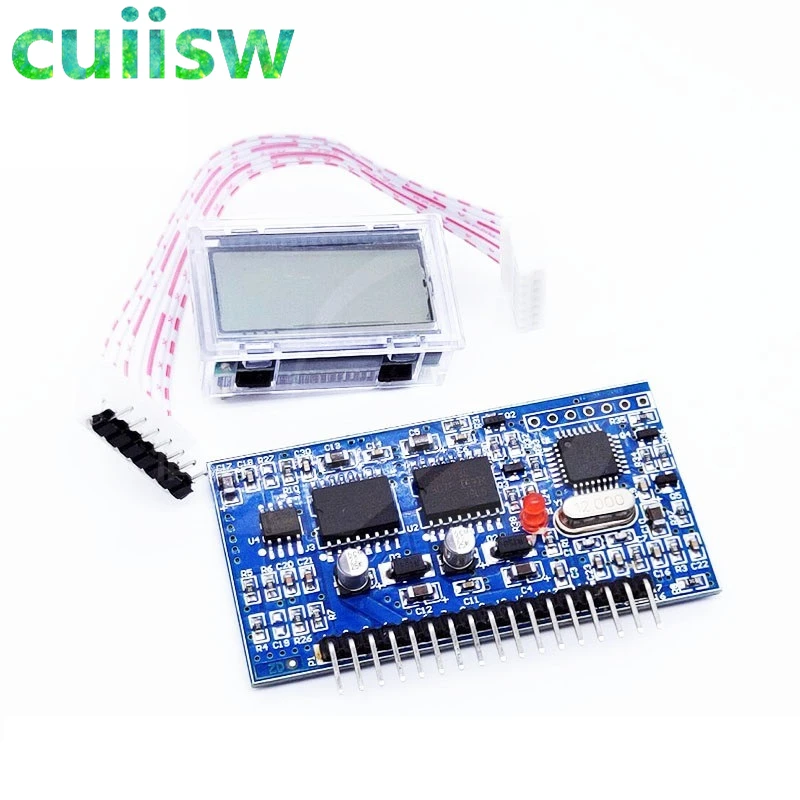

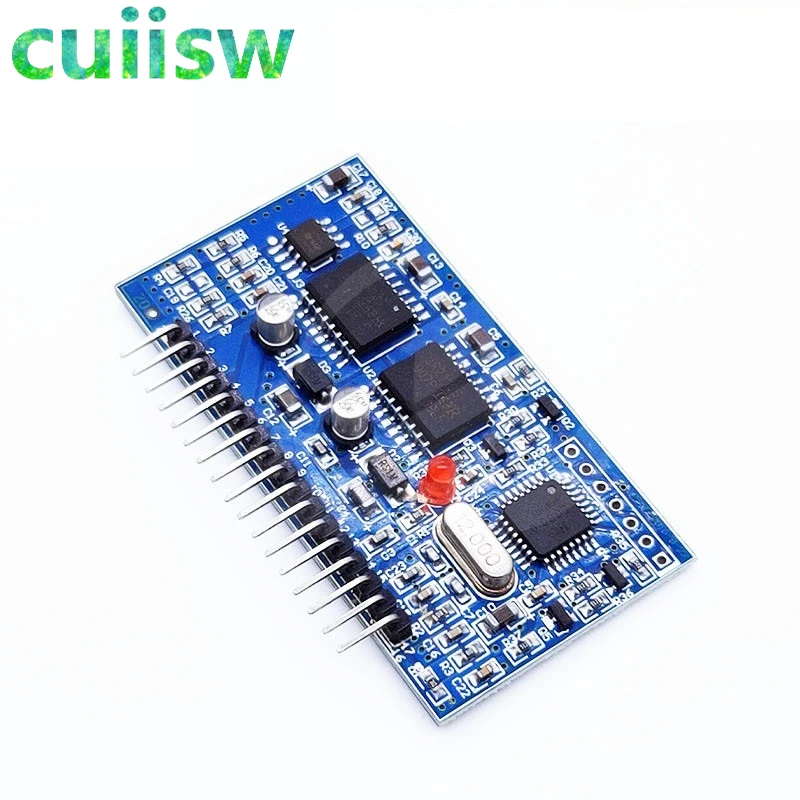

DC AC чистая Синусоидальная волна инвертор генератор SPWM Boost драйвер платы EGS002

EG8010 является цифровым, функция очень хорошо приносит свой собственный контроль времени от чистой синусоидальной волны инвертор генератор чип, используется в двухступенчатой DC-DC-AC структуры преобразования энергии или одноступенчатый DC-AC силовой Частотный трансформатор повышающий архитектуру, внешний 12 МГц кристаллический осциллятор, для достижения высокой точности, и гармонические искажения очень маленькие, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC. Чип использует технологию CMOS, внутреннюю интеграцию SPWM синусный генератор, схему контроля времени, диапазон коэффициента мультипликатора, мягкую схему запуска, цепь защиты, RS232 интерфейс последовательной связи и серийный модуль драйвера LCD 1602 функций.Особенности:
-5 в одиночный источник питания
-Pin Настройка четырех видов чистой синусоидальной волны Выходная частота: фиксированная частота 50 Гц чистая Синусоидальная волна; 60 Гц фиксированная частота чистая Синусоидальная волна; 0-100 Гц чистая Синусоидальная волна Регулируемая частота; 0-400 Гц чистая Синусоидальная волна регулируемая.
-Однополярная и биполярная модуляция
-Поставляется с управлением deadband, pin set up 4 dead time: 300nS dead time; 500nS dead time ; 1.0uS dead time ; 1.5uS dead time
-Внешний кристаллический осциллятор 12 МГц
-PWM несущая частота 23,4 кГц
-Отзывы о напряжении, токе, температуре в реальном времени
-Защита от перенапряжения, низкого напряжения, перегрузки по току и перегрева
-Режим «мягкий старт» позволяет установить время отклика 1S
-Последовательная связь для установки выходного напряжения, частоты и других внешних параметров
-Внешний Серийный порт 128*32 ЖК-модуль 1602 отображает напряжение, частоту, температуру и электрический ток инвертора и другую информацию;Применение:
-Одиночной фазы инвертор с немодулированным синусоидальным сигналом
-PV инвертор
-Инвертор энергии ветра
-Система бесперебойного питания UPS
-Система цифрового генератора
-Если мощность
-Однофазный контроллер скорости двигателя
-Однофазный инвертор
-Синусоидальный диммер
-Регулятор синусоидальной волны

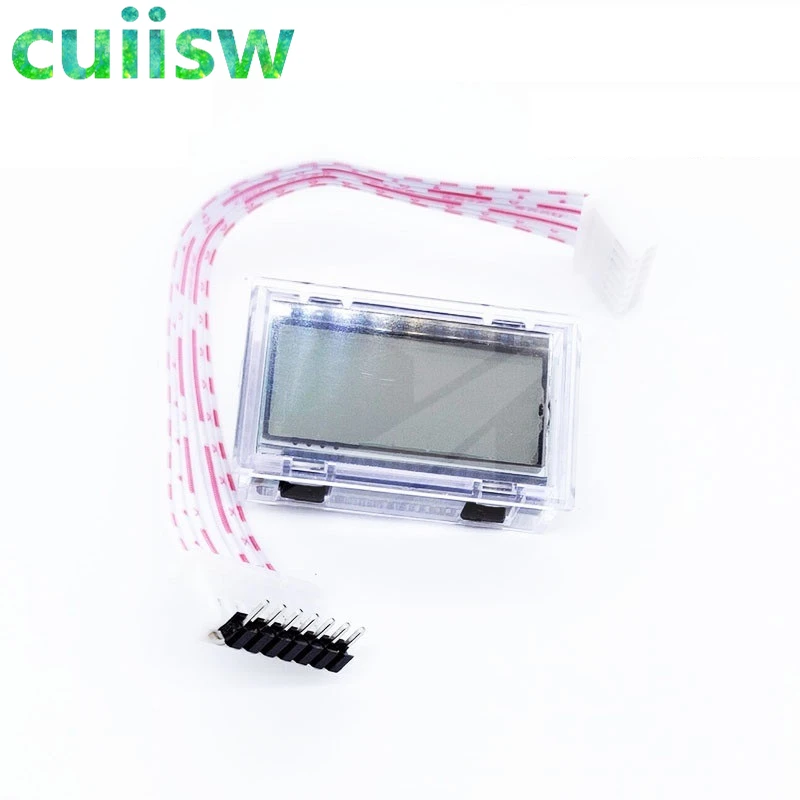

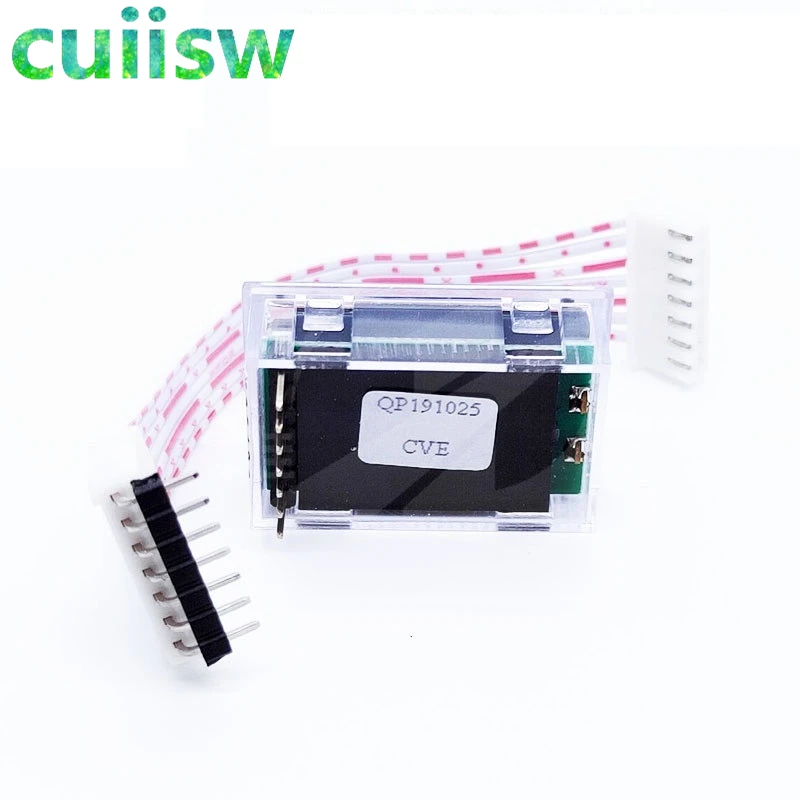

-Генератор синусоидальной волныОписание ЖК-дисплея:
Примечание: ЖК-дисплей не содержит кабель
При использовании ЖК-дисплея, Подключение платы драйвера EGS002 и ЖК-кабеля должно использоваться экранированный кабель, в противном случае. Инвертор, Высоковольтная среда будет серьезно мешать работе приводной пластины
