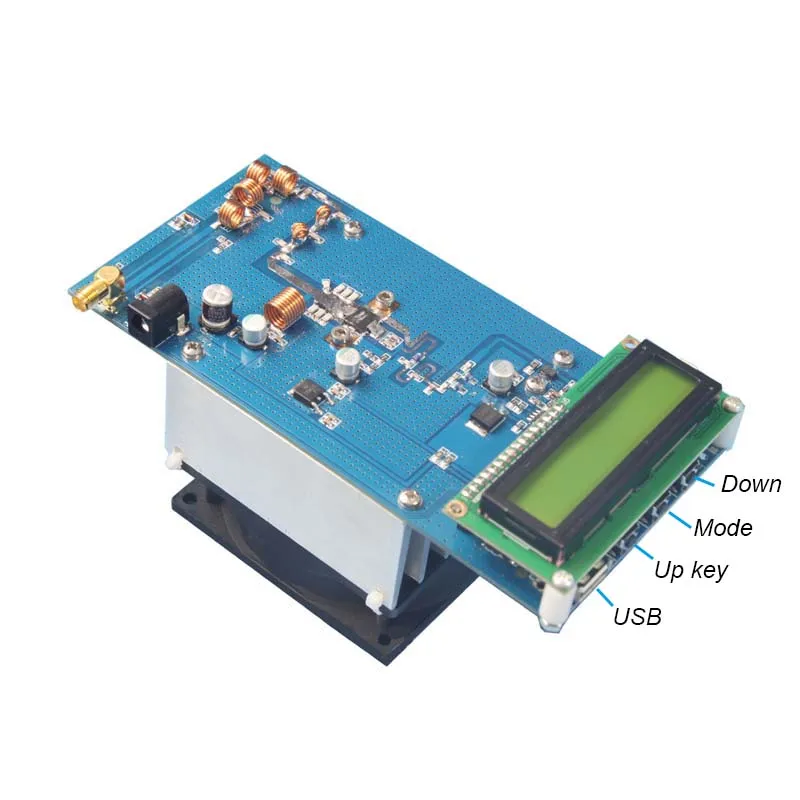

Lusya 87 5 M 108 МГЦ 50 Вт максимум до 70W старио RF FM передатчик усилитель с вентилятором

---



50 Вт 87,5 М-108 МГц максимум до 70 Вт стерео RF fm-передатчик



Примечание: долгосрочное излучение требует увеличения рассеивания тепла.

Параметры

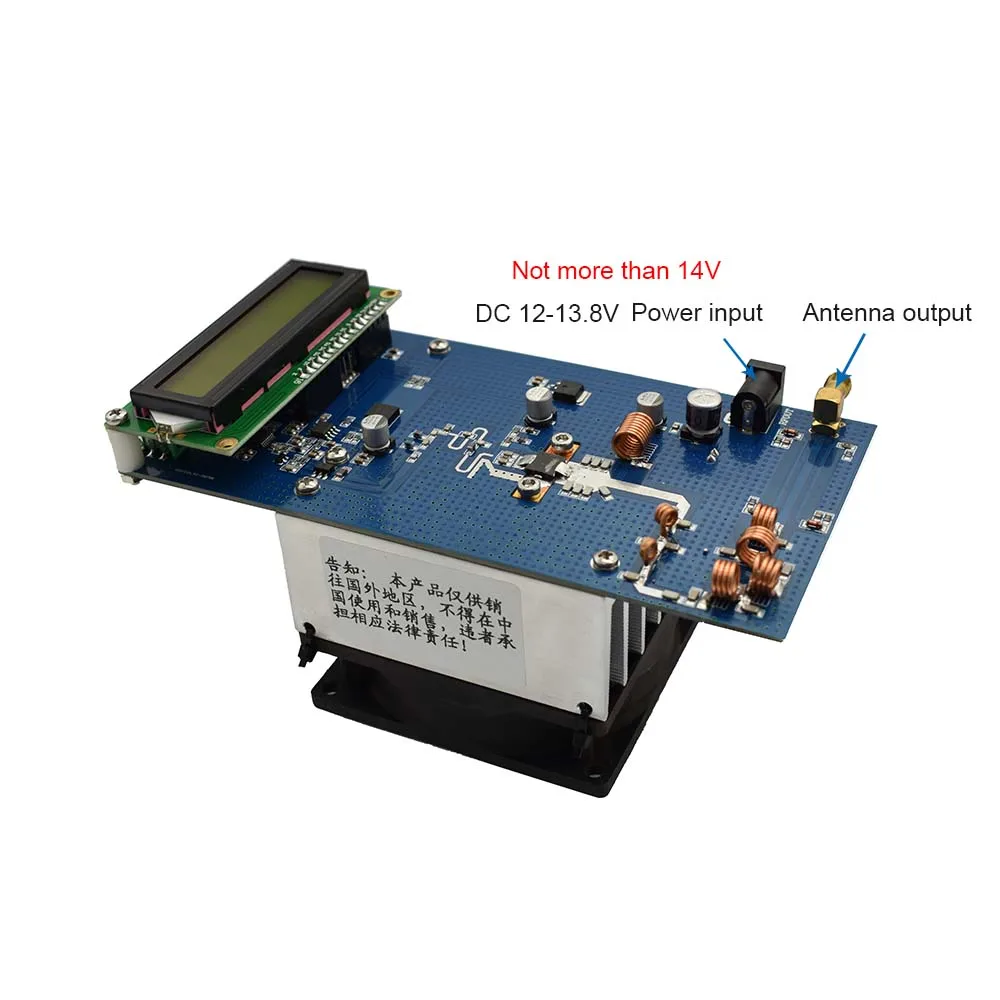

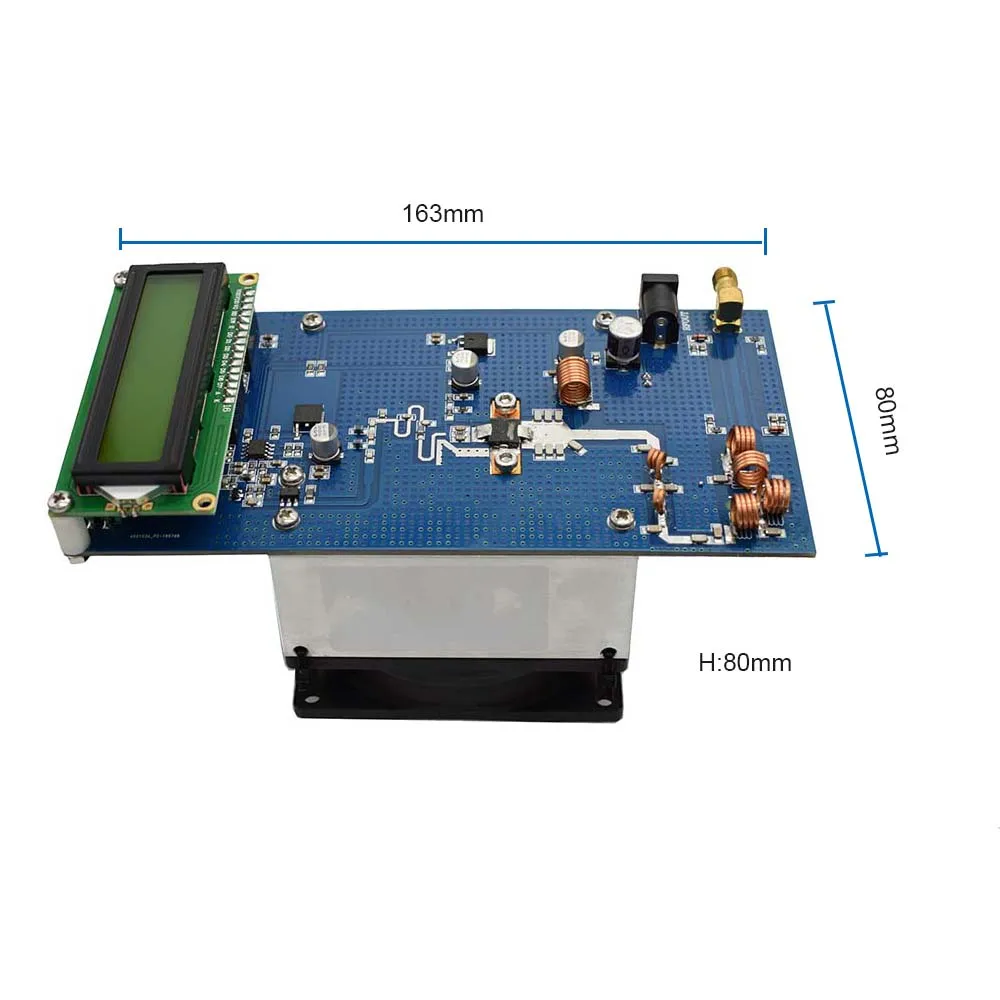

1. Входное напряжение:12 В постоянного тока-13,8 В, Максимальное входное напряжение должно Не более чем на 14V 2. Входной ток: Меньше, чем 10A 3. Звуковой сигнал: максимальный вход VPP составляет менее 1 в 4. Выходная мощность: 50 Вт (-10% ~ + 40%) 5. Выходное сопротивление: 50 Ом 6. Рабочая частота: 87,5 М-108 МГц 7. Ступенчатые частота: 0,1 МГц 8. Коэффициент искажения: 0.03% ~ 0.1% 9. Размер печатной платы (Д x Ш x в мм): 163 × 80 × 80 (за исключением выступа) 10. Дальность передачи:> 10 км (в открытом поле с достаточно высокой антенной) 11. Стереофоническая Степень разделения: > 63 дБ 12. Гармоническое подавление: <-60dbc 13. Размер: 400 г



Несколько объявлений о передатчике:   1. Расстояние передачи:   Расстояние передачи в основном определяется высотой передающей антенны, коэффициентом усиления антенны, мощностью передатчика, фактической передающей средой и чувствительностью приемника. Если расстояние не слишком далеко при использовании передатчика, можно значительно увеличить расстояние передачи путем увеличения высоты передающей антенны.

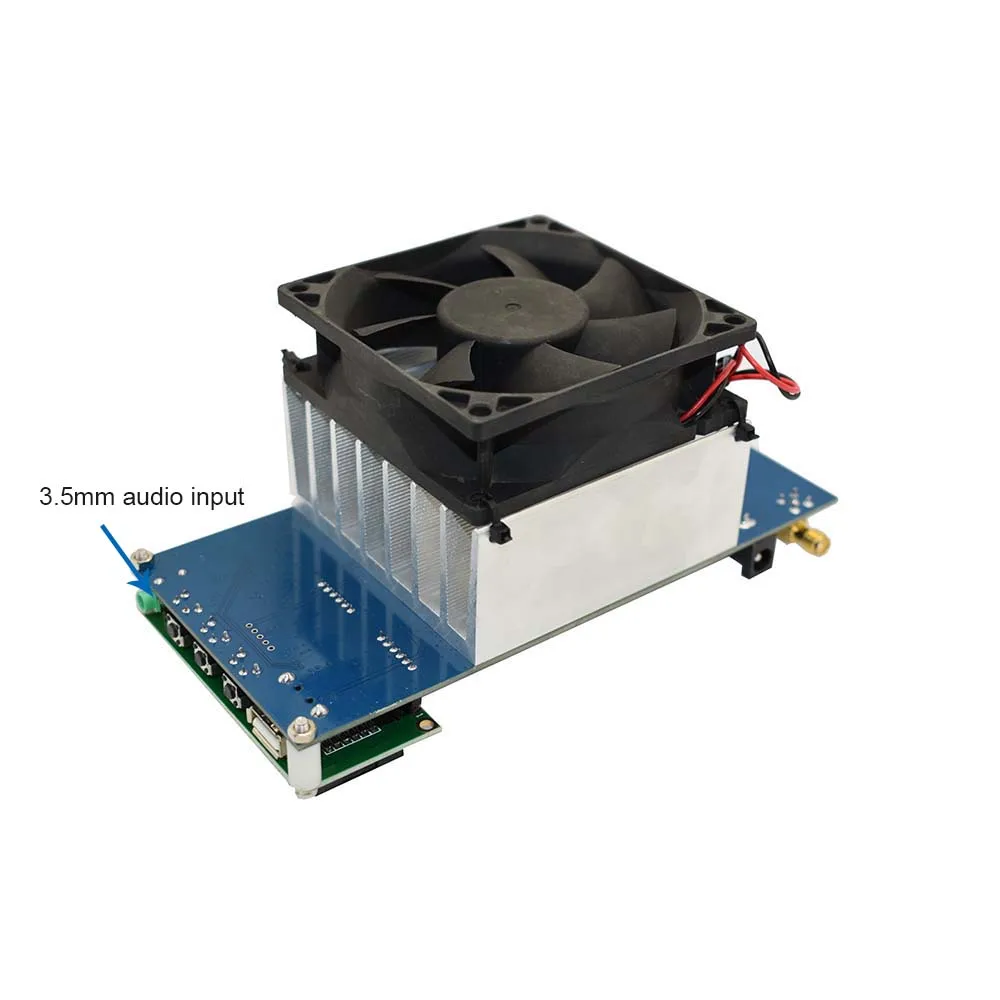

2. Относительно аудиовхода:

Вход громкости не должен быть слишком большим, и насыщенность

Возможно искажение в сборке. Поэтому, когда происходит искажение звука, попытайтесь уменьшить вход громкости.

3. Процент выходной мощности является нелинейной связью.

Таким образом, процент мощности только для удобства пользователя для регулировки различной мощности. Фактическая мощность зависит от выходного теста. Такое же соотношение напряжения стоящая волна является только грубым справочным значением и не очень точным.

4. Выход антенны передатчикаДолжен быть подключен к стандартной частоте 50 ОмС центральной частотой, которая должна соответствовать частоте передачи.

Антенна должна быть на расстоянии 10 метров от передатчика.

Никогда не используйте другие непрофессиональные антенны. В противном случае передатчик не будет нести ответственность за его сжигание! Или он может быть протестирован с помощью макетной нагрузки не менее 100 Вт 50 Ом.

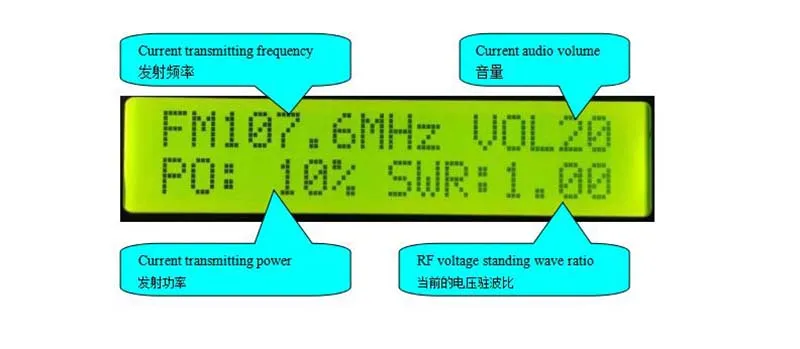

Передатчик защищен от защиты стоящей волны. На рисунке ниже показан значок дисплея с защитой от волн.

Появляются на карте"Пожалуйста, проверьте ANT"Вспышки одновременно.

Он говорит, что антенна VSWR слишком большая, защищена.

Немедленно удалите питание, чтобы проверить, подключена ли антенна и совместима.



Посылка:

1 шт. 50 Вт RF fm-передатчик усилитель

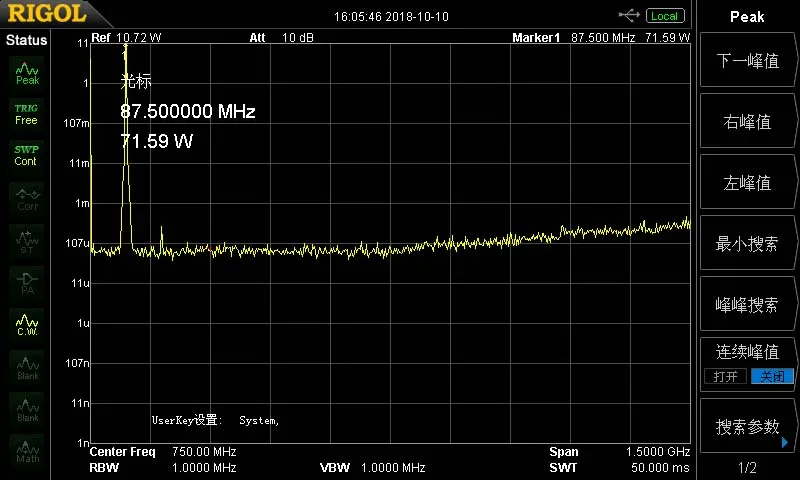

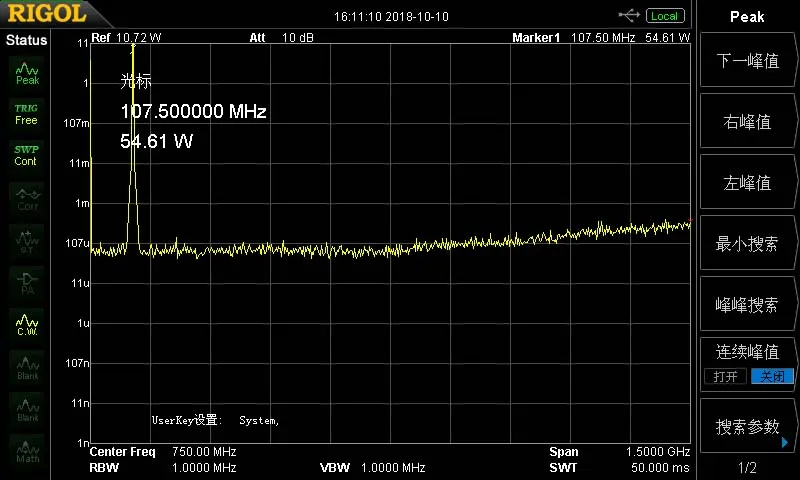

Образец выходной мощности тестовый лист данных:

	频率frequency	工作电压 Операционной Напряжение	工作电流 Рабочий ток	实测输出功率 Измеренная выходная мощность
-1 шт.	88 МГц	13,8 V	8.8A	72 Вт
2	90 МГц	13,8 V	8.4A	68 Вт
3	92 МГц	13,8 V	7.6A	62W
4	94 МГц	13,8 V	6.8A	54 Вт
5	96 МГц	13,8 V	6.5A	52 Вт
6	98 МГц	13,8 V	6.3A	52 Вт
7	100 МГц	13,8 V	6.4A	52 Вт
8	102 МГц	13,8 V	6.8A	53W
9	104 МГц	13,8 V	7.4A	56W
10	106 МГц	13,8 V	7.7A	57W
11	108 МГц	13,8 V	7.8A	54 Вт



Примечание: Вышеуказанные тестовые данные только для справки. Фактическая испытательная мощность каждого устройства отличается из-за тестовой температуры и параметров, таких как Тестовый Кабель и измеритель мощности. Таким образом, фактические данные теста будут смещены.





---

---
