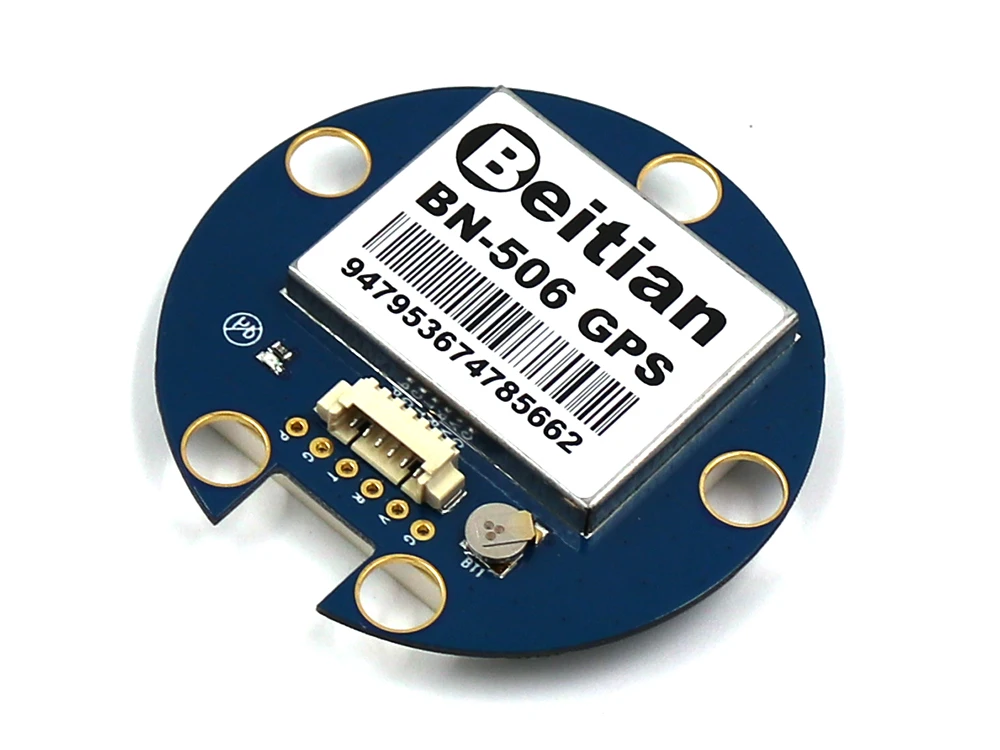

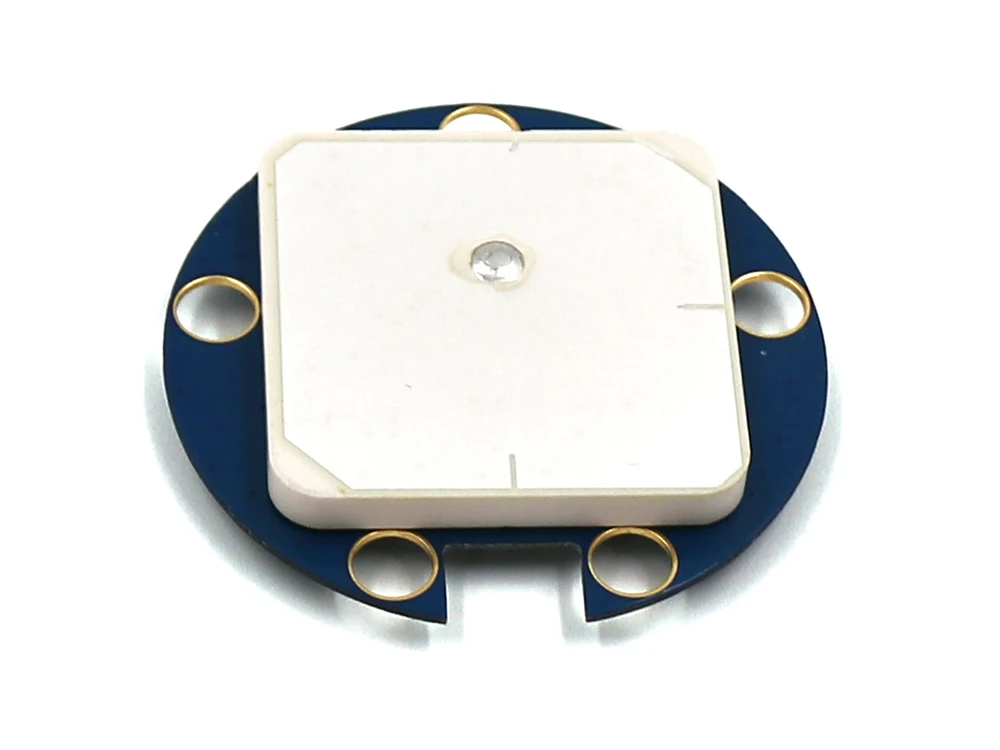

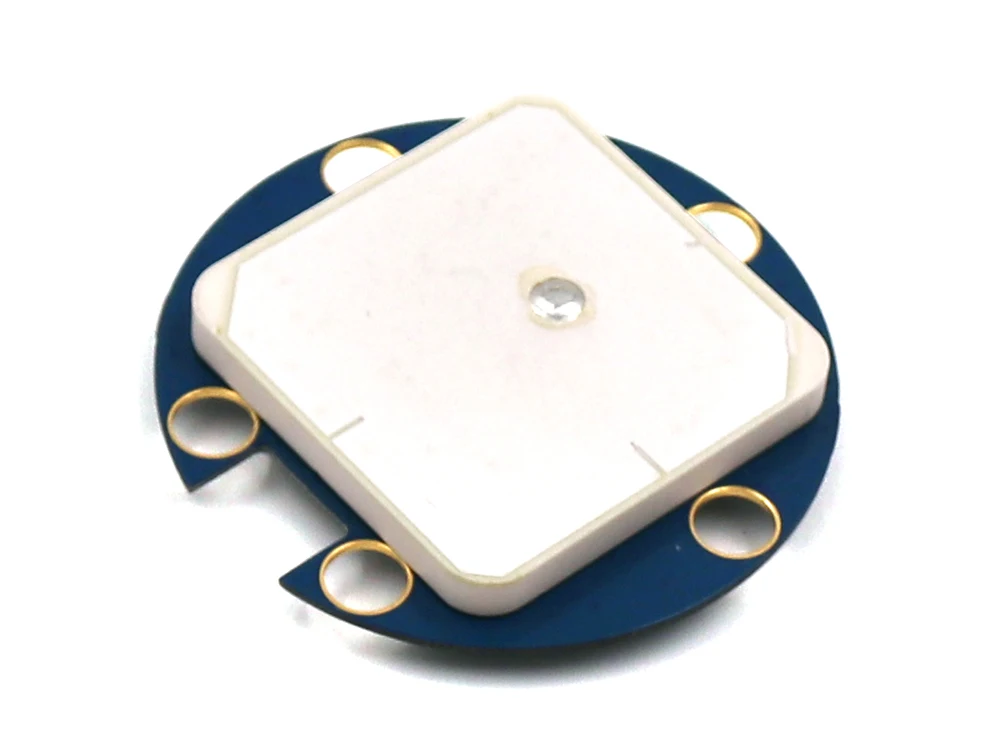

BEITIAN GNSS PPS базовая станция время службы 9600bps NMEA 0183 ttl уровень gps ГЛОНАСС модуль 4 м

Iitem

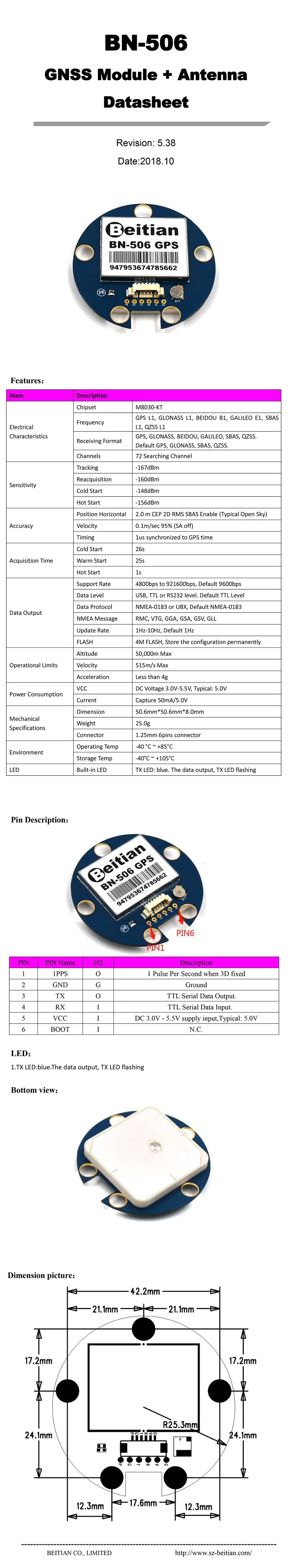

Описание продукта:

Электрические характеристики

Чипсет

M8030-KT

Частота

Gps L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

Gps, ГЛОНАСС, BEIDOU, GALILEO, SBAS, QZSS.

По умолчанию gps, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-156dBm

Точность

Положение по горизонтали

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с gps временем

Время приема

Холодный старт

26 s

Теплый старт

25 s

Быстрый запуск

1 s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

Уровень USB, ttl или RS232. По умолчанию ttl уровня

Протокол передачи данных

NMEA-0183 или UBX, по умолчанию NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4 M FLASH, храните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

50000 м Макс

Равных угловых скоростей

515 м/с Max

Ускорение

Меньше, чем 4g

Мощность потребления

VCC

Напряжение постоянного тока 3,0 V-5,5 V, типичное: 5,0 V

В настоящее время

Захват 50 мА/5,0 в

Механический Технические характеристики

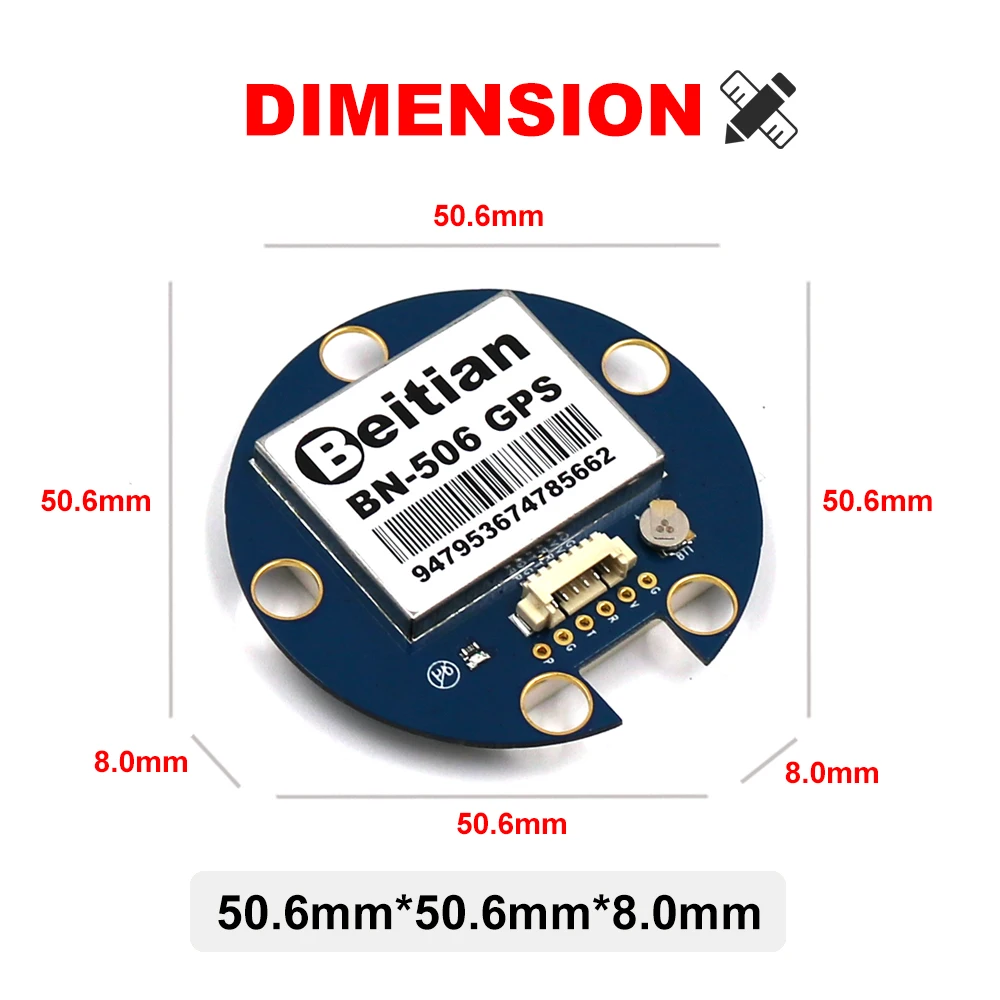

Измерение

50,6mm * 50,6mm * 8,0mm

Вес

25,0 г

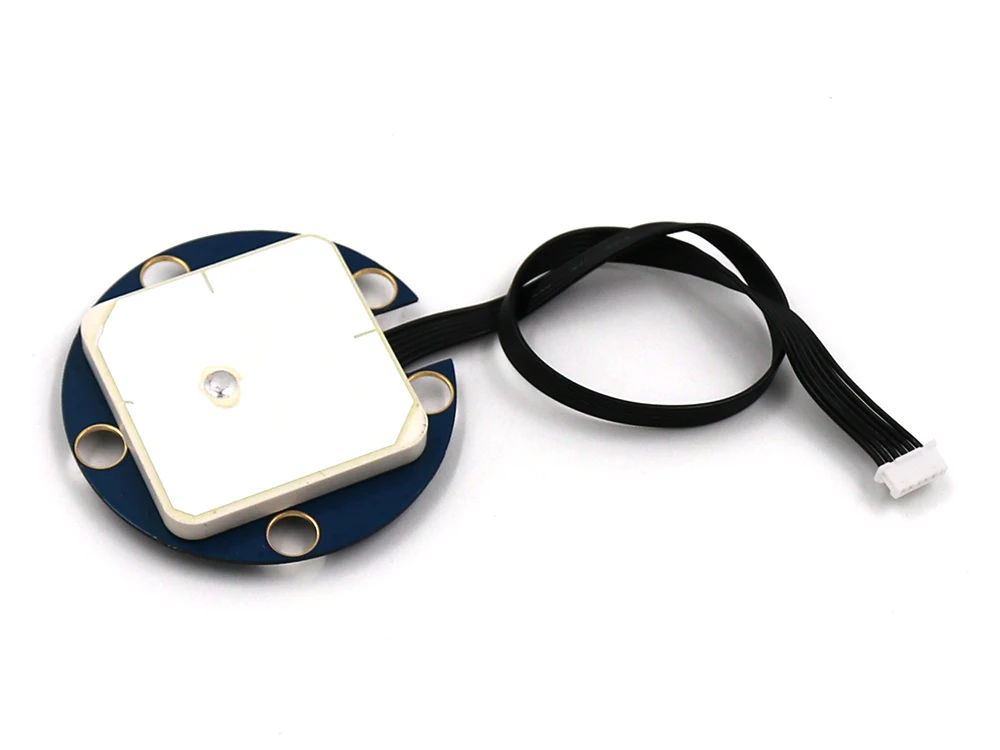

Разъем

1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Светодиодный

Встроенный светодиодный

TX светодиодный: синий. Выход данных, TX светодиодный мигающий

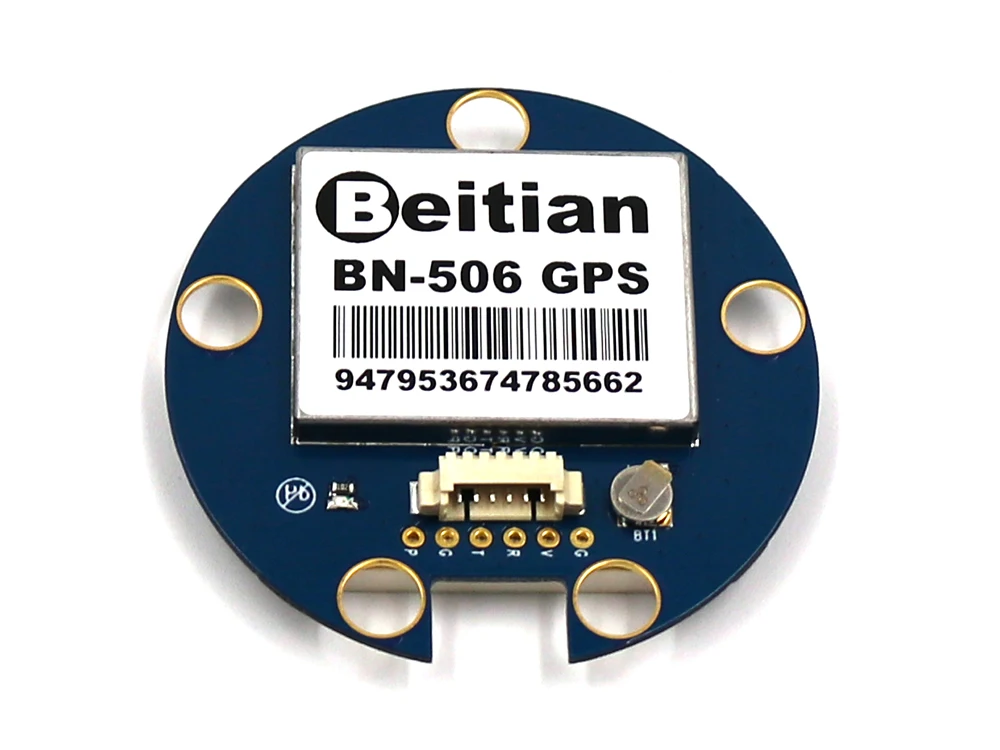

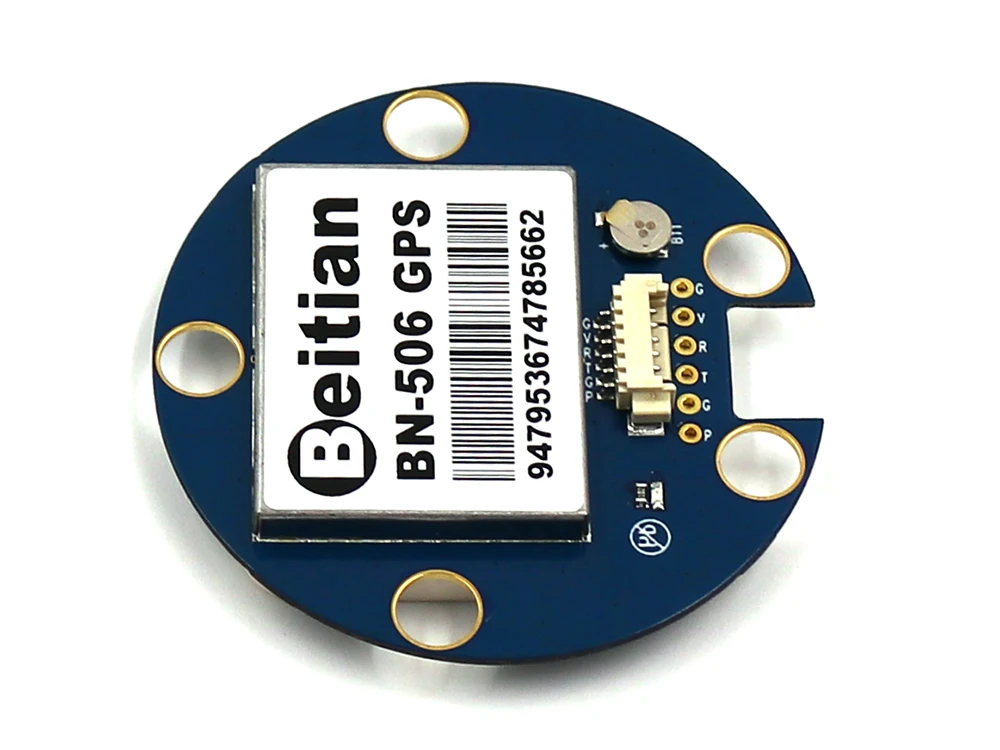

PIN-код

Именной

I/O

Описание продукта:

1

1PPS

O

1 пульс в секунду при 3D фиксации

2

GND

G

Заземления

3

TX

O

Ttl Последовательный вывод данных.

4

RX

Я

Ввод последовательных данных ttl.

5

VCC

Я

Входное напряжение питания 3,0-5,5 В постоянного тока, типичное: 5,0 в

6

BOOT

Я

N.C.
