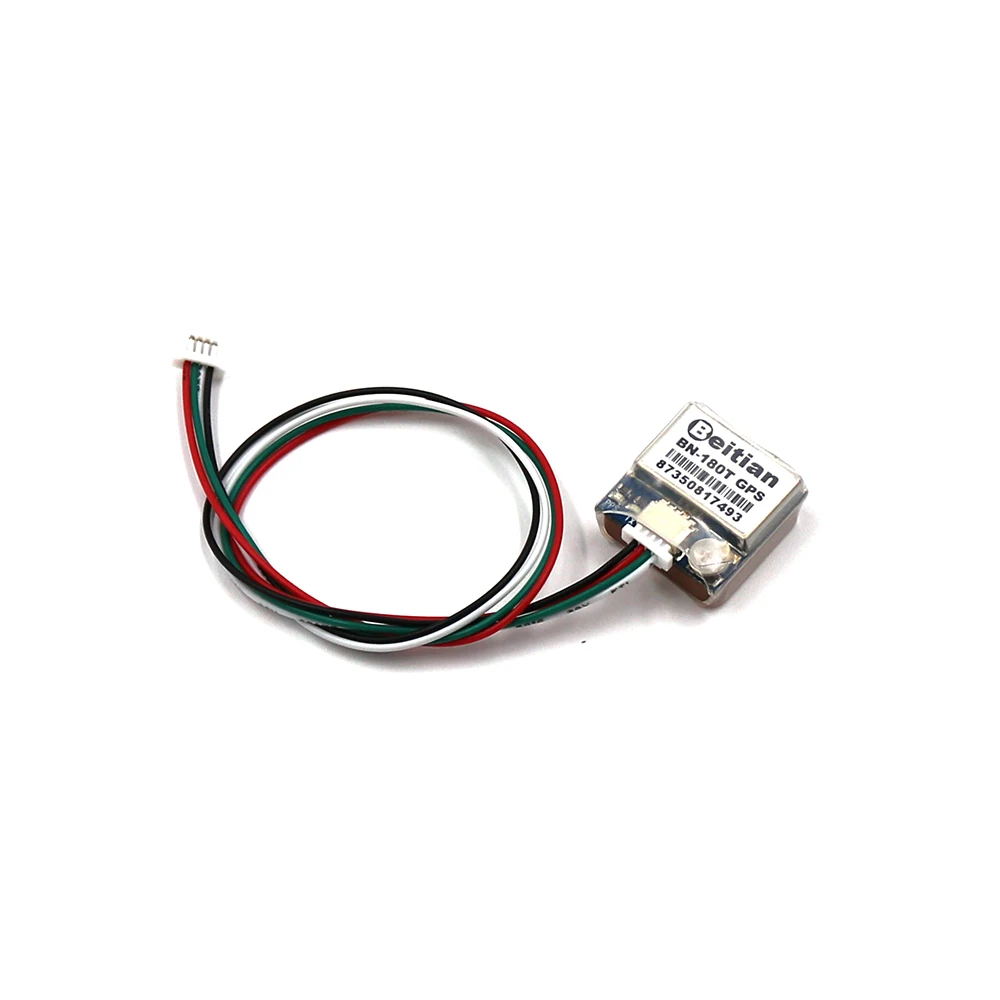

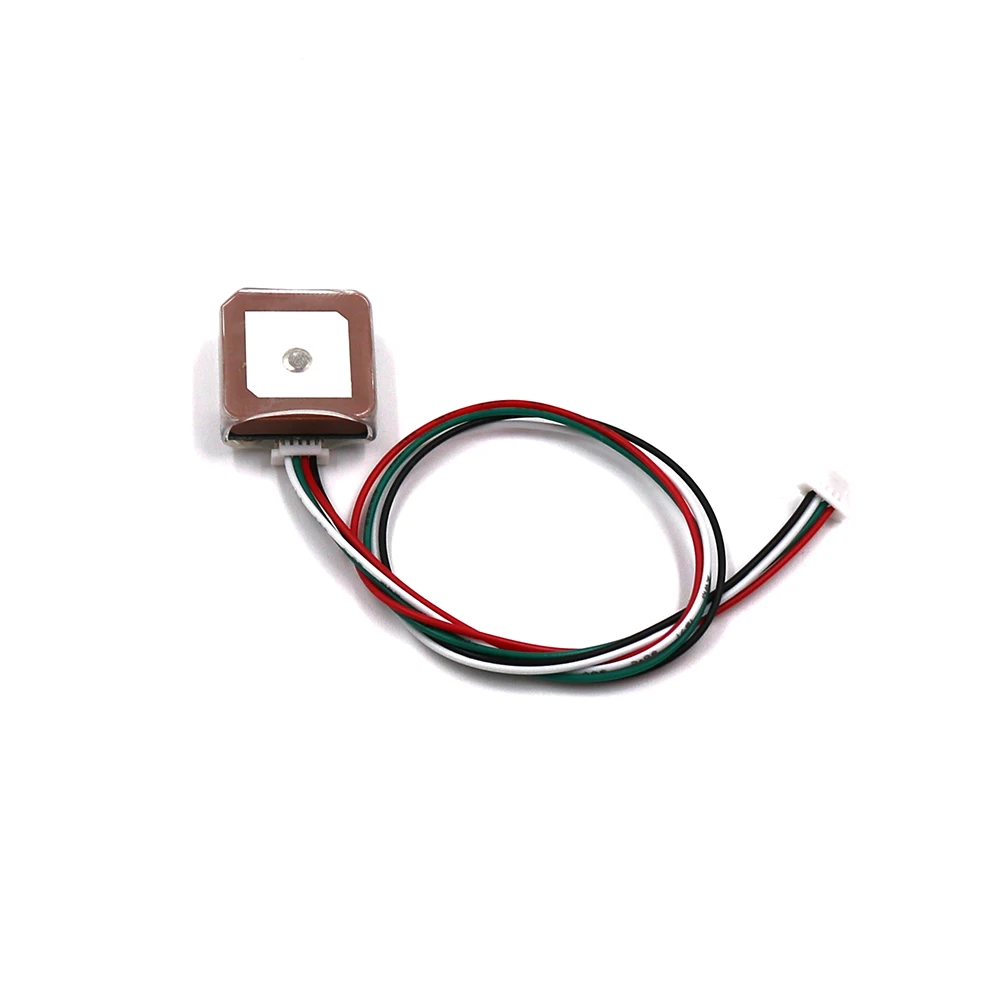

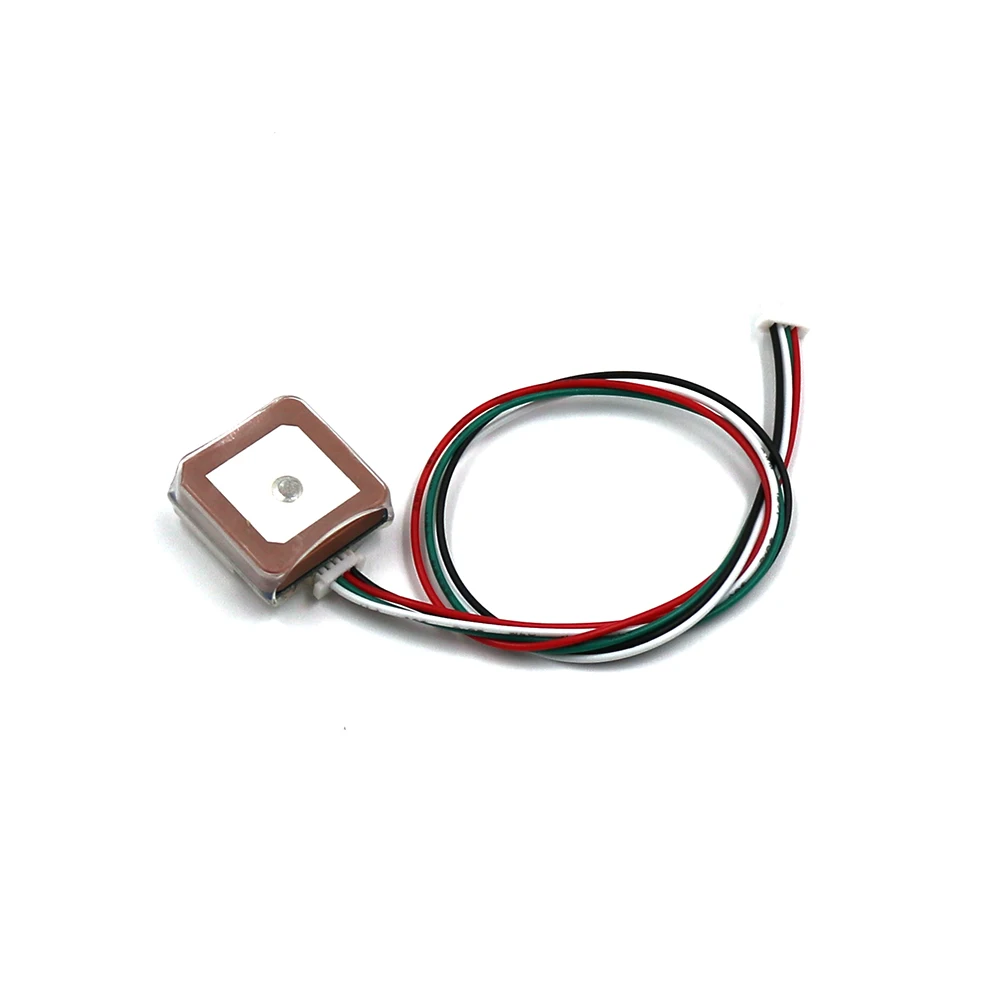

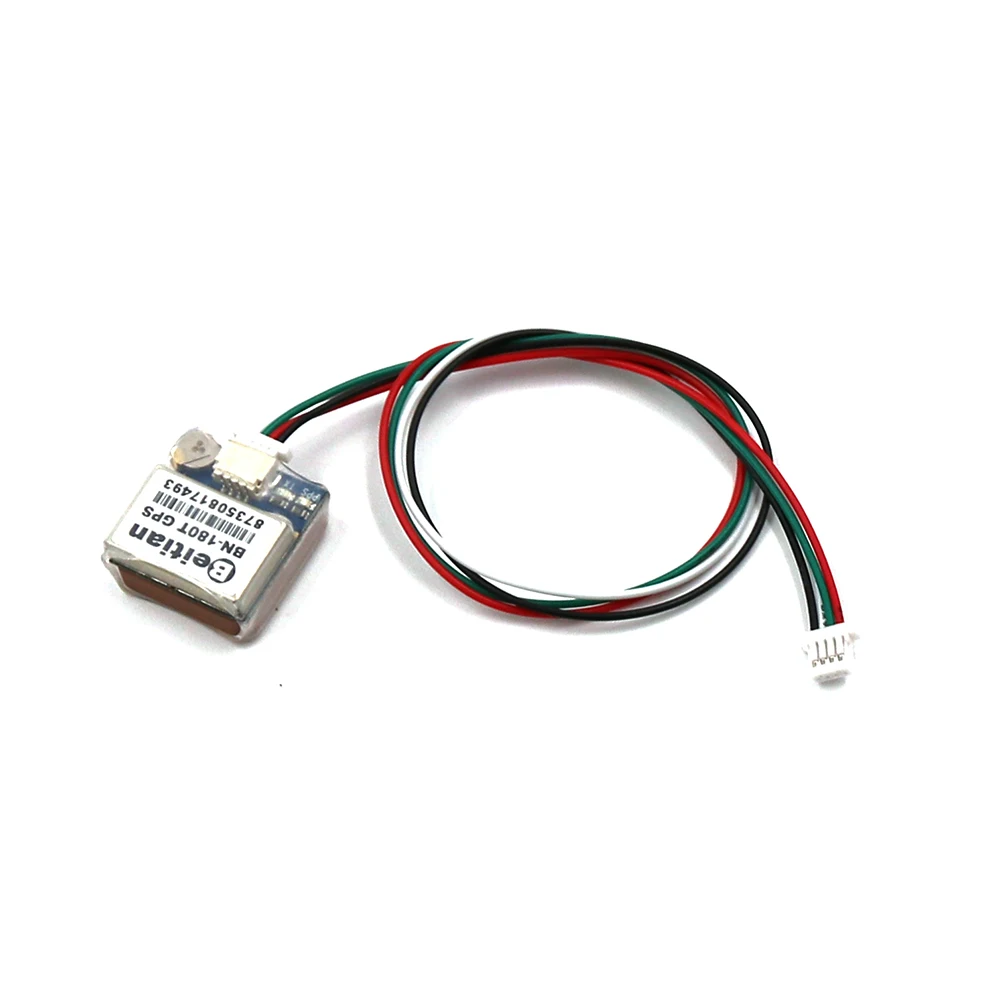

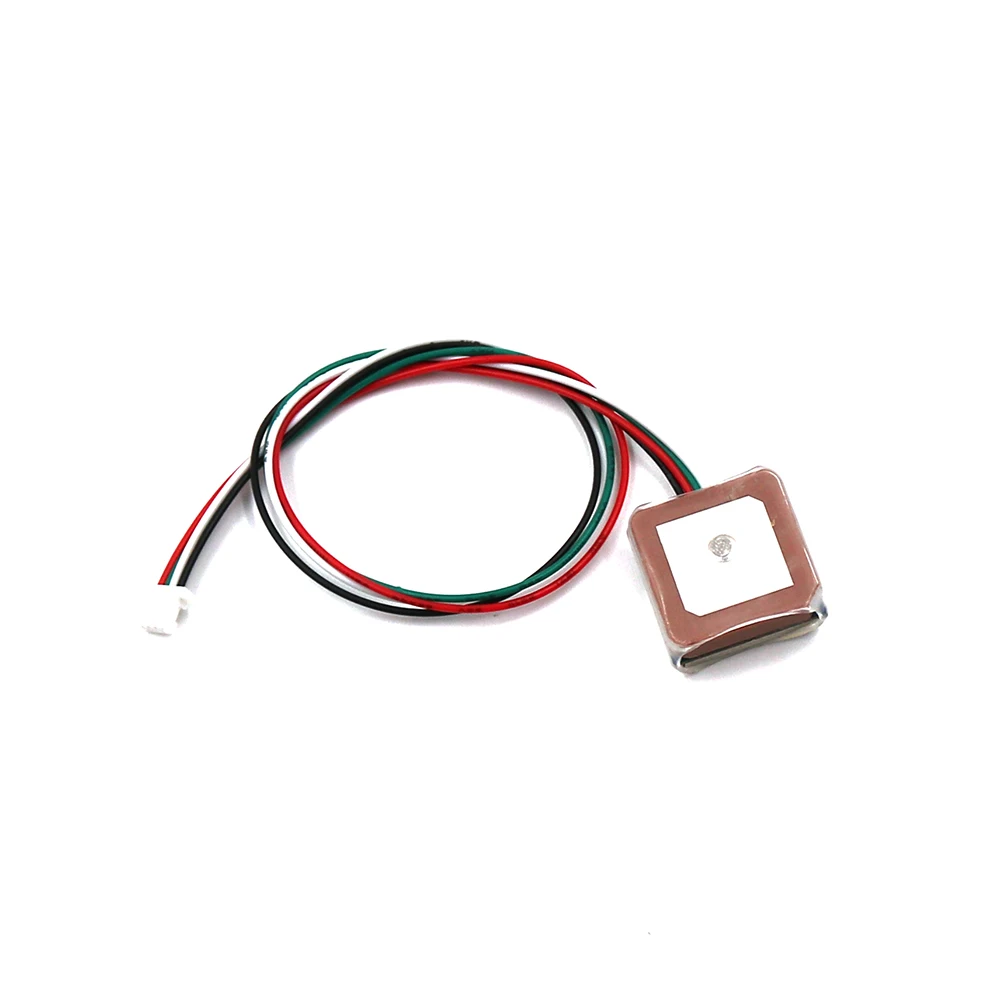

Аксессуары для дрона GPS GNSS модуль APM Pixhawk CC3D Naze32 F3 точное позиционирование полета RC

Iitem

Описание

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, GLONASS, BEIDOU, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поисковых канала

Чувствительность

Отслеживание

-167dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

26s

Теплый старт

25s

Горячий старт

1s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень TTL

Протокол данных

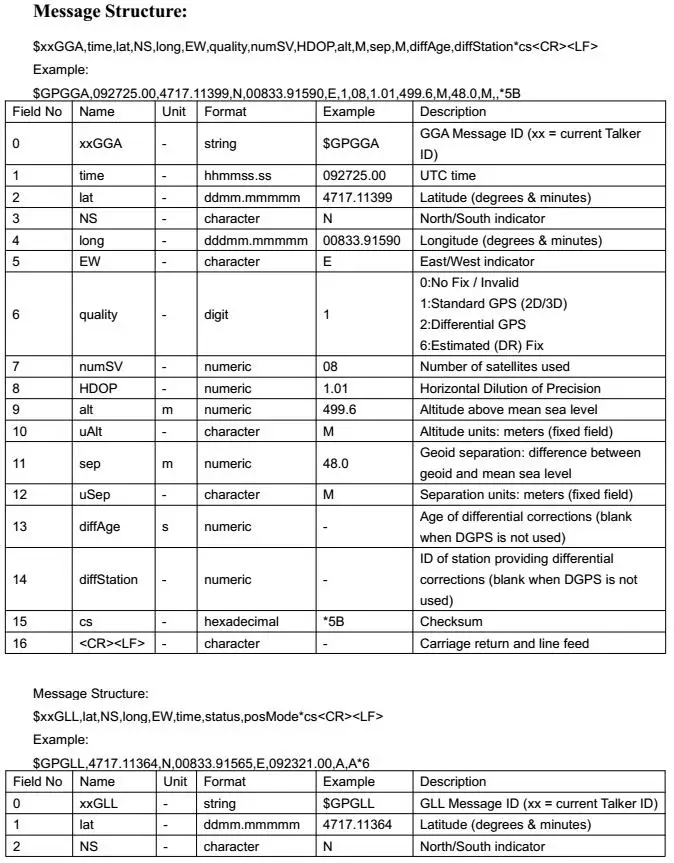

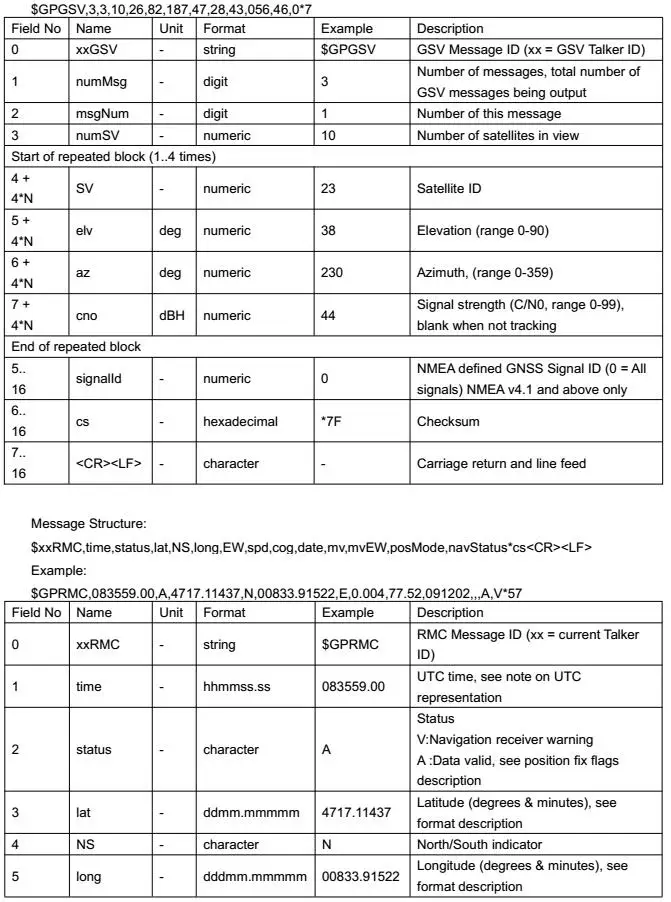

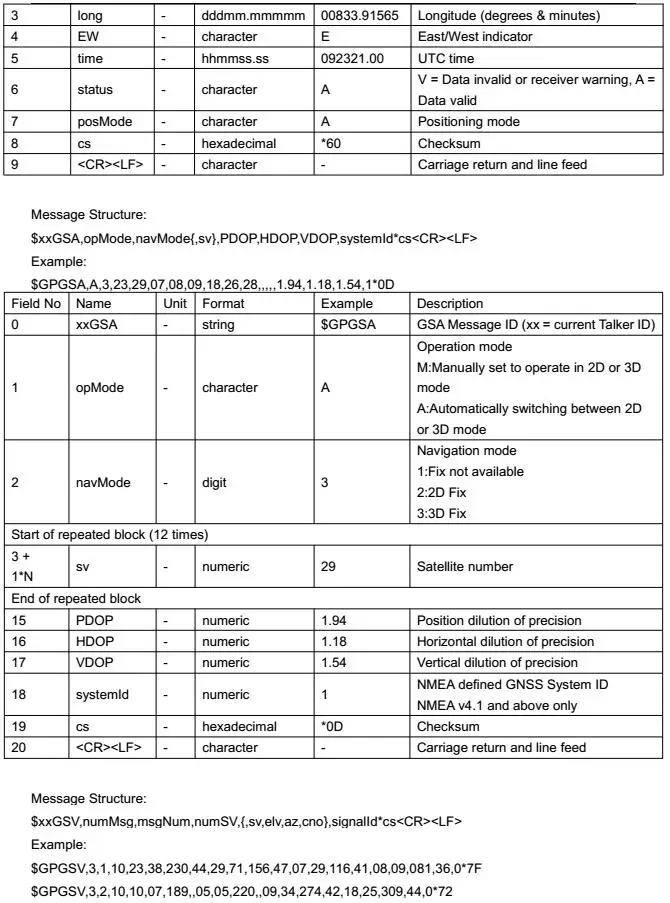

NMEA-0183 или UBX, NMEA-0183 по умолчанию

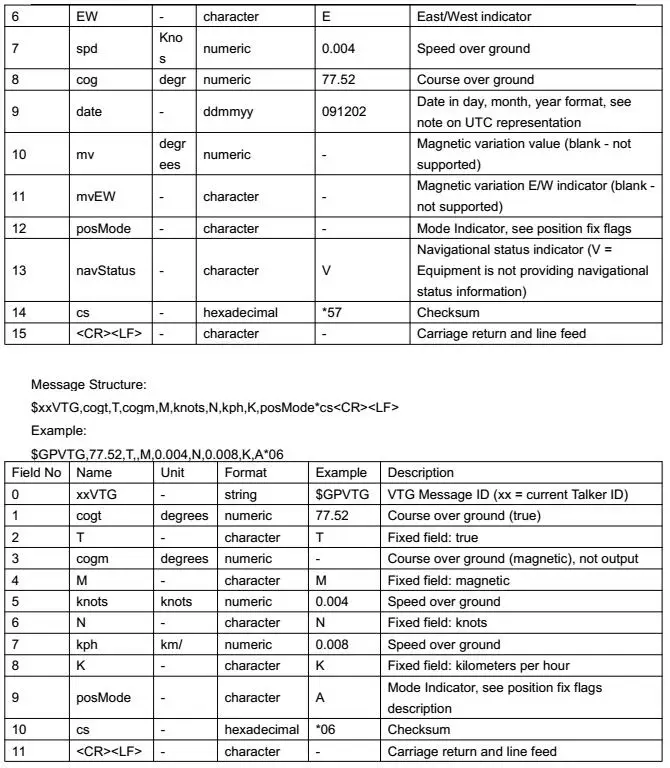

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Параллельные GNSS

1 Гц-10 Гц, по умолчанию 1 Гц

Эксплуатационные ограничения

Высота

50000 м Макс

Скорость

515 м/с макс

Ускорение

Менее 4 г

Энергопотребление

VCC

DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V

Ток

Захвата 50мА/5,0 V

Механические характеристики

Размеры

18 мм * 18 мм * 9 мм

Вес

7,9 г

Соединитель

1,00 мм 4 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

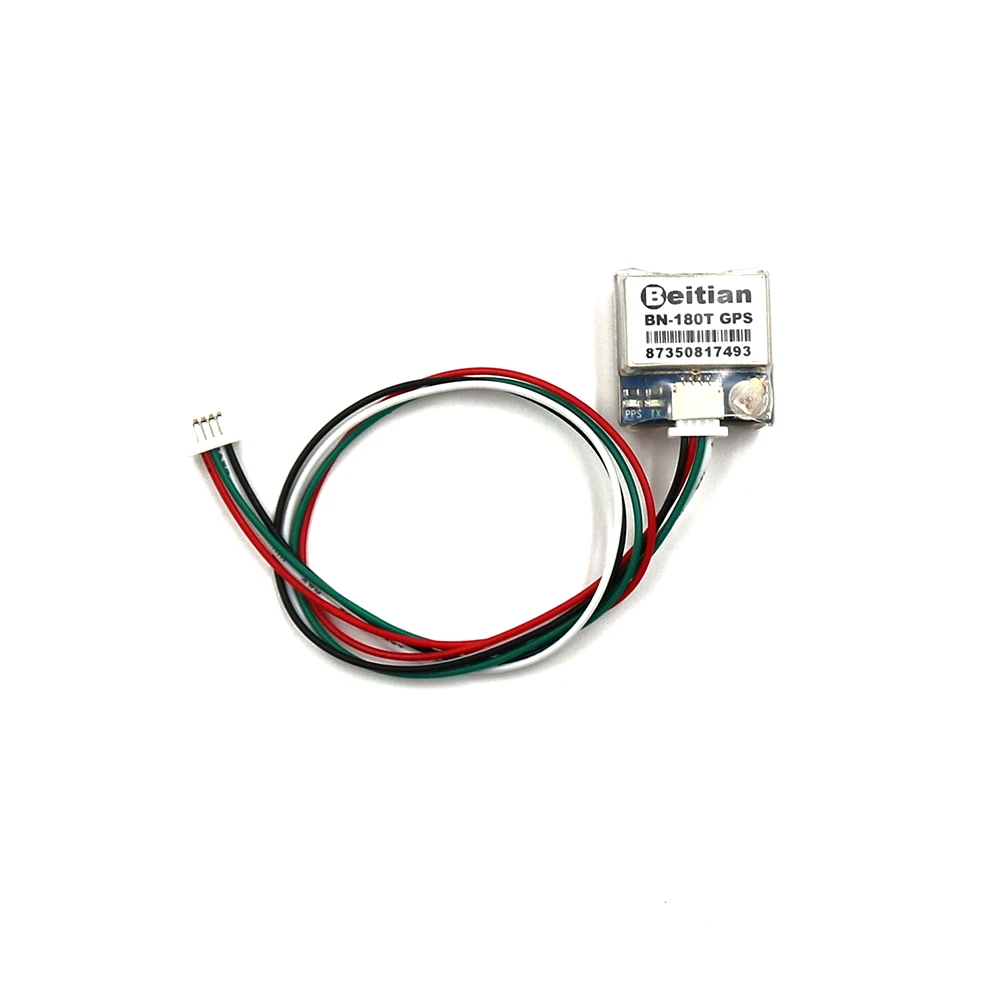

Светодиодный

Встроенный светодиодный

TX светодиодный: синий. Вывод данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Штырь

Контактное имя

I/O

Описание

1

GND

G

Наземный

2

TX

О

Выход серийных данных.

3

RX

I

Серийный ввод данных.

4

VCC

I

DC 3,0 V-5,5 V вход питания, типичный: 5,0 V
