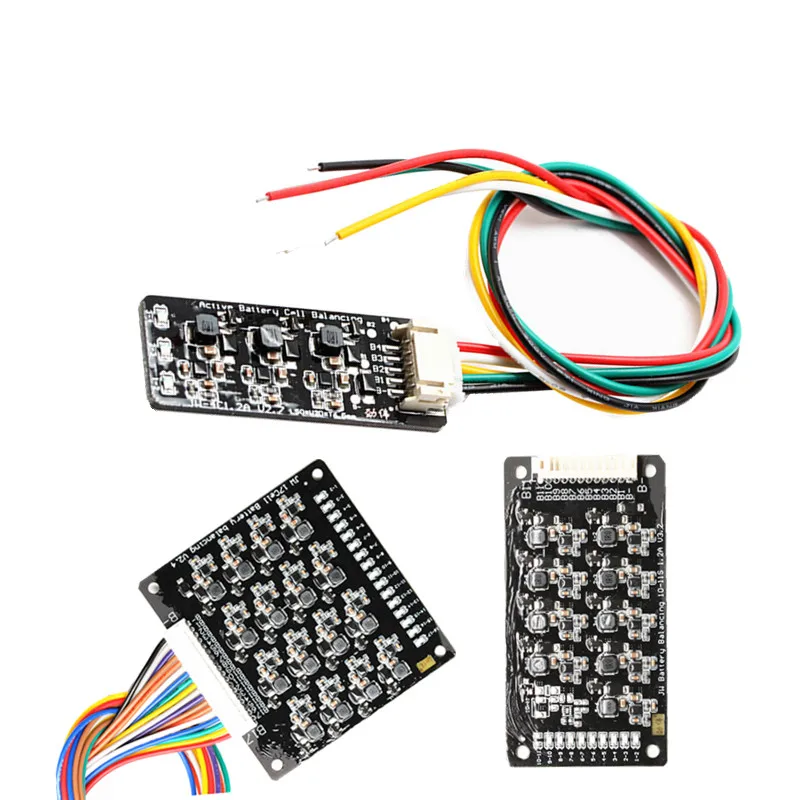

1.2A баланс литий ионный аккумулятор Lifepo4 Батарея Active эквалайзер балансировки

Вторжение

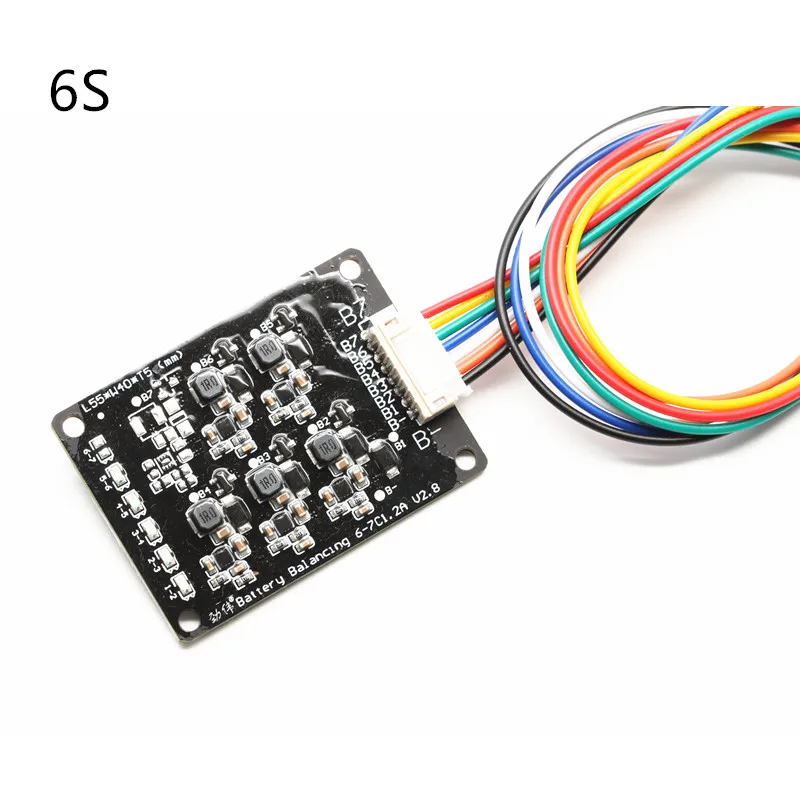

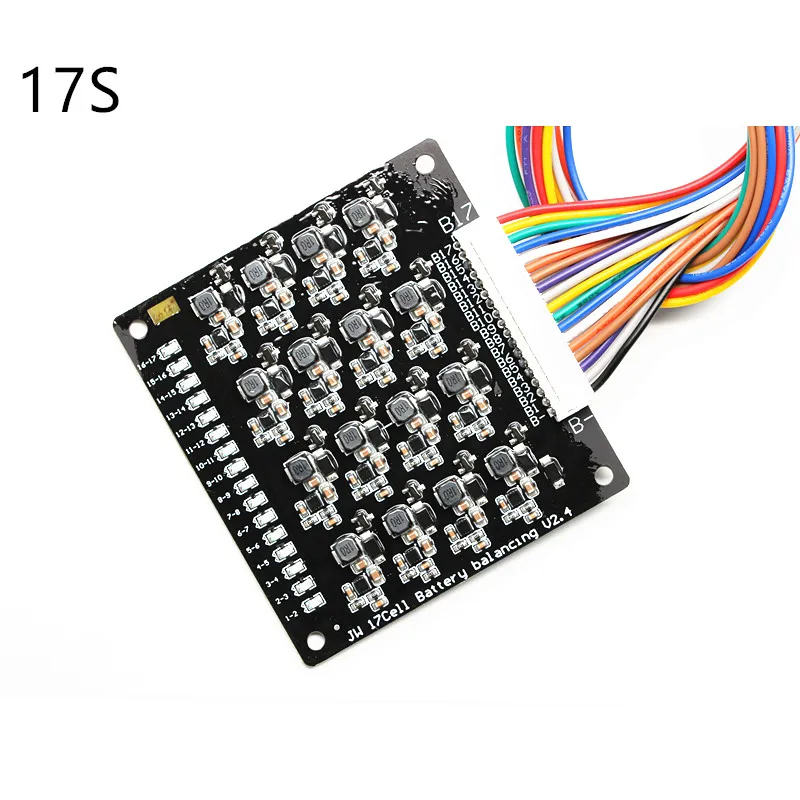

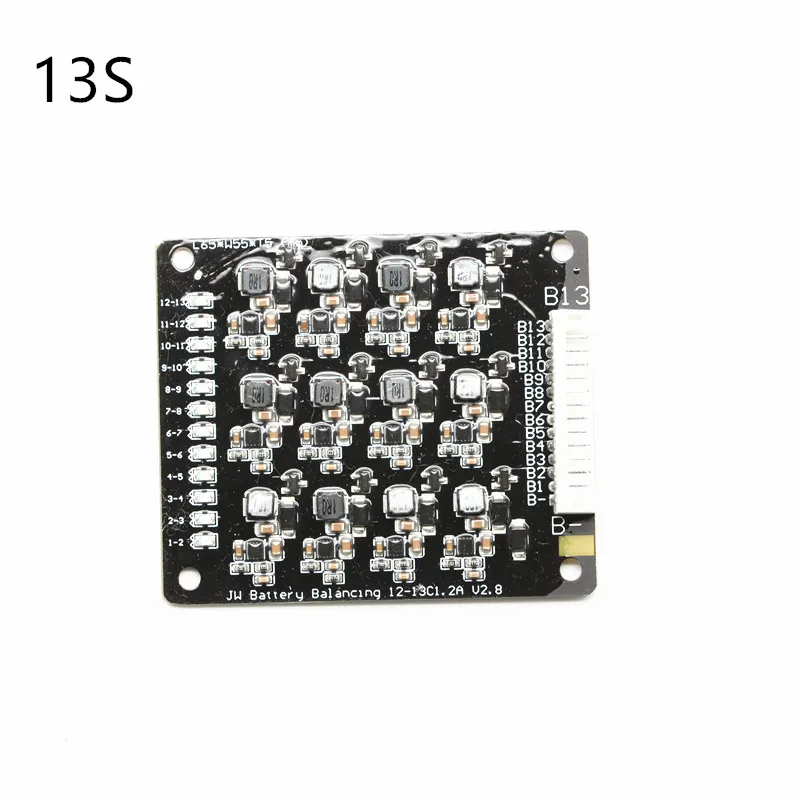

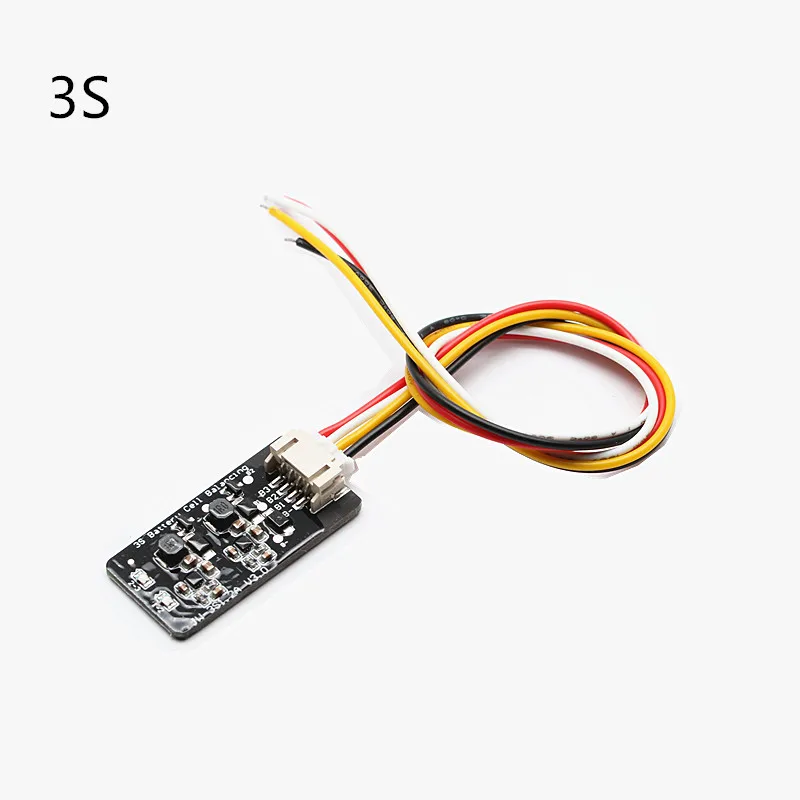

Версия 3S может использоваться для 1S ~ 3S 4S версия может использоваться для 1S ~ 4S 6S версия может использоваться для 1S ~ 6S Версия 7S может использоваться для 1S ~ 7S 13S версия может использоваться для 1S ~ 13S 16S версия может использоваться для 1S ~ 16S Версия 17S может использоваться для 1S ~ 17S 13S Размер: 65*55 Размер 16S: 67*72 мм Общая толщина составляет около 6 мм

Индуктивная плата выравнивания передачи энергии, балансировщик напряжения батареи высокого тока 1.2A, значительно балансирует напряжение батареи, улучшает общую эффективность аккумуляторной батареи!

Индикация баланса: 1. Когда светильник выравнивания включен, работа по выравниванию включена. 2. Выключается equalization светильник, схема выравнивания спит, 3. Светильник выравнивания мигает, индикация строки теряется, или цепь неисправна.

Фетр

Принцип равновесия: Этот модуль находится рядом с перепада давления выравнивания и прилегающей напряжение батареи разница достигает 0,1 V или более. Внутренний баланс триггера работает до тех пор, пока соседняя разница напряжения батареи не остановится в пределах 0,03 в. При зарядке и разрядке аккумуляторной батареи имеется дополнительное давление. Выравнивание пускового механизма, ошибка напряжения аккумуляторной батареи будет возвращена к идеальному значению, уменьшая затраты на техническое обслуживание батареи. Технические параметры: Рабочее напряжение 2,0 V-4,5 V, тройной железа литиевая батарея является обычным явлением, литиевая окись кобальта аккумулятор не является приемлемым. Равновесный ток: Прилегающие разности давлений является 0,1 V или более (ток составляет около 0,5-0.7A); Прилегающие разности давлений выше 0,2 V (максимальная выравнивания ток 1.2A); Чем меньше дифференциальное давление, тем меньше равный ток.

Схема проводки с четырьмя полосками выглядит следующим образом, а другие серийные номера такие же! Примечание (13 или более штепсельных вилок должны быть вставлены в обязательном порядке, сначала коснитесь B-pins и аккуратно вставьте их вверх, в противном случае это может привести к тому, что плата выгорит)

Определение проводки: B-, общий отрицательный полюс аккумуляторного блока (отрицательный полюс первого аккумулятора) B1, положительный электрод первого аккумулятора B2, положительный электрод второго аккумулятора B3.... и так далее.

Определение проводки: B-, полный отрицательный полюс аккумуляторной батареи (отрицательный полюс первой батареи) В1, положительный электрод первой батареи В2, положительный электрод второго аккумулятора В3.... и так далее.
