Примечание:

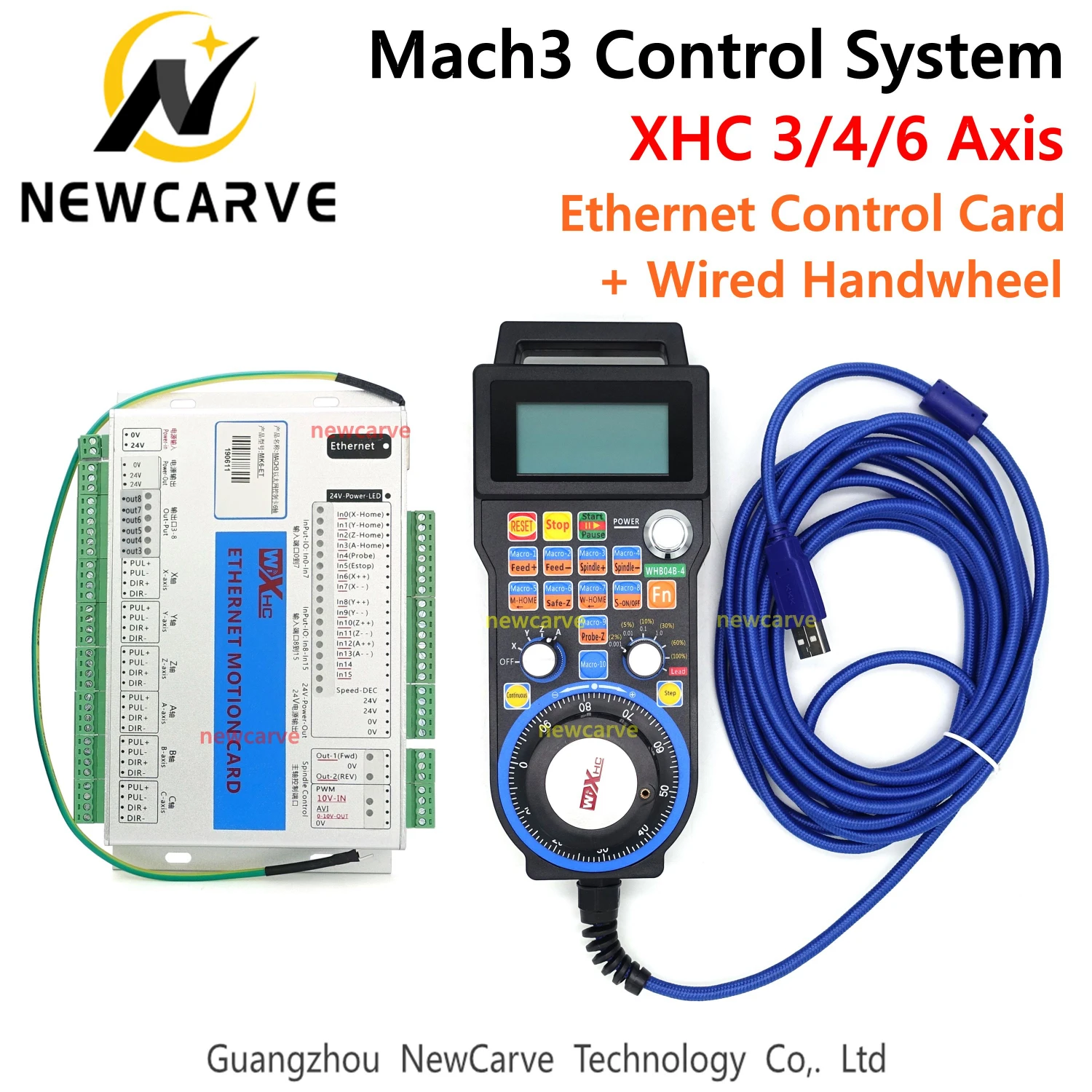

3-осевой комплект: 3 оси Ethernet карты +4 оси маховик

4-осевой комплект: 4 оси Ethernet карты + 4 оси маховик

6-осевой комплект: 6 оси Ethernet карты + 6 оси штурвал задвижки

Упаковочный лист:

1 * USB MPG подвесной маховик с usb-кабелем

1 * Mach3 Ethernet USB карта управления движением

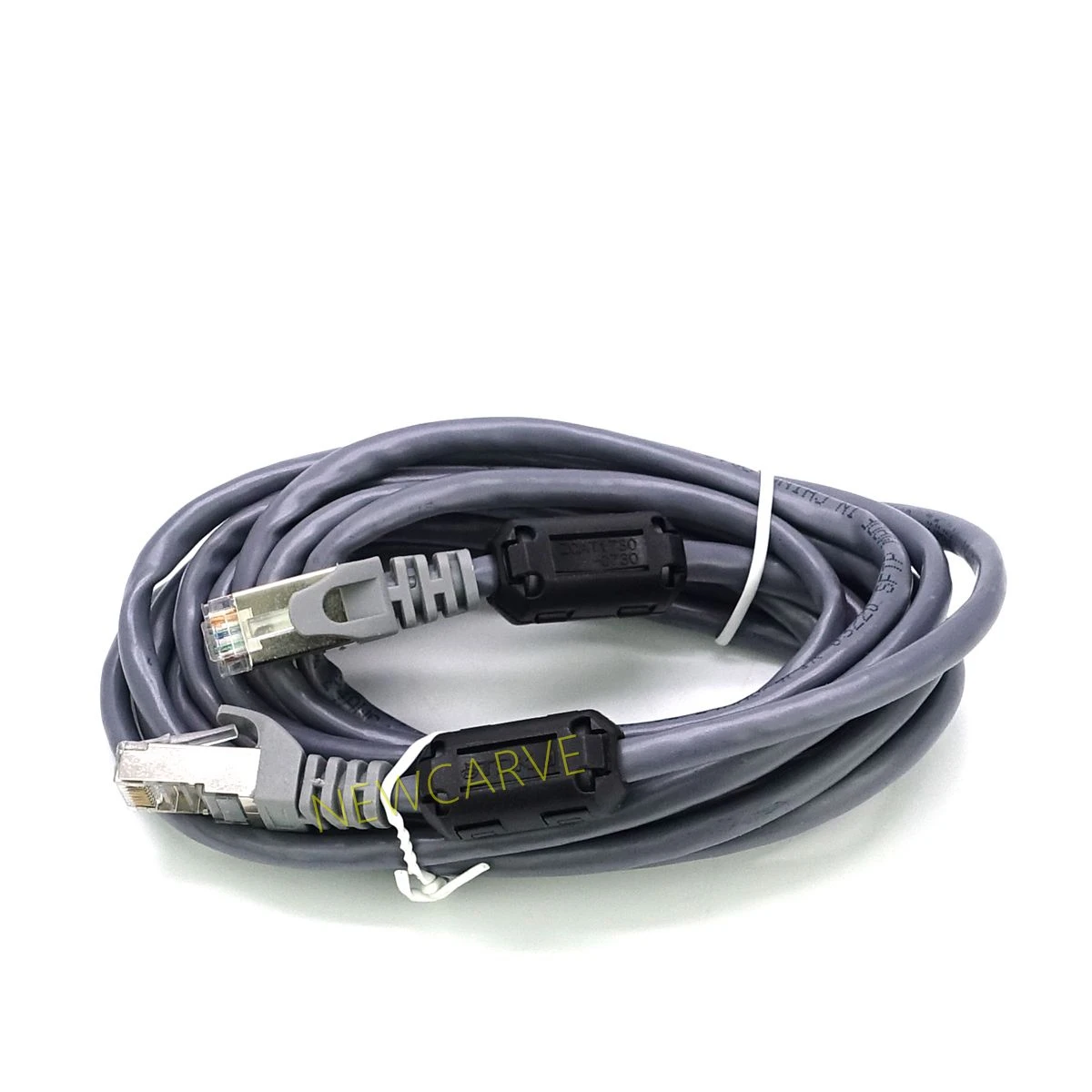

1 * USB кабель

1 * Руководство по эксплуатации на английском языке

Программное обеспечение будет отправлено по электронной почте.

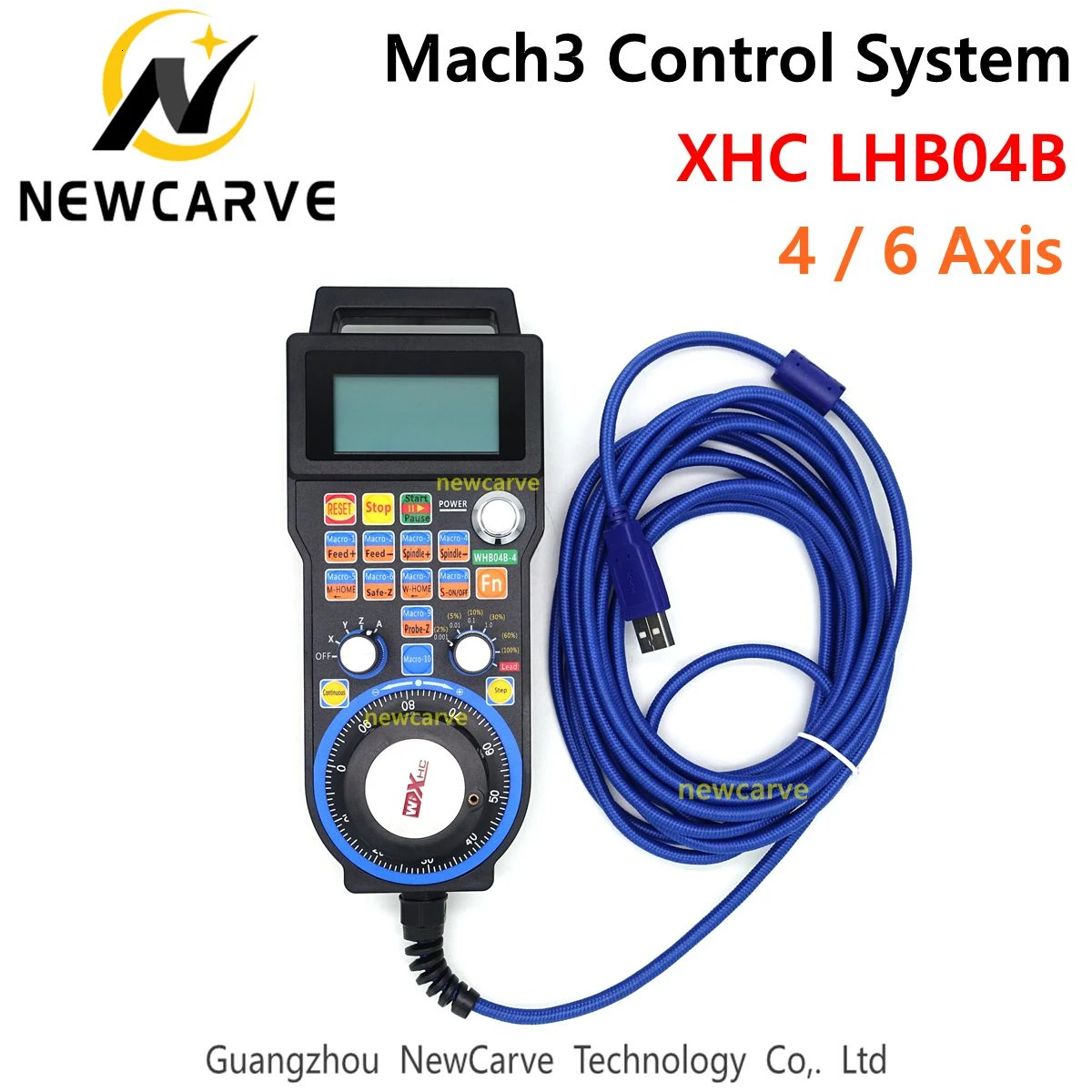

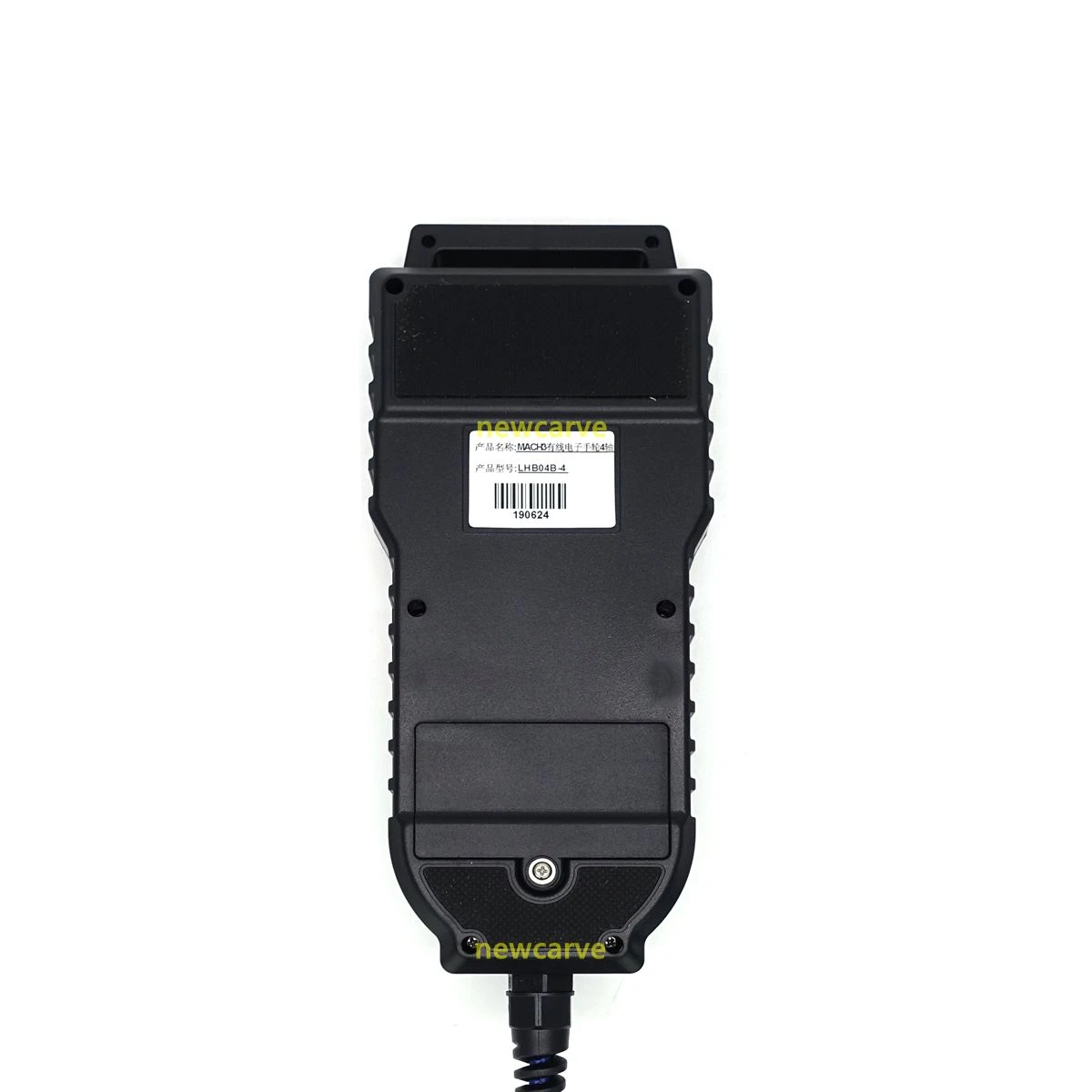

ПараметрыОт LHB04B штурвал задвижки

LHB04B-4 4 оси, поддержка 4 осей с x,y,z, a

LHB04B-6 6 осей, поддержка 6 осей с x,y,z,a,b,c

Подходит для MACH3 Системы

1. Особенности:

-Работать для Mach3

-Поддержка 4 осей. 4-я ось-ось A, функция no A = 0 (функции оси не такие, как остальные 3 оси)

-Все кнопки можно программировать

-О ручном колесе, вы двигаетесь медленно, машина работает медленно; Также вы двигаетесь быстро, машина работает быстро.

-Богатый дисплей большого ЖК-экрана в режиме реального времени:

-Отображение состояния машины, запуска, паузы, холостого хода, значения шага

-Отображение координат рабочего места X y Z и координат оси x y z

-Показывает скорость подачи, скорость вращения шпинделя

2. Ленточный переключатель для легкой работы:

-Переключение координат по оси X

-Переключение координат оси y

-Переключение координат оси z

-Переключатель ручной направляющей колеса

С автоматической подачей переключатель регулировки

-Переключатель скорости

3. Общие характеристики

4. Вложения

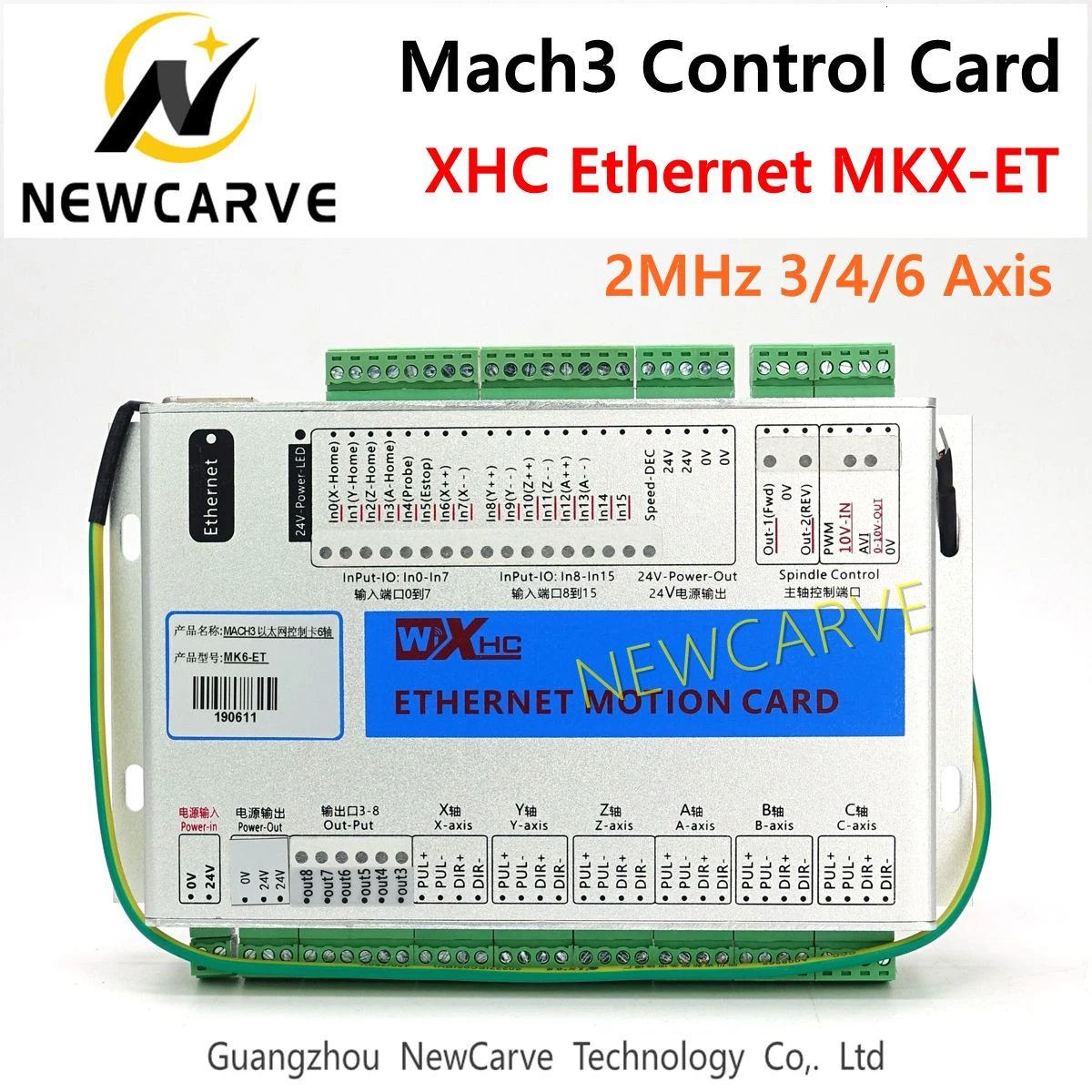

Спецификация MKX-ET Ethernet Breakout Board

Партномер: MKX-ET

Размер: 184*127*30 мм

MKX-ET имеет 3 серии: работает с системой CNC Mach3 под всеми платформами windows

MK3-ET: 3 оси motion карты.
MK4-ET: 4 оси motion карты.
MK6-ET: 6 оси motion карты.

1.Основные характеристики

1. Поддерживает все версии Mach3, подходит только для операционной системы Windows, поддерживает только интерфейс s Ethernet, требуется Настройка ip-адреса связи.
2. Поддержка Скорость вращения шпинделя отзывы функция.
3. Поддержка функции включения-выключения.
4. Поддержка кабеля Ethernet до 10 метров, нет необходимости устанавливать драйвер, подключи и работай;
5. Поддержка до 6-axis связь, включая занятия бегом 6-осевой связь. (В зависимости от модели, количество осей отличается)
6. Имеет импульсный выход 2000 кГц, поддерживает дифференциальный сигнал, поддерживает сервопривод/шаговый двигатель.
7. Имеет индикатор состояния, вы можете задать Статус подключения, Статус подключения Mach3, работу, различный статус с первого взгляда.
8. Имеет 16 входных портов, 8 выходных портов, поддерживает расширение ввода и вывода всех разъемов IO, сильную защиту от помех, стабильную производительность.
9. Поддерживает скорость вращения шпинделя PWM; Поддерживает импульсный и направленный выход шпинделя;
10. Поддержка шпинделя от 0 до 10 в аналоговый выход напряжения.
11. 184x127x30 мм, алюминиевый корпус, защитные помехи, стабильные и надежные.

2. Общие характеристики

3. Вложения

Применение и подключение:
