2 шт. демо-плата для ЖК-дисплея LORA1280 SX1280 4G диапазон между передатчиком и

2 шт. LORA 2,4G демонстрационная плата + 2 шт. LORA 1280 SX1280 Беспроводной RF модуль | ЖК-дисплей демонстрационная плата для NiceRF 2,4G LORA RF модуль SPI модуль mareaure диапазон между передатчиком и приемником

2 шт. LORA1280 с антенной беспроводной Радиочастотный приемопередатчик 2,4G LORA RF модуль

2 шт., демонстрационная плата для LORA1280 с функцией, чтобы определить диапазон между передатчиком и приемником

2.1 Описание функции

Беспроводной модуль SX1280 начиная с демонстрационной платы в основном реализует функцию демонстрации диапазона SX1280 и двусторонней связи в режиме LoRa. И изменение параметров в обоих режимах.

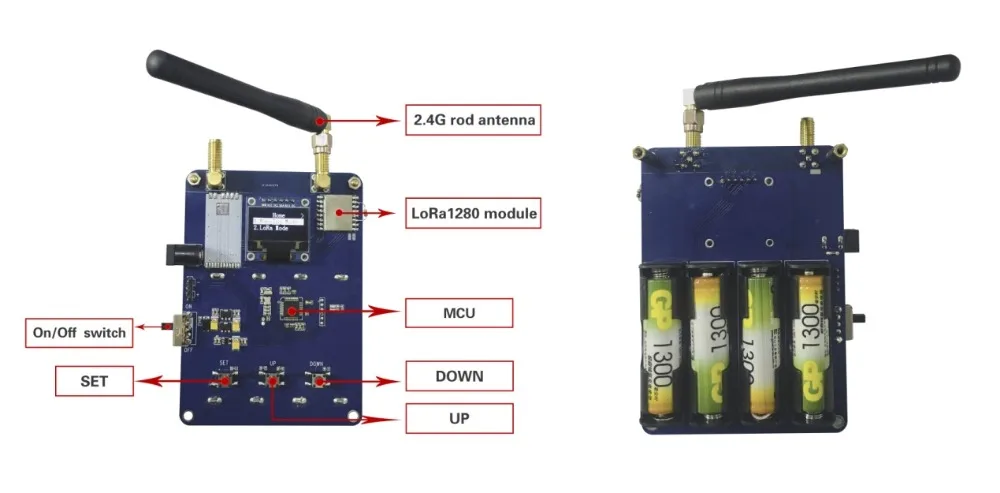

Функция кнопки 2,2

На демонстрационной панели есть три кнопки, которые оснащены кнопками, кнопками вверх и вниз; Функции:

2.3 способ работы:

Нормальный источник питания, переключение выключателя питания, включение питания, основной интерфейс появится на ЖК-экране демонстрационной платы. Основной интерфейс имеет две категории: режим диапазона и режим LoRa. Выберите для ввода опции и нажмите кнопку SET для возврата. Нажмите и удерживайте набор. Переместите курсор вверх и вниз, нажав кнопку «вверх» и коротко нажав кнопку «вниз». Интерфейс режима диапазона разделен на три основных варианта: начиная мастер, начиная раб и настройки. Интерфейс LoRa Mode разделен на два основных варианта: коммуникация и настройка. Функции и работа каждого варианта описаны ниже.

3. Описание демонстрационного интерфейса SX1280

3,1 основной интерфейс

3,2Интерфейс режима диапазона:

Выберите режим ожидания от главного интерфейса. Нажмите кнопку SET, чтобы перейти к интерфейсу режима ranging. Нажмите и удерживайте кнопку SET, чтобы вернуться к основному интерфейсу от интерфейса режима ranging

.

3.2.1Диапазон хост-интерфейса:

Выберите начиная мастер из интерфейса режима диапазона и нажмите кнопку SET, чтобы войти в хост-интерфейс. Нажмите и удерживайте кнопку SET, чтобы вернуться к интерфейсу режима начиная от хост-интерфейса.

Когда хост находится в диапазоне, хост входит в этот интерфейс и может отображать расстояние.

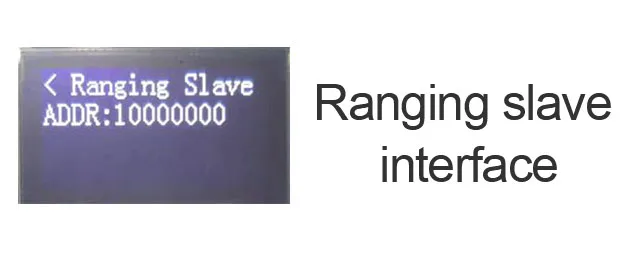

3.2.2 диапазон подчиненного интерфейса:

Для входа в подчиненный интерфейс нажмите кнопку SET. Нажмите и удерживайте кнопку «SET», чтобы вернуться к интерфейсу режима «ranging mode» из подчиненного интерфейса.

Раб входит в этот интерфейс во время выдвижения;

3.2.3 набор параметров настройки интерфейса:

Выберите из интерфейса режима диапазона. Короткое нажатие кнопки SET для входа в набор интерфейсов настройки параметров диапазона.

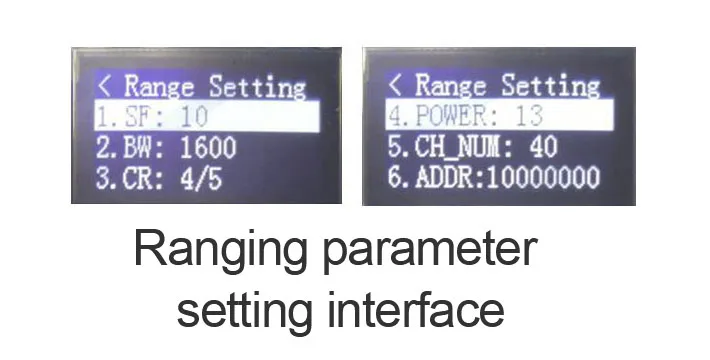

Есть две страницы в интерфейсе настройки параметров диапазона. Нажмите кнопки вверх и вниз, чтобы выбрать параметр, который будет установлен. Для начала модификации нажмите кнопку SET. Нажмите кнопку вверх или вниз, чтобы изменить заданные параметры. Наконец, нажмите кнопку SET для завершения модификации.

A. SF: фактор распространения

B. BW: полоса пропускания

C. CR: скорость кодирования

D. Мощность: мощность

E. CH_NUM: номер канала

F. ADDR: адрес

3,3 LoRa Интерфейс режима:

Выберите режим LoRa из главного интерфейса. Нажмите кнопку SET, чтобы войти в интерфейс LoRa mode. Нажмите и удерживайте кнопку SET, чтобы вернуться к основному интерфейсу из интерфейса LoRa mode.

3.3.1 LoRa интерфейс связи:

Выберите связь из интерфейса LoRa mode и нажмите кнопку SET, чтобы войти в интерфейс LoRa Communication. Нажмите и удерживайте кнопку SET, чтобы вернуться к интерфейсу LoRa mode из интерфейса LoRa communication.

Когда LoRa трансивер отображает связь, введите этот интерфейс, без настройки master И slave, модуль будет автоматически переключаться;

3.3.2 LoRa интерфейс параметров:

Выберите настройки из интерфейса LoRa mode и нажмите кнопку SET, чтобы войти в интерфейс настройки параметров LoRa. Нажмите и удерживайте кнопку SET, чтобы вернуться к интерфейсу LoRa mode из интерфейса настройки параметров LoRa.

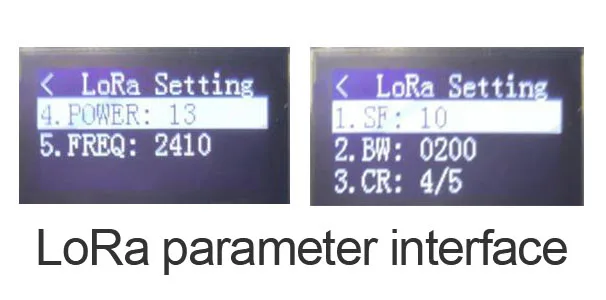

Интерфейс настройки параметров LoRa имеет две страницы. Чтобы перейти к следующей странице, нажмите кнопку вниз, чтобы короткое нажатие. Чтобы перейти на предыдущую страницу, нажмите кнопку «вверх», чтобы короткое нажатие. Метод настройки параметров выглядит следующим образом: переместите курсор к опции для изменения параметра, короткое нажатие кнопки набора для выбора, короткое нажатие кнопки «вверх» и кнопки «вниз» для изменения заданных параметров и, наконец, нажмите кнопку «set» для завершения модификации..

A. SF: фактор распространения

B. BW: полоса пропускания

C. CR: скорость кодирования

D. Мощность: мощность

E. FREQ: частота

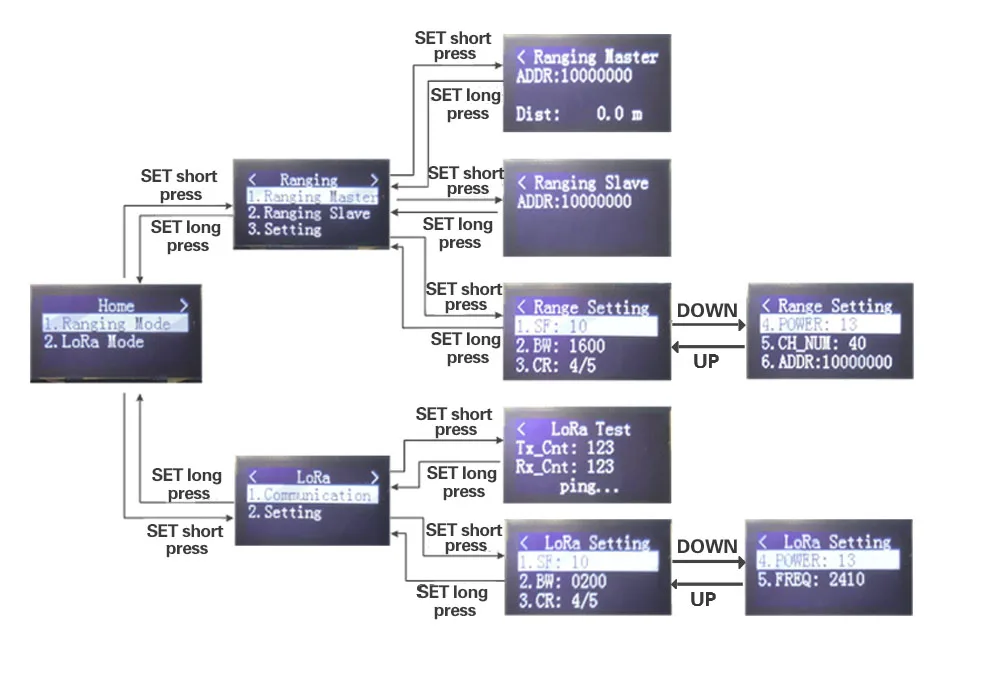

3.4 схемы интерфейса

4.SX1280 Коммуникационный тест и метод работы

4,1 диапазон работы:

Подготовьте две демонстрационные доски SX1280 и выберите Интерфейс режима диапазона. (Установите параметры диапазона на то же самое, в противном случае связь не будет нормальной)

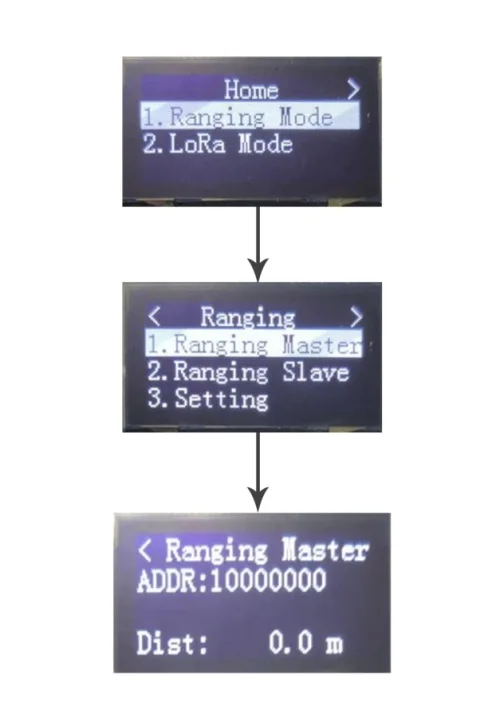

1. Выберите один набор в качестве хоста диапазона: основной интерфейс-режим диапазона-хост-интерфейс.

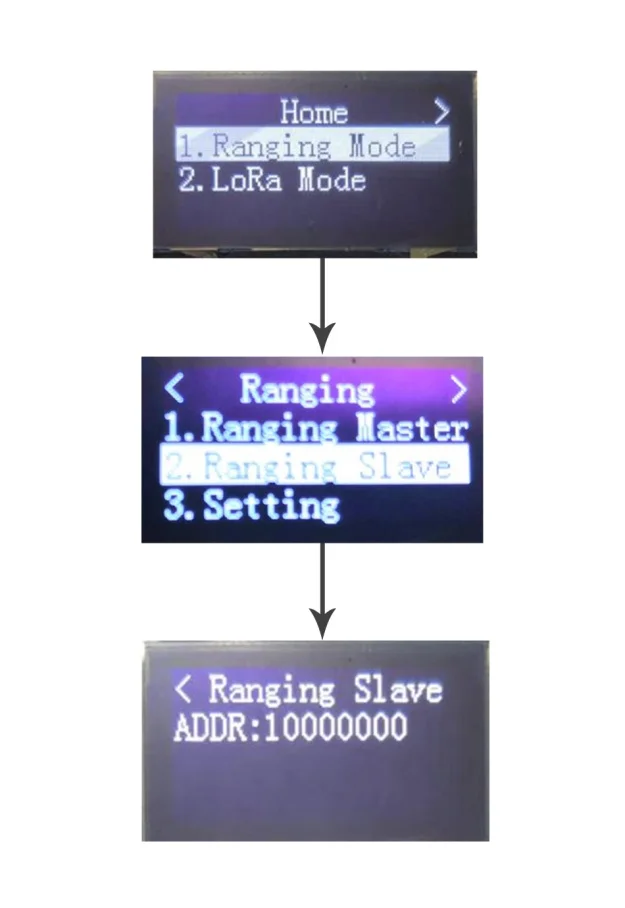

2. Другой установлен на расстоянии измерительного раба: основной интерфейс-Интерфейс режима диапазона-начиная от машинного интерфейса.

В настоящее время, статус индикатора светильник наблюдается; Индикатор светильник мигает синим для беспроводного модуля, чтобы общаться в обычном режиме, и начиная успешно выполнено; В красном цвете беспроводной модуль не поддерживает связь, и диапазон не срабатывает. Расстояние, отображаемое на дисплее диапазона, отображается на экране хоста диапазона, как показано на рисунке:

4.2 теста на связь:

Подготовьте две демонстрационные доски SX1280 и выберите Интерфейс режима LoRa (Установите параметры режима LoRa на один и тот же, в противном случае связь будет невозможна)

1. Одновременно выберите для входа в интерфейс LoRa.

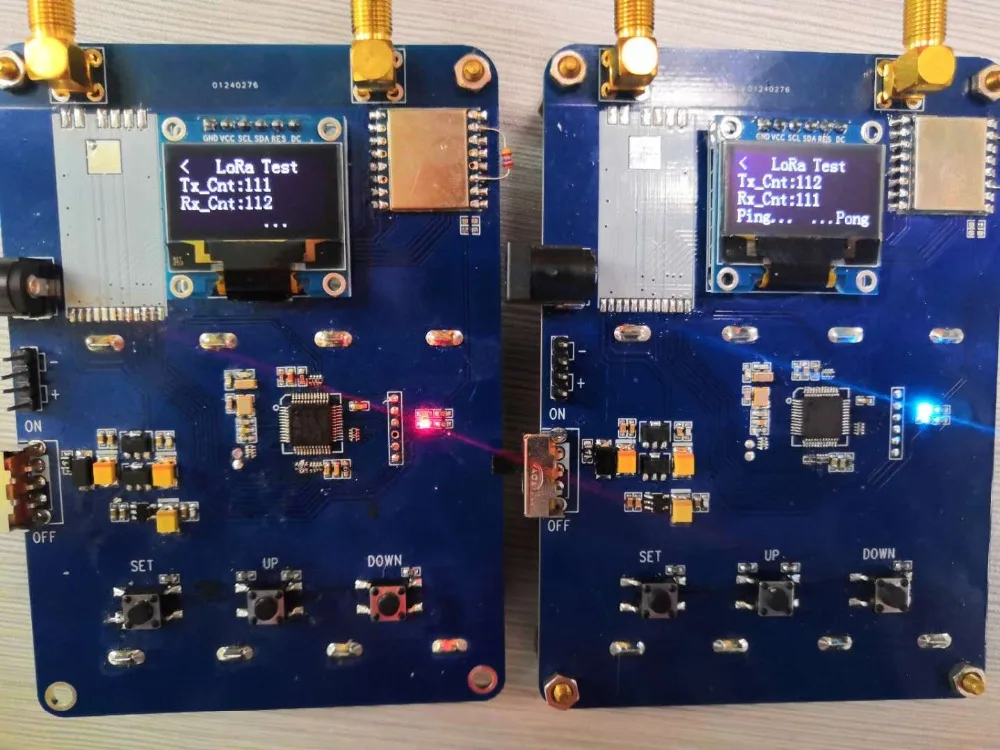

2. Экран интерфейса связи LoRa показывает, что номера Tx_Cnt и Rx_CNT постоянно увеличиваются (красный светильник указывает на то, что передача успешна один раз, И синий светильник показывает, что прием успешен один раз). Рисунок:
