Универсальный пульт дистанционного управления FUNSHION 433 МГц 250 В 110 220 2 канала

---

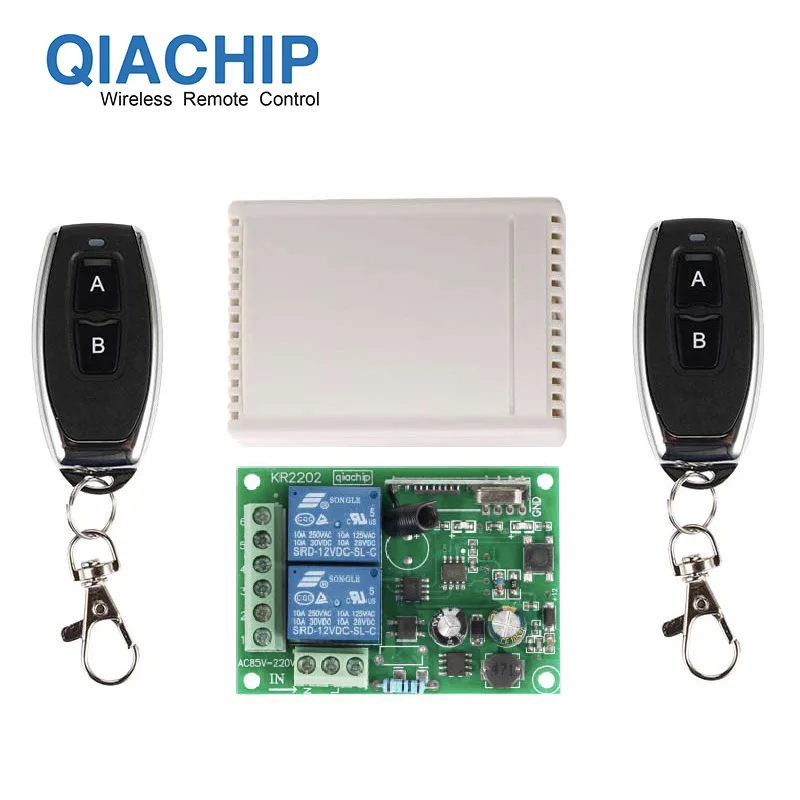

Посылка: (Выберите нужную вам упаковку.)

Пульт дистанционного управления * 2 шт.(Включает батарею)

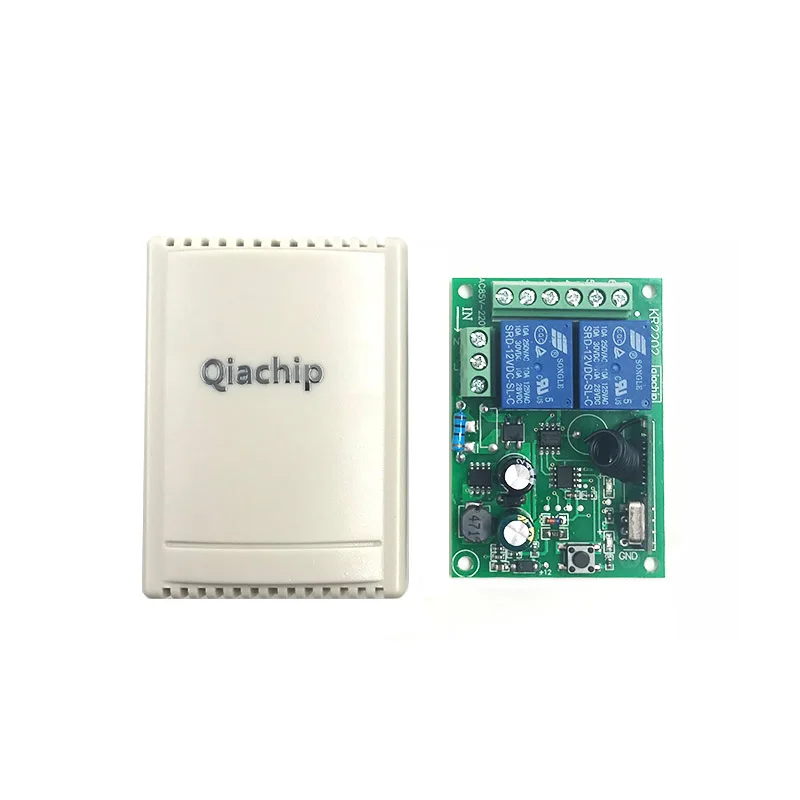

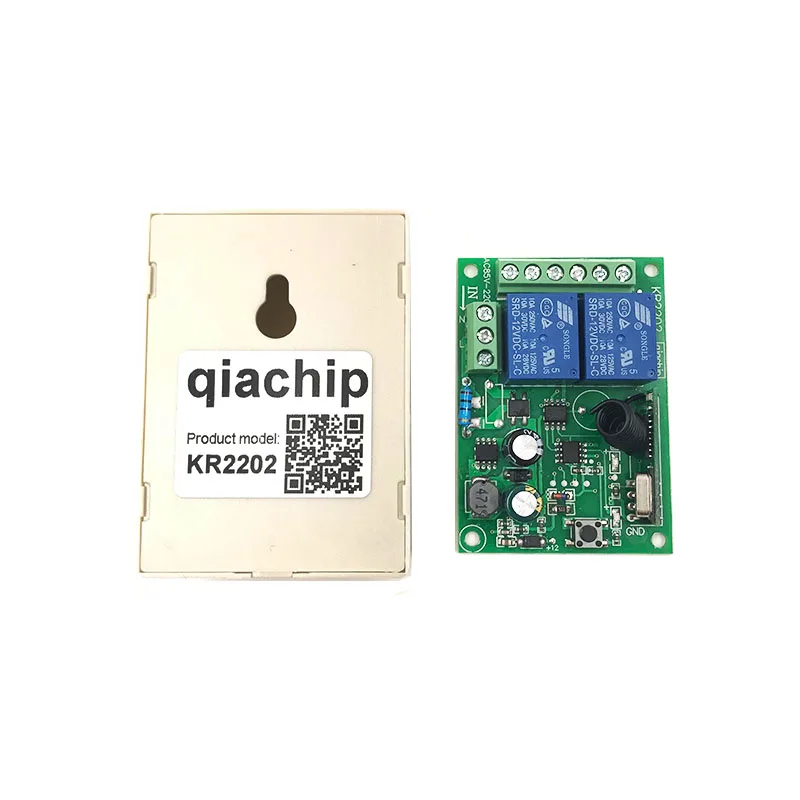

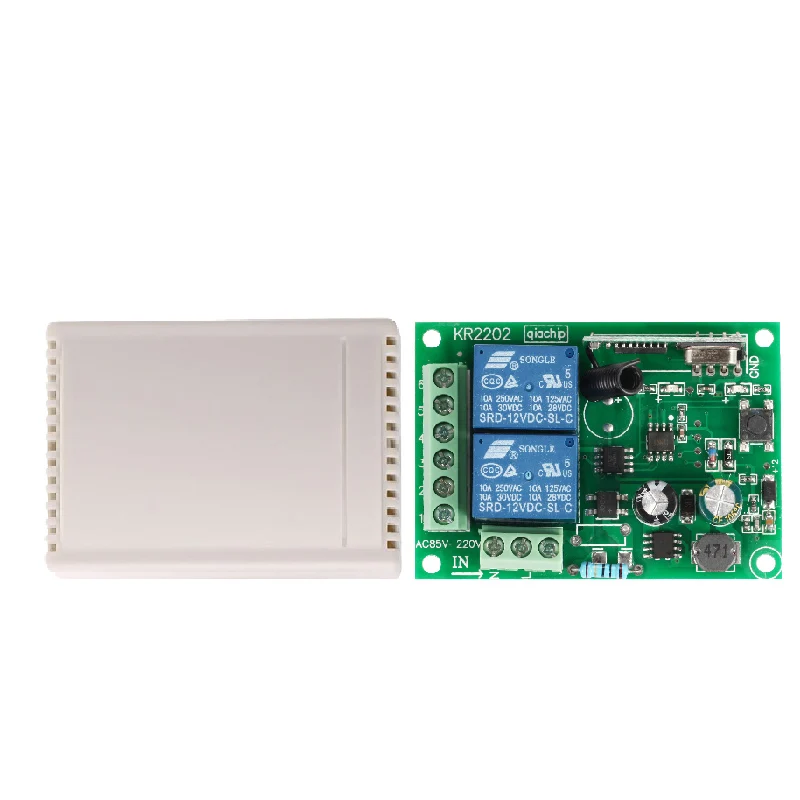

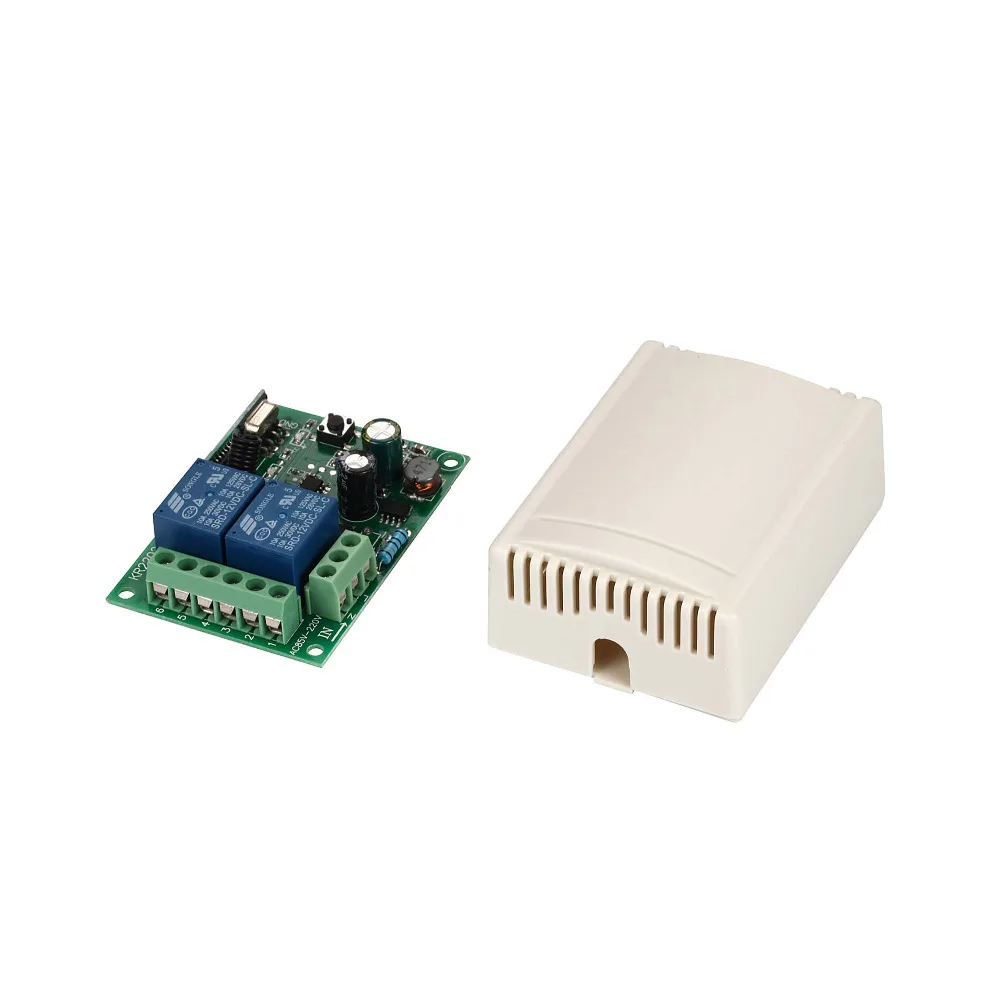

Модуль приемника * 1 шт.(Включает корпус)

Изделия можно использовать в освещении, гаражных воротах, дверях-жалюзи, занавесках с дистанционным управлением, двигателях постоянного тока, реверсивных двигателях. И многое другое

Технические данные:

Входная мощность: 85-250 В переменного тока

Ток в режиме ожидания: <8,5 мА

Частота RF: 433 м

Режим работы RF: Супергетеродин

Чувствительность приема: > 97 дБм

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: программное декодирование MCU

Удаленное Хранение: 16 шт.

Поддержка удаленного типа: Обучающий код (1527Кодирование)

Режим работы: Мгновенный, переключатель

Тип проводки: фиксированная клемма

Выходной терминал: NO , NC , COM

Размеры печатной платы: 68*47*26 мм (Д, Ш, в)

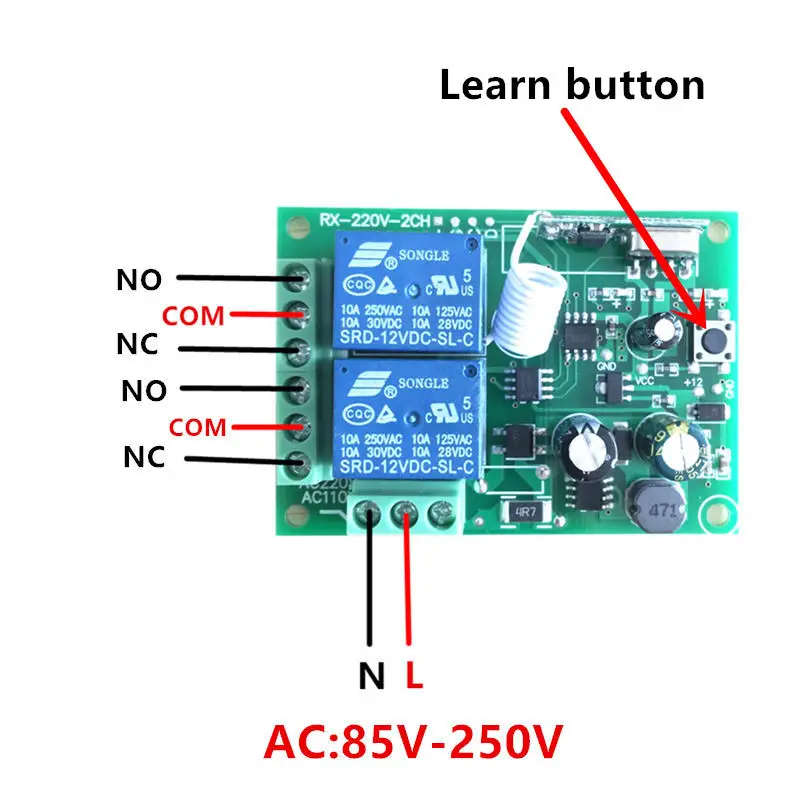

Схема подключения:

L (провод под напряжением): вход 85-220 В, провод под напряжением

N(NЭутральный провод):Вход 85 В-220 ВНЭутральный провод

1NC:Нормально закрытый выход

2COM: общий порт

3НЕТ:Нормально открытый выход

4NC:Нормально закрытый выход

5COM: общий порт

6НЕТ:Нормально открытый выход

Режимы подключения:

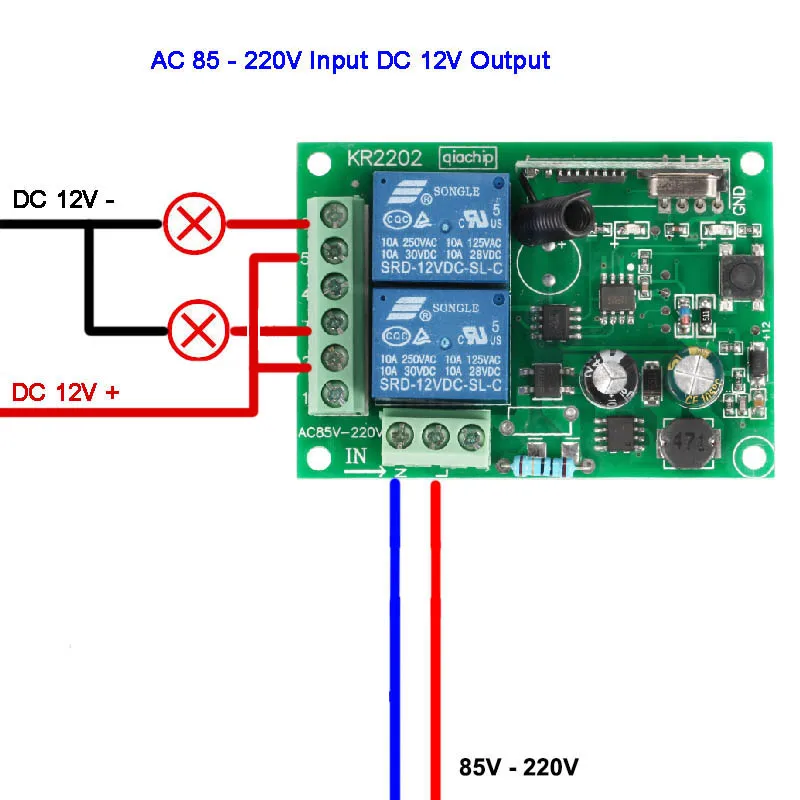

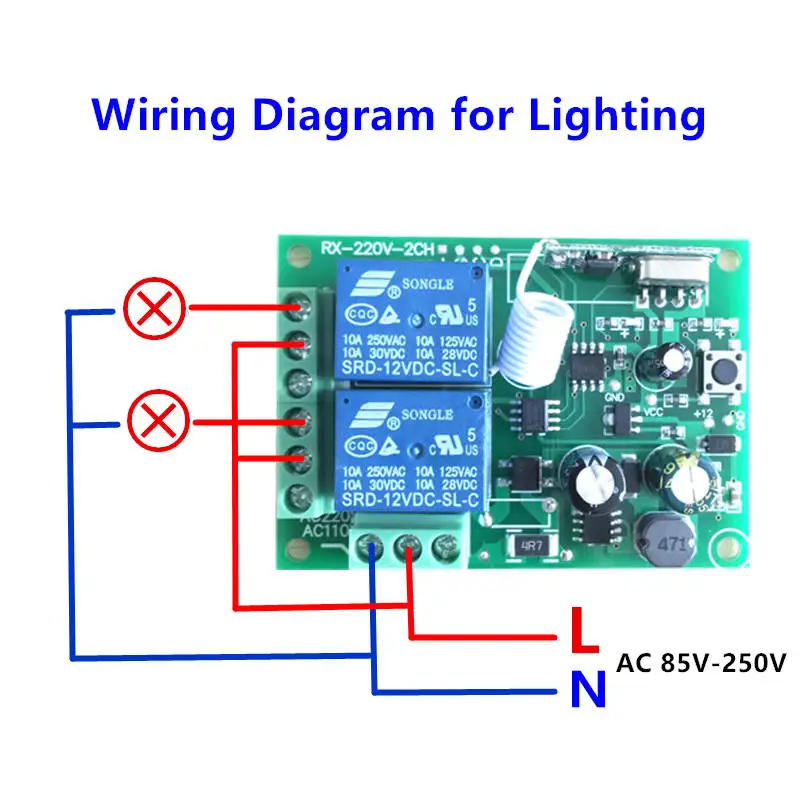

1. Контроль освещения

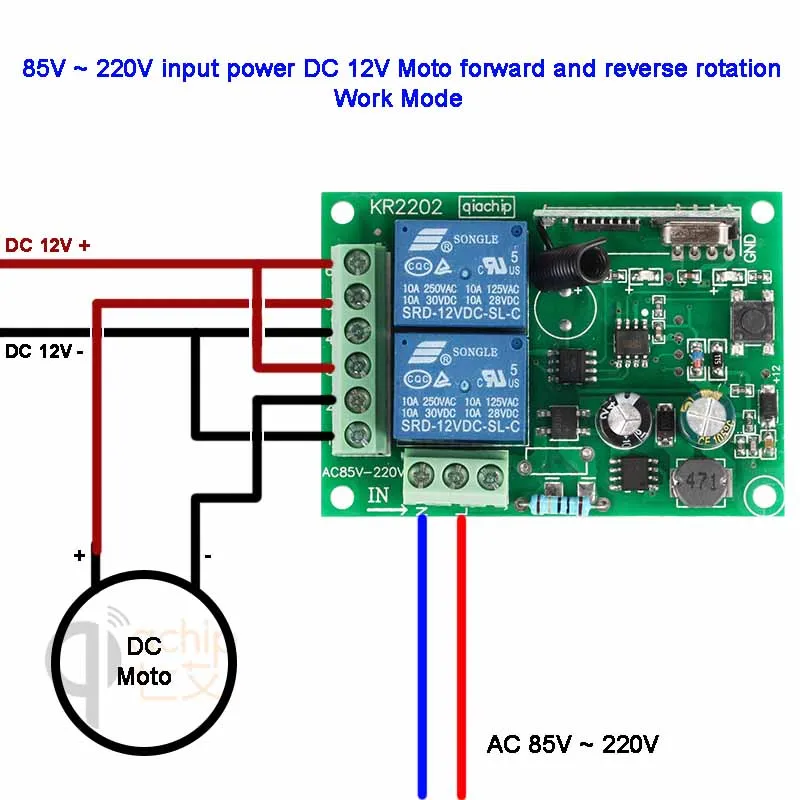

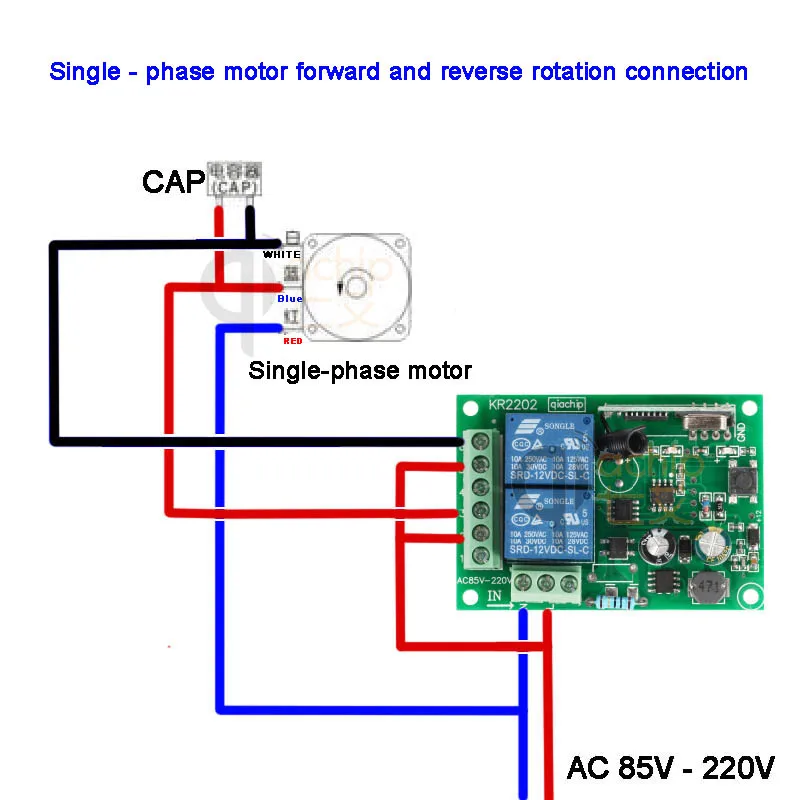

2. Мото-контроль

О режиме работы:

Мгновенный:Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится.

Переключатель:Нажмите один раз кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.

Блокировка:Нажмите кнопку дистанционного управления A, переходное реле подключается, нажмите кнопку дистанционного управления B, второе реле подключается, и второе реле dis-connects.When вы снова нажимаете кнопку A, реле frist подключается, а второе реле dis-connects.Push другая кнопка дистанционного управления, реле frist и второе реле все отключаются.

Очистка кода:

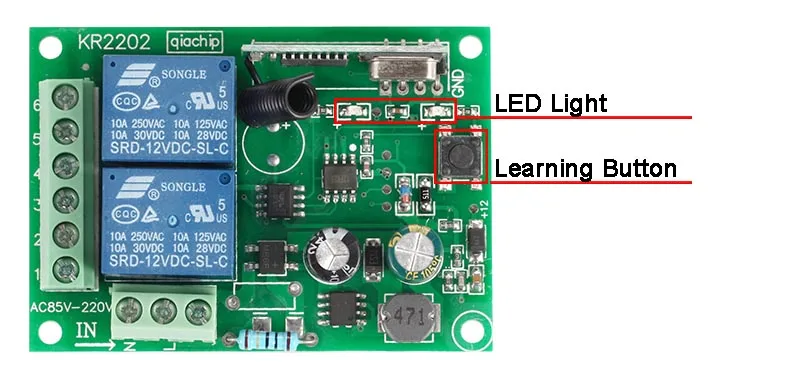

НажмитеКнопка обученияНа приемниках 8 раз, Коды будут очищены.

После очистки кода все пульты управления больше не будут работать.

Изучение кода: (мгновенное)

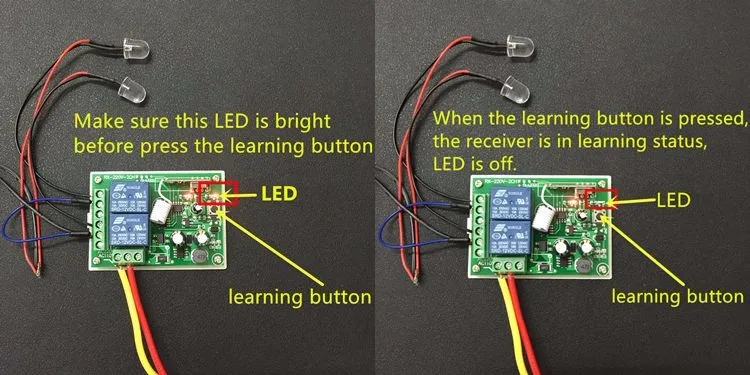

Нажмите кнопку обучения на приемнике 1 раз,Переходит в режим мгновенной настройки.

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления «A», Светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Дистанционная кнопка «A» будет управлять реле сигнала.

ЗатемНажмите кнопку дистанционного управления «B», Светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.Дистанционная кнопка «B» будет управлять вторым реле. Настройка выполнена.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике 2 раза, Переходит в мгновенный режим переключения.

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления «A»,Светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Дистанционная кнопка «A» будет управлять реле сигнала.

ЗатемНажмите кнопку «B» на пульте дистанционного управления, Светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.Дистанционная кнопка «B» будет управлять вторым реле. Настройка выполнена.

Изучение кода: (блокировка)

Нажмите кнопку обучения на приемнике 3 раза,Переходит в мгновенный режим блокировки.

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления «A»,Светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Дистанционная кнопка «A» будет управлять реле сигнала.

ЗатемНажмите кнопку «B» на пульте дистанционного управления,Светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.Дистанционная кнопка «B» будет управлять вторым реле. Настройка выполнена.Другие кнопки разблокировки отключены по умолчанию.

* Если вы не понимаете. Пожалуйста, используйте компьютер для просмотра видео на странице сведений о продукте или отправьте нам сообщение. *

---

---
