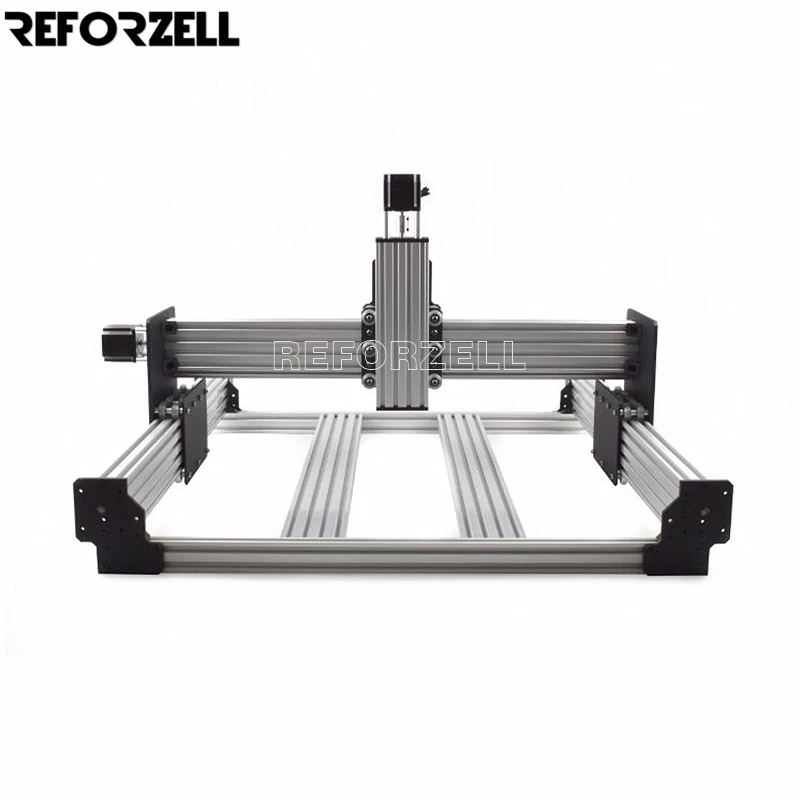

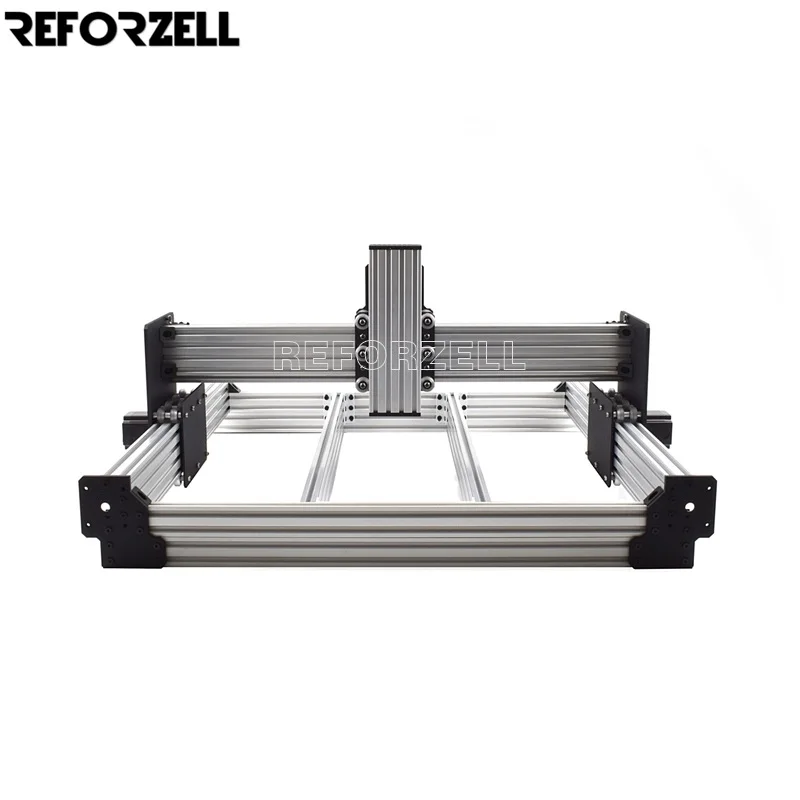

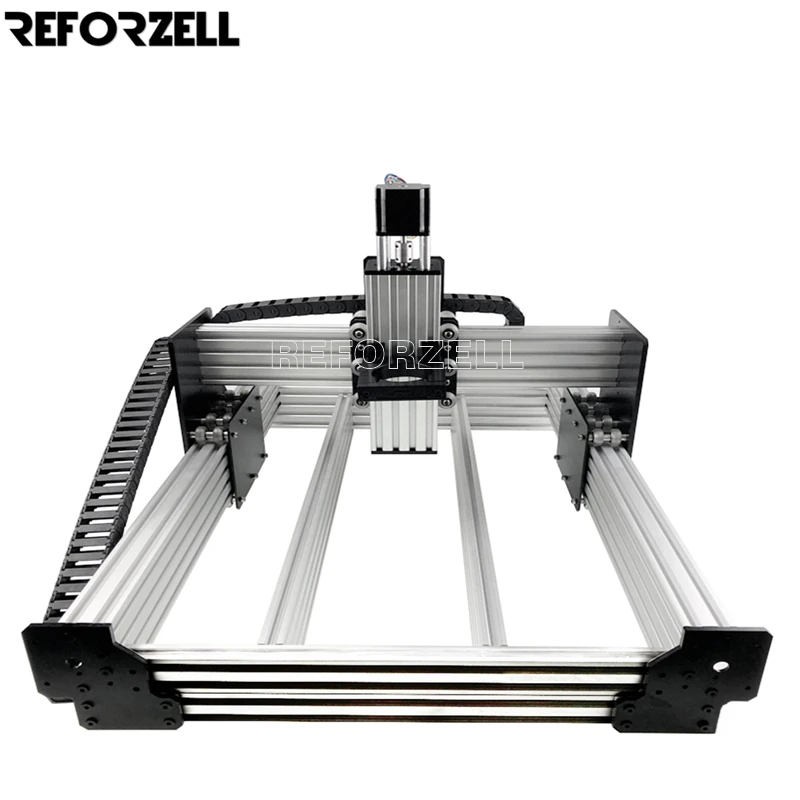

Набор фрезерных станков с ЧПУ WorkBee механический набор фрезерная Деревообработка

---

500 мм x 750 мм-1500 мм x 1500 мм WorkBee механический комплект для ЧПУ

Станок с ЧПУ WorkBee является результатом многолетнего опыта отзывы,И предложения от продажи станка с ЧПУ OX. Он был разработанС нуля, и может точно разрезать пену, дерево, пластик и алюминийТочность до 0,2 мм или выше. Функциональные инженерные детали, игрушки, знаки илиВсе, что можно себе представить, можно сделать на ЧПУ WorkBeeМаршрутизатор.

Все алюминиевые экструзии были нарезаны резьбой M5, поэтому вы можете собрать их непосредственно при получении.

Размер 1500 мм x 1500 мм имеет 3 опоры, другой размер имеет 2 опоры.

Совместимый материал для резки/фрезерования:

• Алюминий
• Дуб
• Стекло Plexi
• Делрин
• ПЭНД
• Пена

В комплект входит:

• WorkBee механический комплект
• Шаговые двигатели 4xnema 23 (опционально)
• Подробное руководство по сборке в формате PDF по электронной почте.

Если у вас есть какие-либо идеи или вопросы, пожалуйста, свяжитесь с нами в первую очередь, Мы окажем Вам поддержку в ближайшее время.

Технические характеристики WorkBee CNC:

Z высота

Перемещение 54 мм или 94 мм, рабочая глубина 27 мм или 47 мм, со спиралью 12 мм. Опора для шаблона имеет две конфигурации высоты, это максимум для каждой конфигурации.

Движение

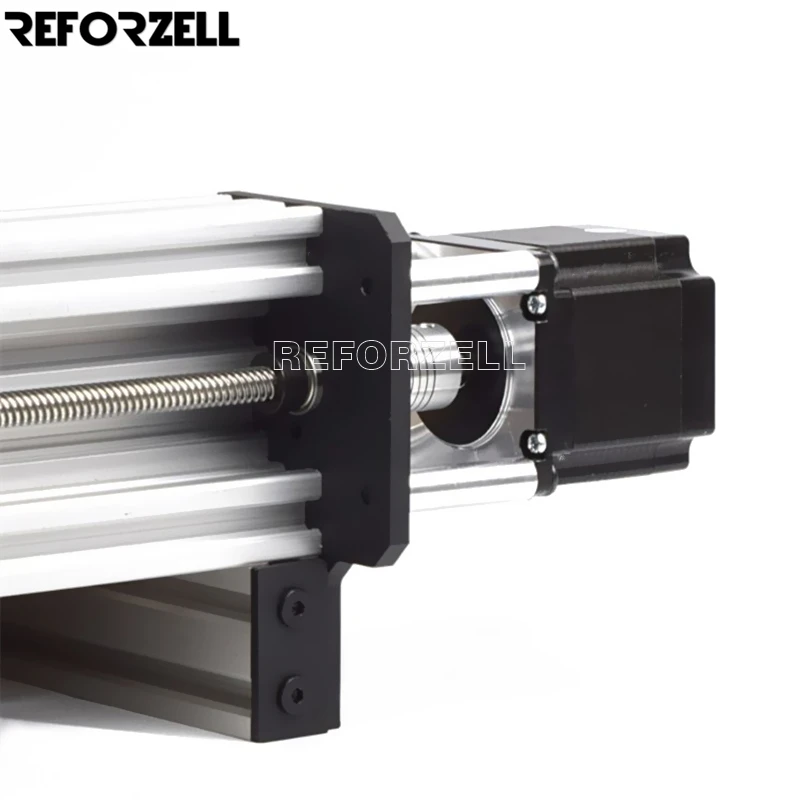

Приводная система-Свинцовые винты ACME или ремни ГРМ GT3

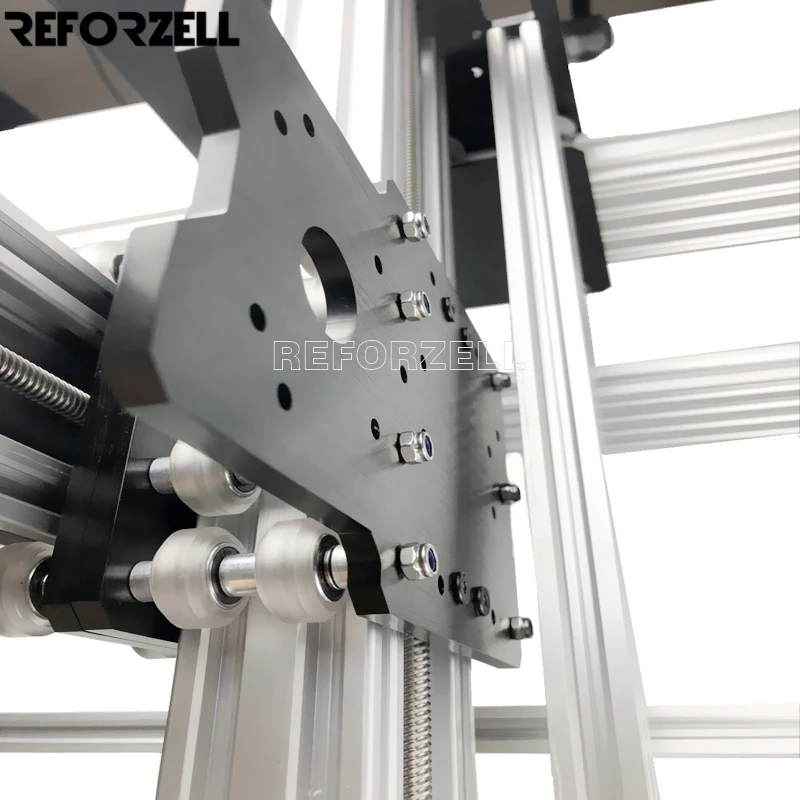

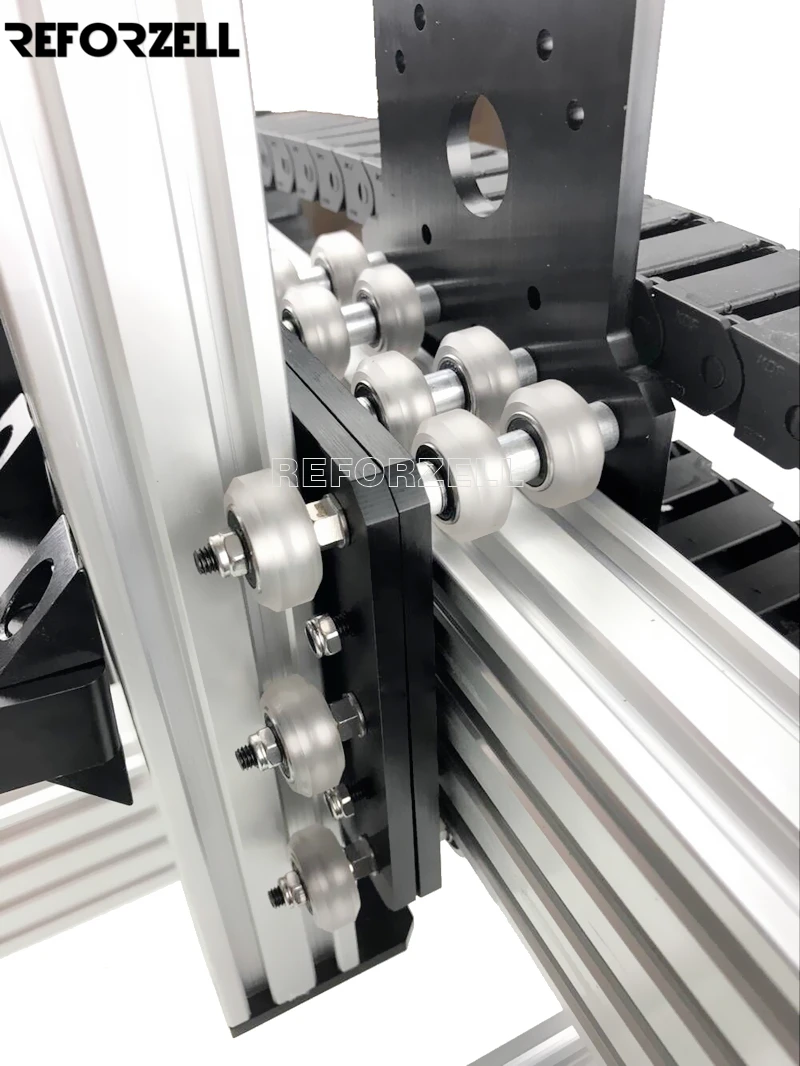

Линейные направляющие-Поликарбонатные колеса на анодированной C-Beam V-Slot экструзии.
Двигатели-Шаговые двигатели NEMA23 175oz (X, Y & Z)
Точность-0,05-0,10 мм (винтовой привод) или 0,10-0,20 мм (ременной привод)

Информация о путешествии Z:

Для уточнения хода Z это не Максимальная глубина реза или Диапазон хода привода. Z travel-это расстояние вниз, которое можно перемещать до удара о опору спойлера.

WorkBee имеет две конфигурации поддержки спиртовой плиты. Один с ходом 66 мм, а нижний с ходом 106 мм. Причина двух конфигураций в том, что если машинка всегда используется для резки тонких материалов, по соображениям точности лучше расположить деталь работы как можно ближе к Z-актуатору, таким образом, в этом чехле машина должна быть настроена в более высокой 66 мм конфигурации хода. Более высокая конфигурация имеет перемещение по оси Z 66 мм, а плата спойлера 12 мм, это уменьшит перемещение по оси Z до 54 мм. В данном чехле 54 мм-это максимальная толщина материала, который подойдет на машину. Для расчета максимальной глубины пропила для выбранного куска материала это: Максимальная глубина реза = Z travel-толщина материала Например, установка с 12 мм спойлером, Макс. Ход Z составляет 54 мм, поэтому при резке материала толщиной 30 мм Максимальная глубина реза будет: Максимальная глубина резки = 54 - 30 = 24 мм Это означает, что с 30-миллиметровым куском материала невозможно будет прорезать его весь путь. Максимальная толщина, которую можно прорезать весь путь, составляет половину от Z путешествия. Таким образом, при перемещении по Z 55 мм, 27 мм-это максимальная толщина материала, через который можно прорезать весь путь. А для нижней комплектации Максимальная толщина, которая может Прорезать по всей длине 47 мм. Система двойного привода:
Основной запрос, который мы получили для OX, был для версии с ведущим винтовым приводом. WorkBee был разработан с земли, чтобы включить это и многое другое. Фрезерный станок с ЧПУ WorkBee может двигаться с помощью винтов или ремней размером до 1500x1500 мм.

От быка к WorkBee:

WorkBee и OX используют множество подобных деталей. Он состоит из дополнительных или различных частей, необходимых для построения WorkBee. Для этого потребуется полная полоса от станка с ЧПУ OX и перестроена, как будто WorkBee был куплен у нового. В него также входят некоторые дополнительные детали, и изменения полной версии комплекта WorkBee. Для некоторых деталей. Несмотря на то, что они используются на быке и WorkBee, в комплекте поставляются новые детали. К ним относятся нейлоновые гайки и ремни GT3. Это размер для преобразования размера, для него понадобится машина того же размера, что и для вашего текущего быка, а также для какого привода версии WorkBee (ремень или винт).

Характеристики шагового двигателя 1,26 Н · м Nema23:

• Нема 23
• Размер голенища: 1/4"
• Угол шага: 1,8
• Холдинг Turque: 175 унций * в
• Номинальный ток: 2.8A

Характеристики высокого крутящего момента 2,5 Н · мШаговый двигатель Nema23:

• Нема 23
• Размер: 57x57x100 мм
• Количество фаз: 2 фазы
• Размер вала: 8 мм
• Угол шага: 1,8
• Холдинг Turque: 2.5N.M(>345Oz.in)
• Номинальный ток: 3A

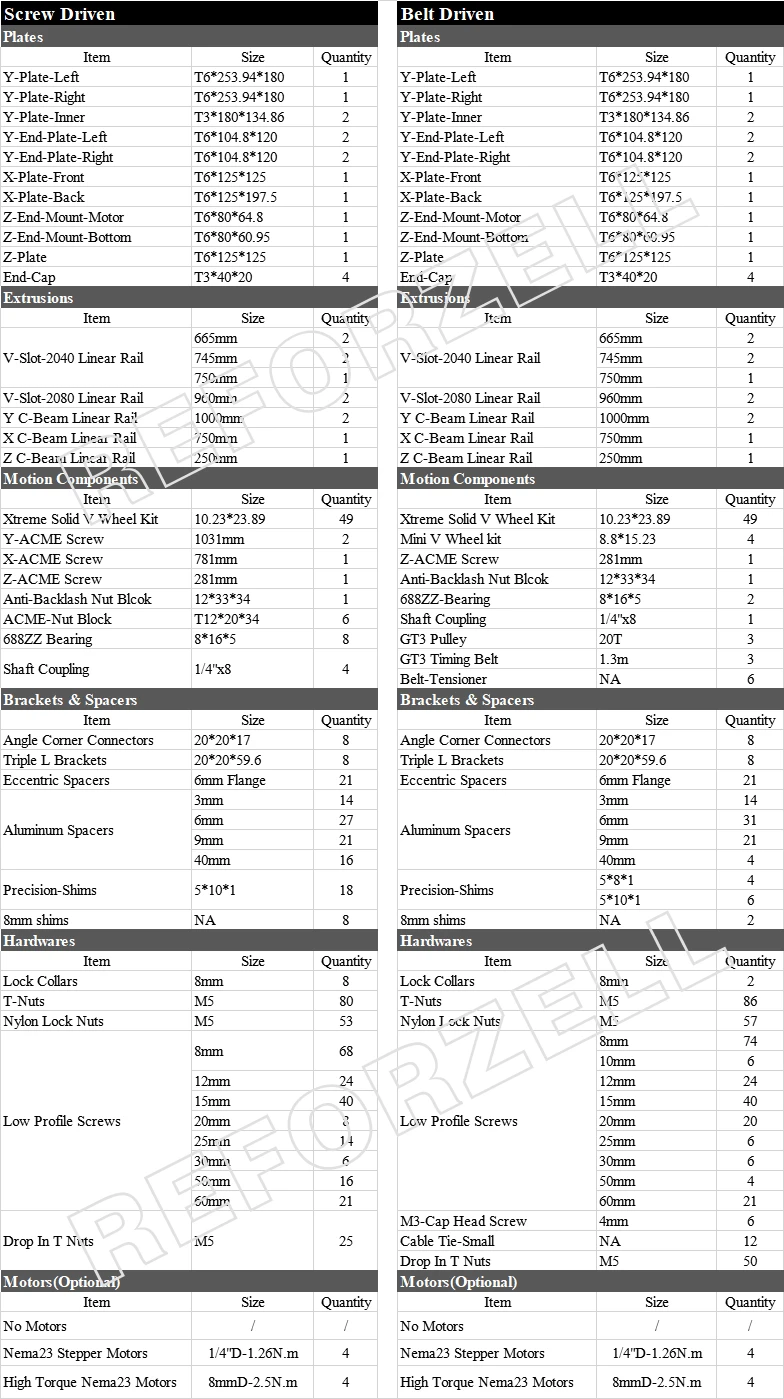

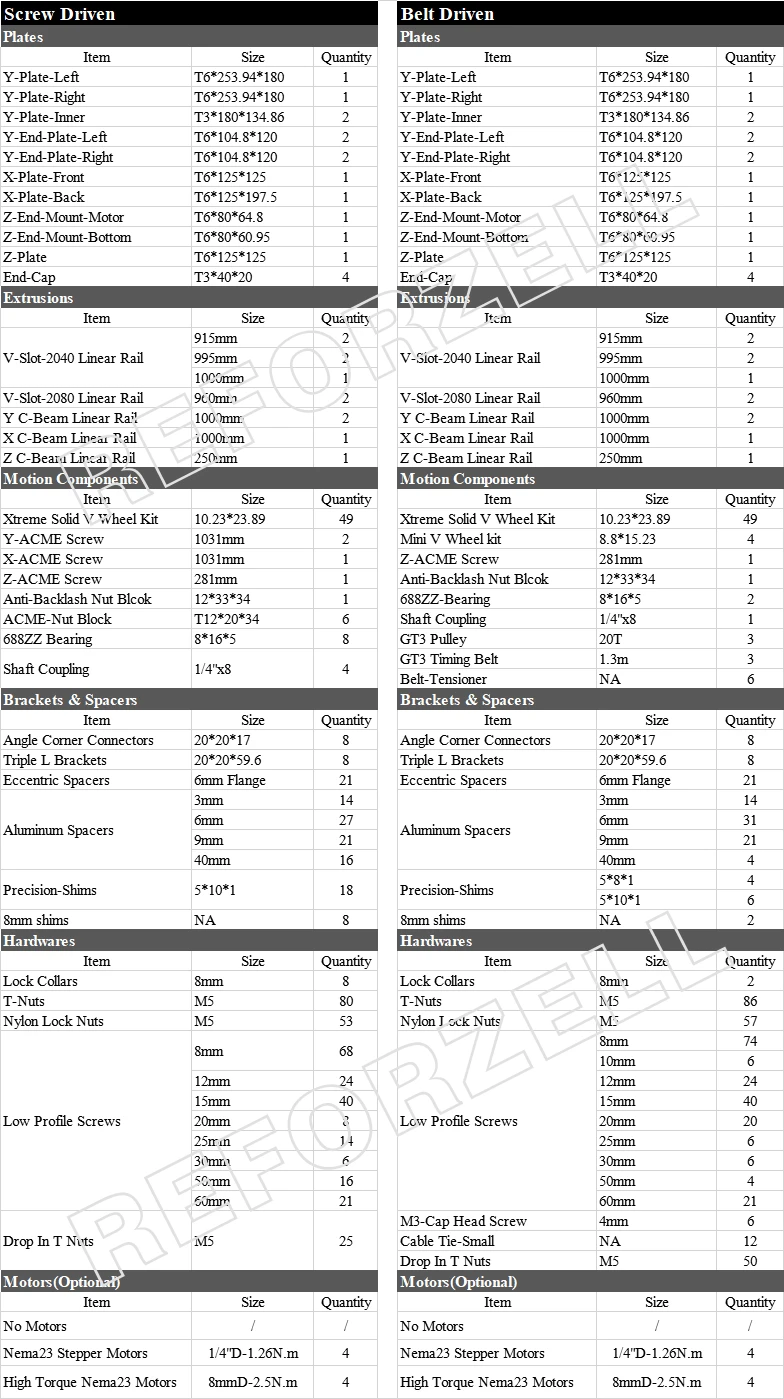

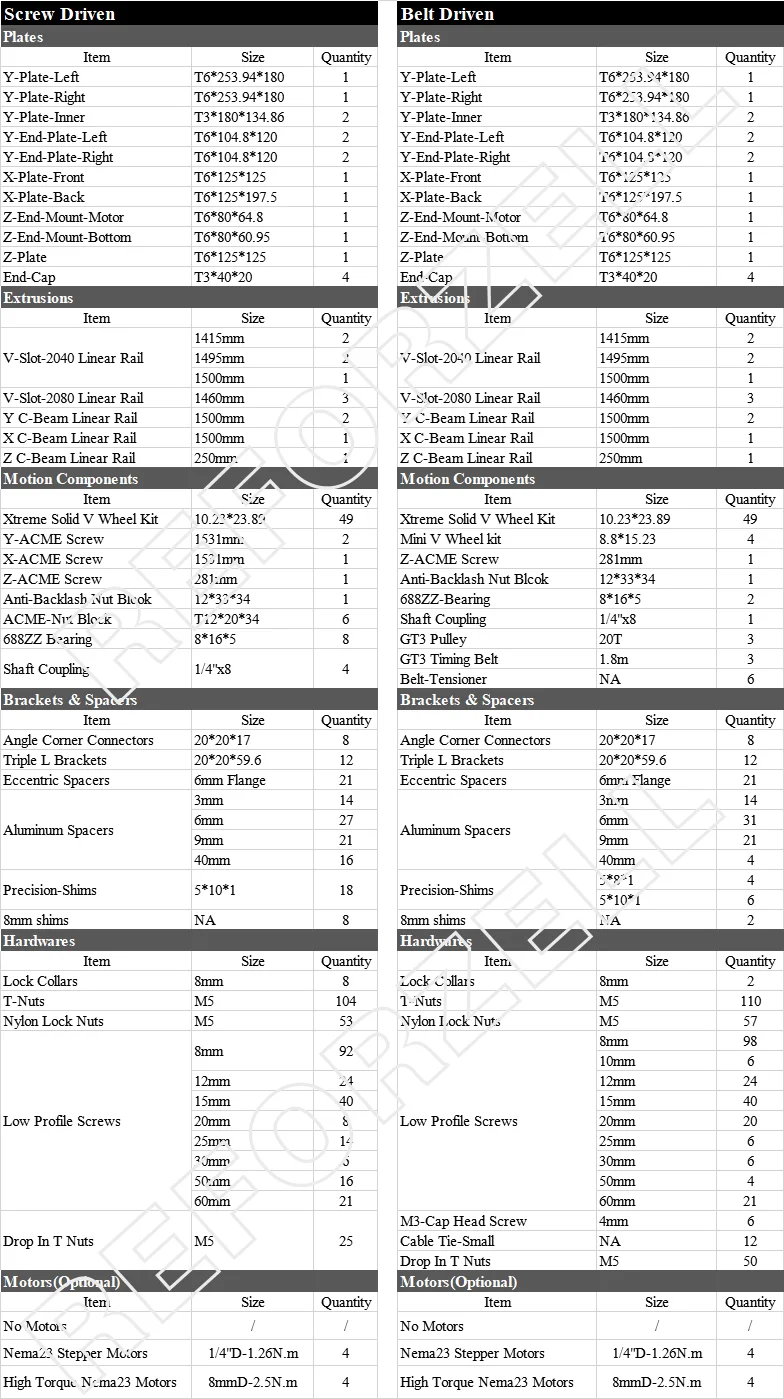

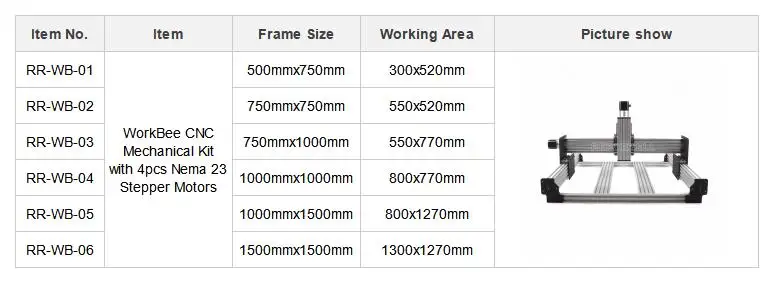

Список товаров

500 мм x 750 мм:

750 мм x 1000 мм:

750 мм x 750 мм:

1000 мм x 1000 мм:

1000 мм x 1500 мм:

1500 мм x 1500 мм:

---

---

---
