Плата разработки DSTIKE D-duino V6 ESP8266 ESP цветной ЖК-экран TFT дисплей Duino | Игрушки и хобби

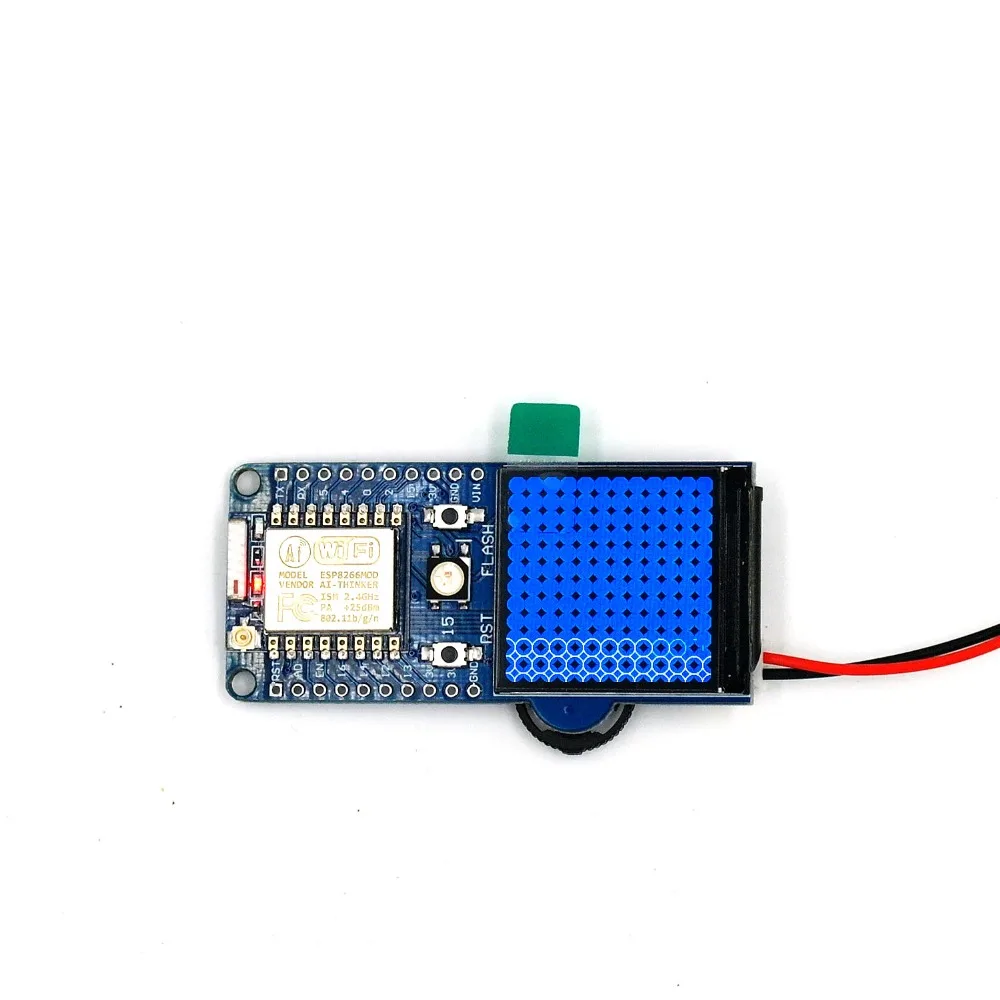

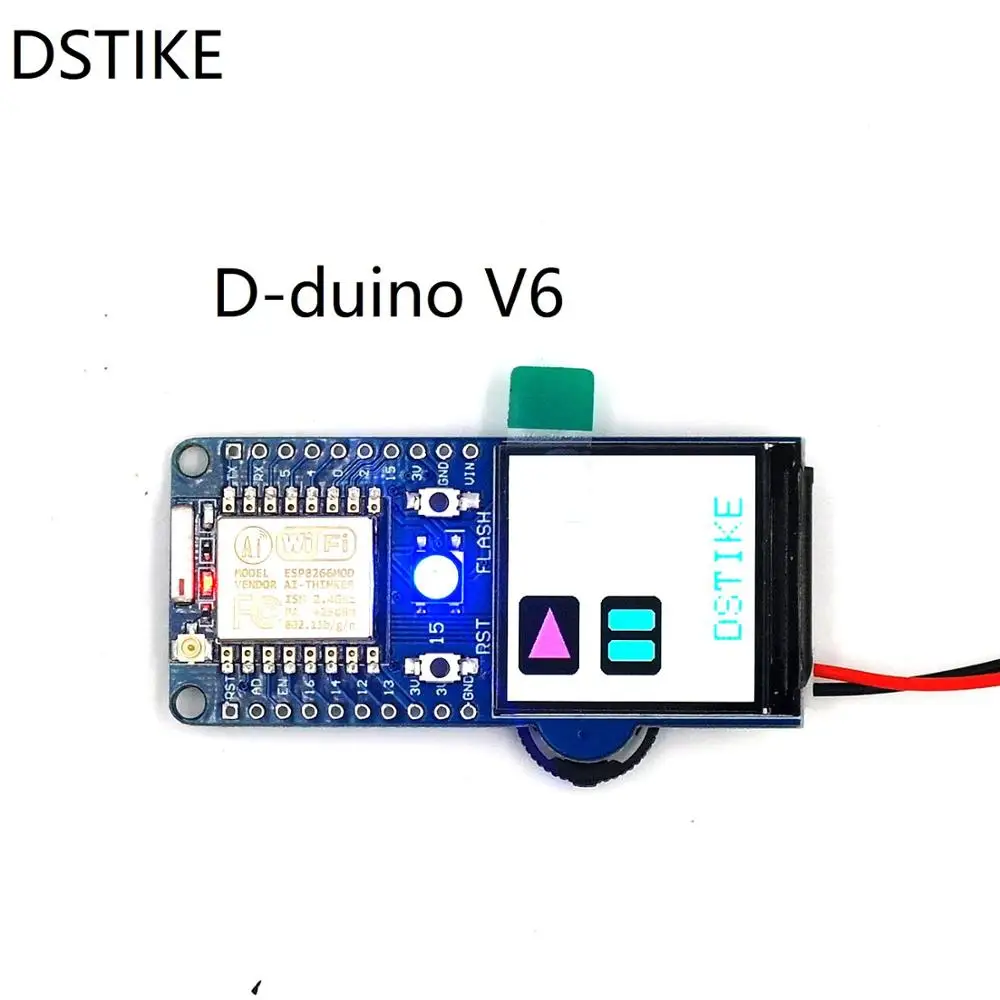

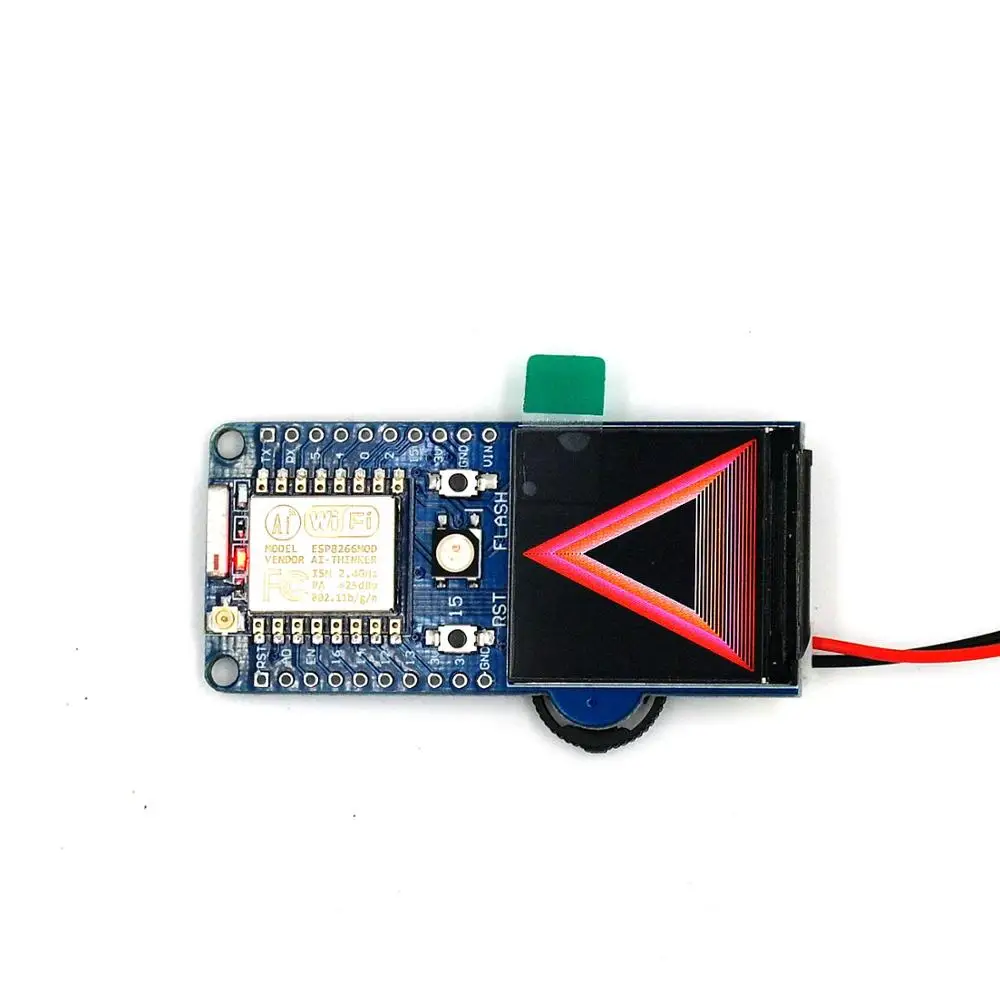

  Что из себя представляет?   D-duino означает «Display Duino» D-duino-V6 = ESP8266 + TFT экран это esp8266 плата разработки.     Почему вы сделали это?   Я начинаю Проект D-duino с 2015 года. Вы можете проверить мой блог (https://dstike.com/blogs/news/about-those-copycat-products-of-mine), чтобы увидеть последние версии, которые я сделал. Все последние версии вокруг 0,96 OLED и 1,3 на органических светодиодах. Настало время сделать D-duino цветной tft-экран.     GPIOs и информация об оборудовании:   Дисплей: ST7789 1,3 "экран   Дисплей SDA(MOSI): GPIO 4   Дисплей SCL/SCK: GPIO 5   Дисплей постоянного тока: GPIO 0   Дисплей RST: GPIO2   Светодиодный дисплей фона: GPIO16 (низкий будет закрывать фон)   Разрешение: 240*240   WS2812b светодиодный: GPIO 15   Кнопка вверх: GPIO 12   Кнопка Вниз: GPIO 13   Кнопка выбора: GPIO 14   Все булавки ESP8266 вырываются.     Что делает его особенным?   ~ 120mA потребление энергии   LM39100 низковольтный понижающий регулятор   Все разрывы GPIO и выход 3,3 и 5V   2 светодиода для обозначения состояния зарядки аккумулятора (красный: зарядка, Зеленый: полный)   Защита: короткое, перезарядка, разрядка, температура, обратное     Учебное пособие   1. Установка среды для Dstike board   Https://github.com/spacehuhn/esp8266_deauther/wiki/Installation#compiling-using-arduino-ide     2. Установка oled-библиотеки   Https://github.com/lspoplove/Arduino-ST7789-Library     3. Установка библиотеки Adafruit NeoPixel   Https://github.com/adafruit/Adafruit_NeoPixel     4. Пример кода загрузки   Https://github.com/lspoplove/Arduino-ST7789-Library/tree/master/examples/graphicstest
