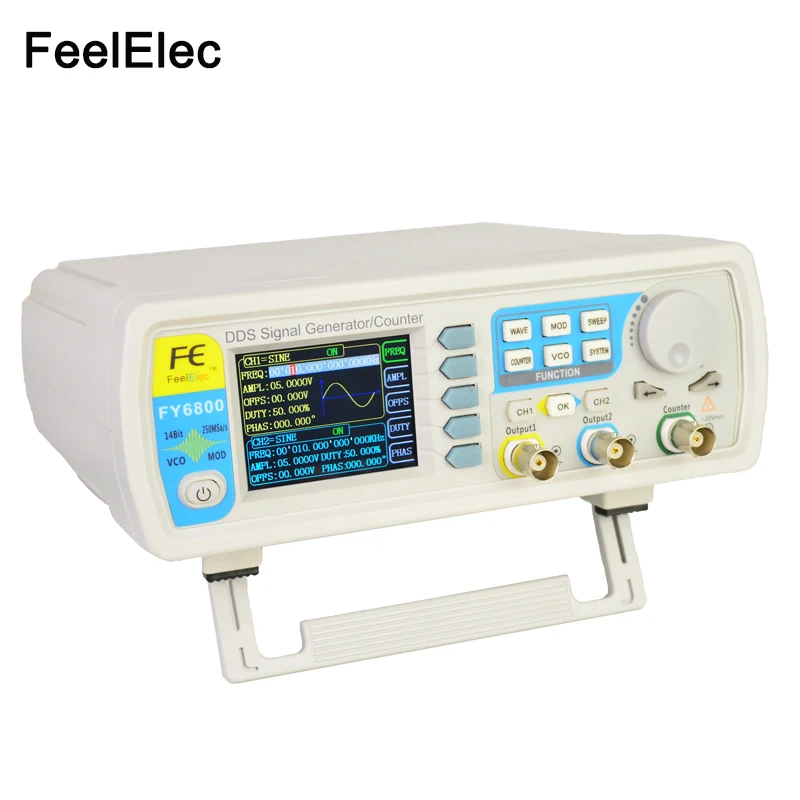

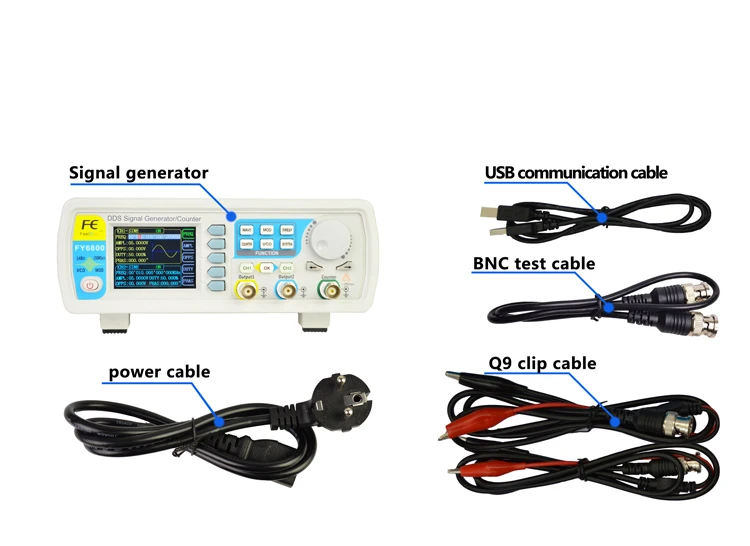

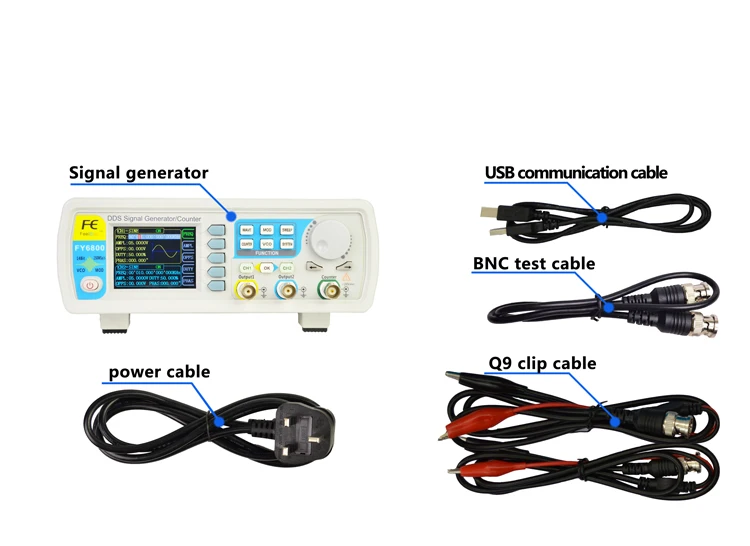

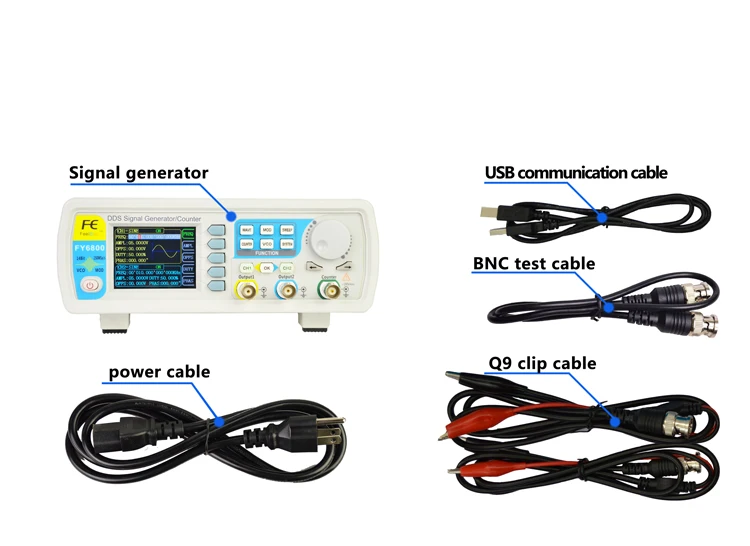

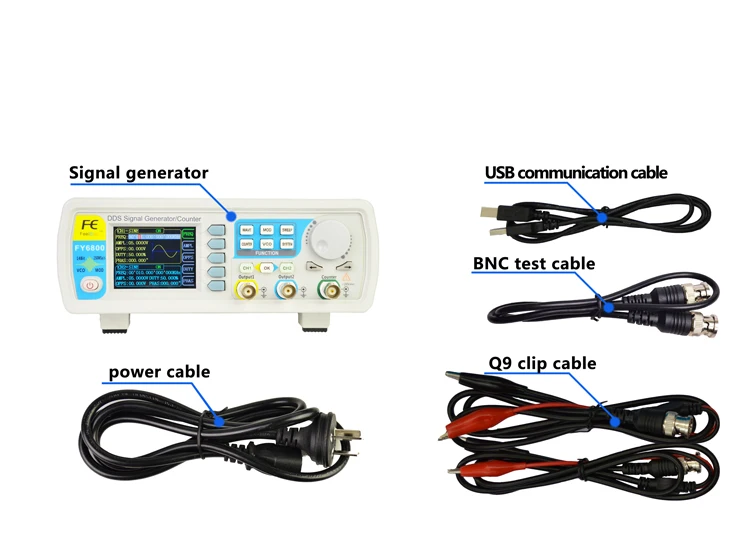

Feeltech FeelElec FY6800-60Mhz генератор сигналов прямого цифрового синтеза частоты |

Частота

Модель

FY6800-20M

FY6800-30M

FY6800-50M

FY6800-60M

Синуса

0 ~ 20 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратной формы

0 ~ 15 МГц

0 ~ 25 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Пандус, Треугольники

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Пульс

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

TTL/CMOS

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

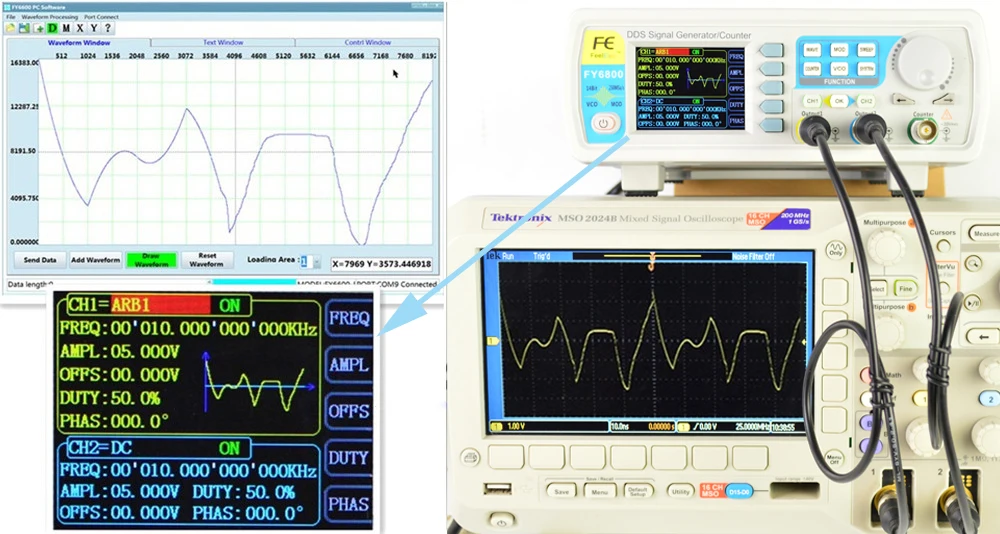

Произвольной формы

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Минимальная ширина импульса

20ns (минимальная ширина всех моделей импульсной волны может достигать 20ns)

Минимальное разрешение на всех частотных диапазонах

1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц).

Точность

± 20ppm

Стабильность

± 1ppm/ 3 часа

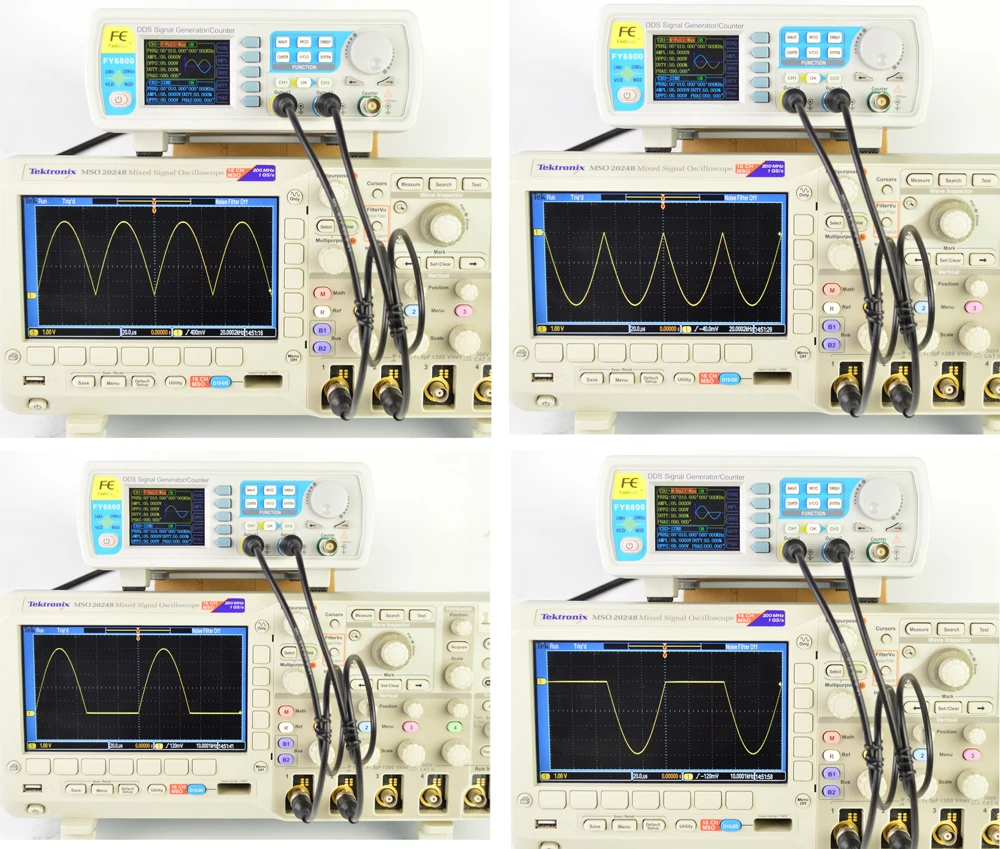

Характеристик формы волны

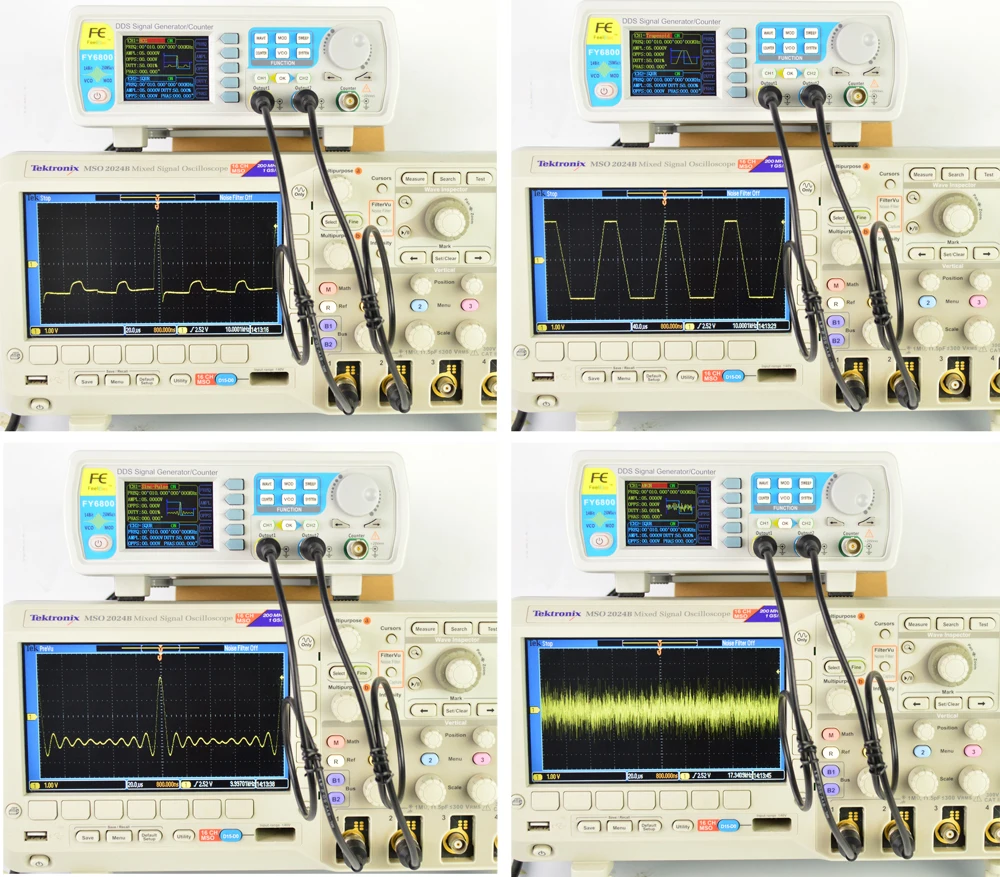

Осциллограмм

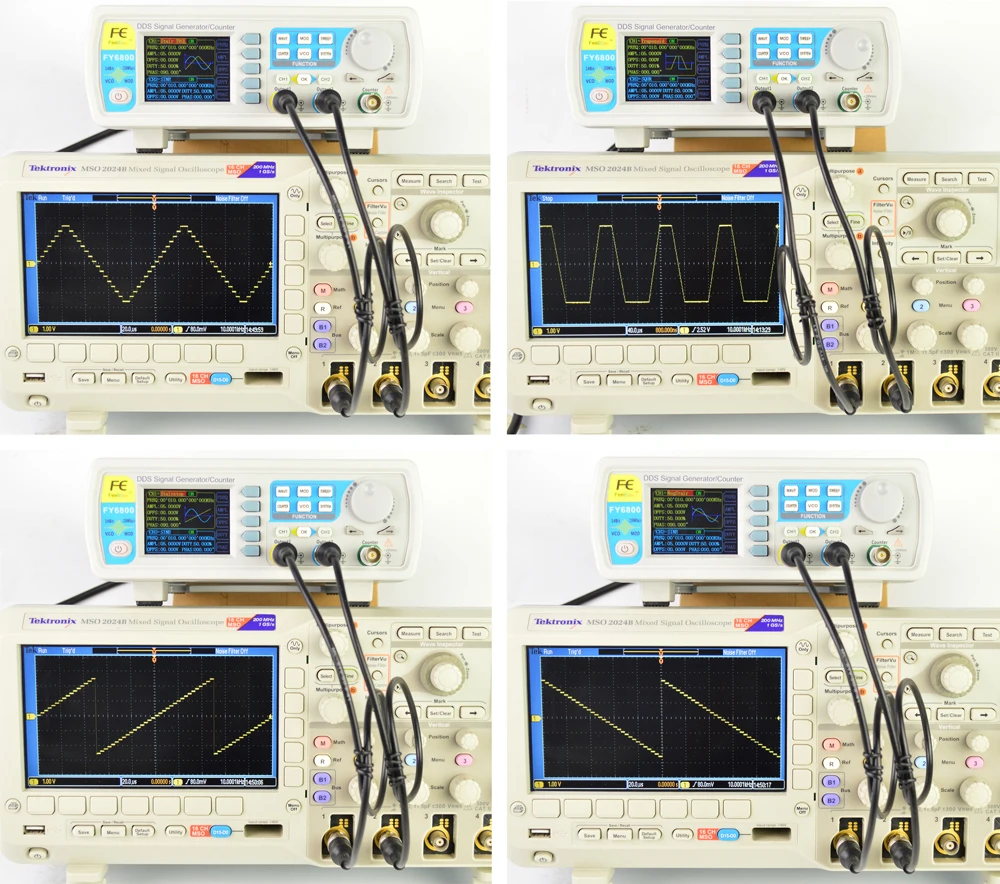

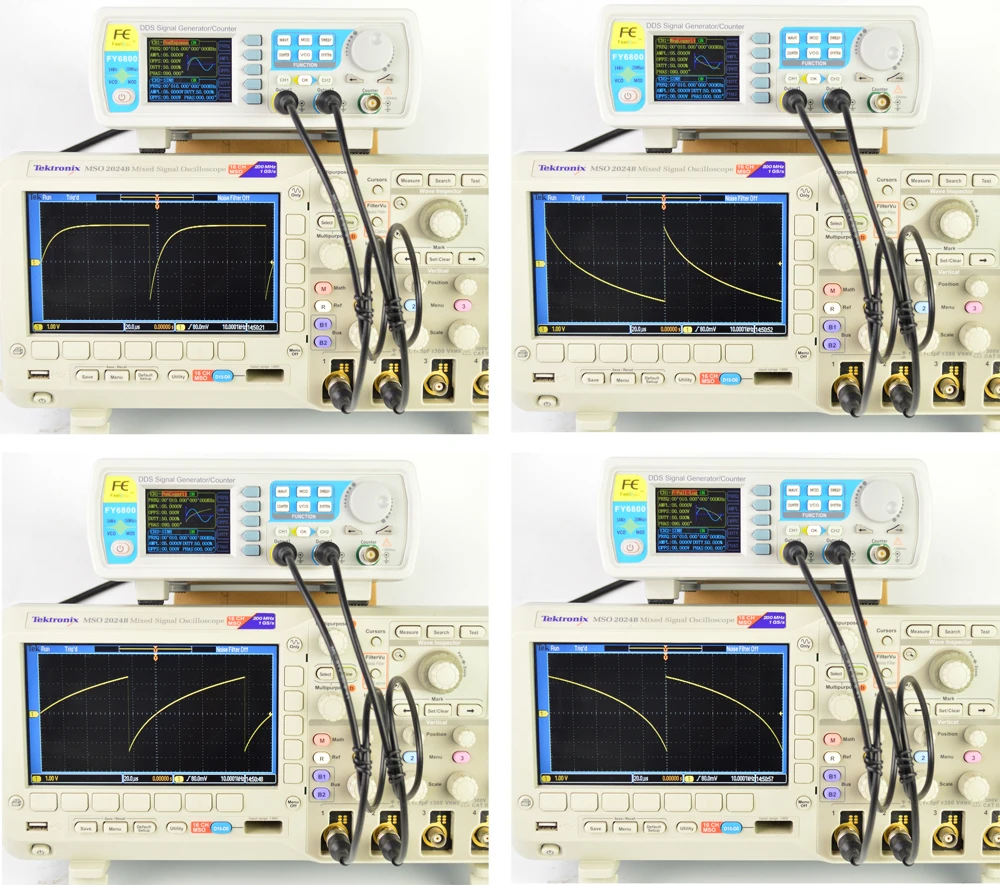

Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, позитивный шаг, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора клиентской формы сигнала.

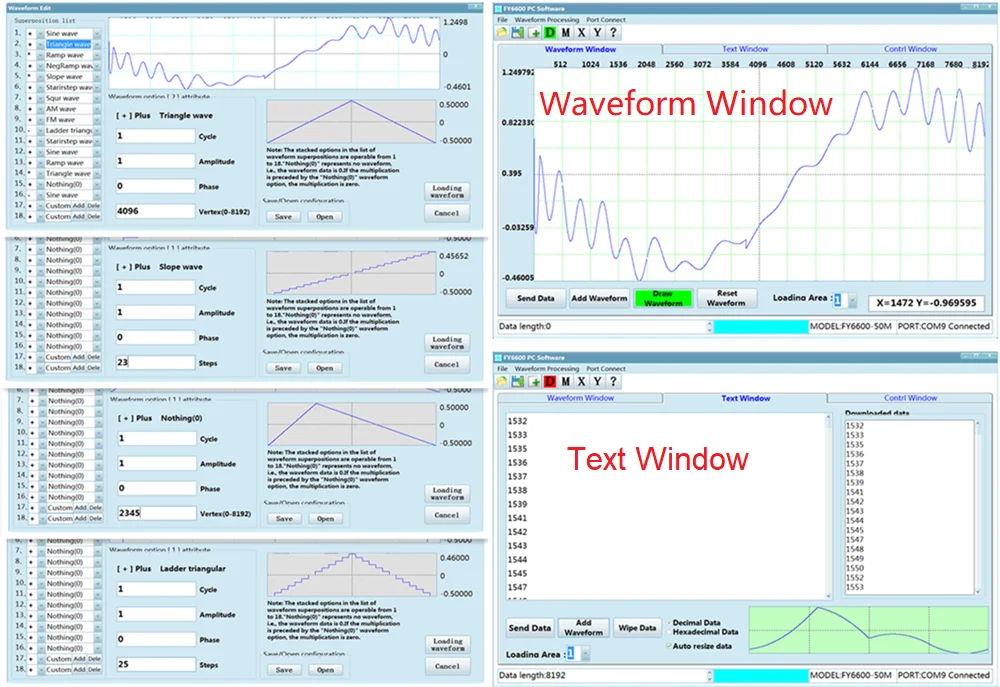

Энергонезависимой для хранения

Может хранить 64 произвольные формы сигналов, определенные пользователем (8K 14 бит) * 64

Сигналов Длина

8192 точек * 14 бит

Частота дискретизации

250MSa/s

Вертикальный Разрешение

14 бит

Синуса

Гармоническое подавление

≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц);

Суммарный коэффициент гармонических искажений

<0.5% (20 Гц ~ 20 кГц, 0dBm)

Квадратной формы

Время нарастания/спада

≤ 7 НС (VPP<5 В)

Выброс

≤ 5%

Рабочий цикл

0.01% ~ 99.99% (разрешение 0.01%)

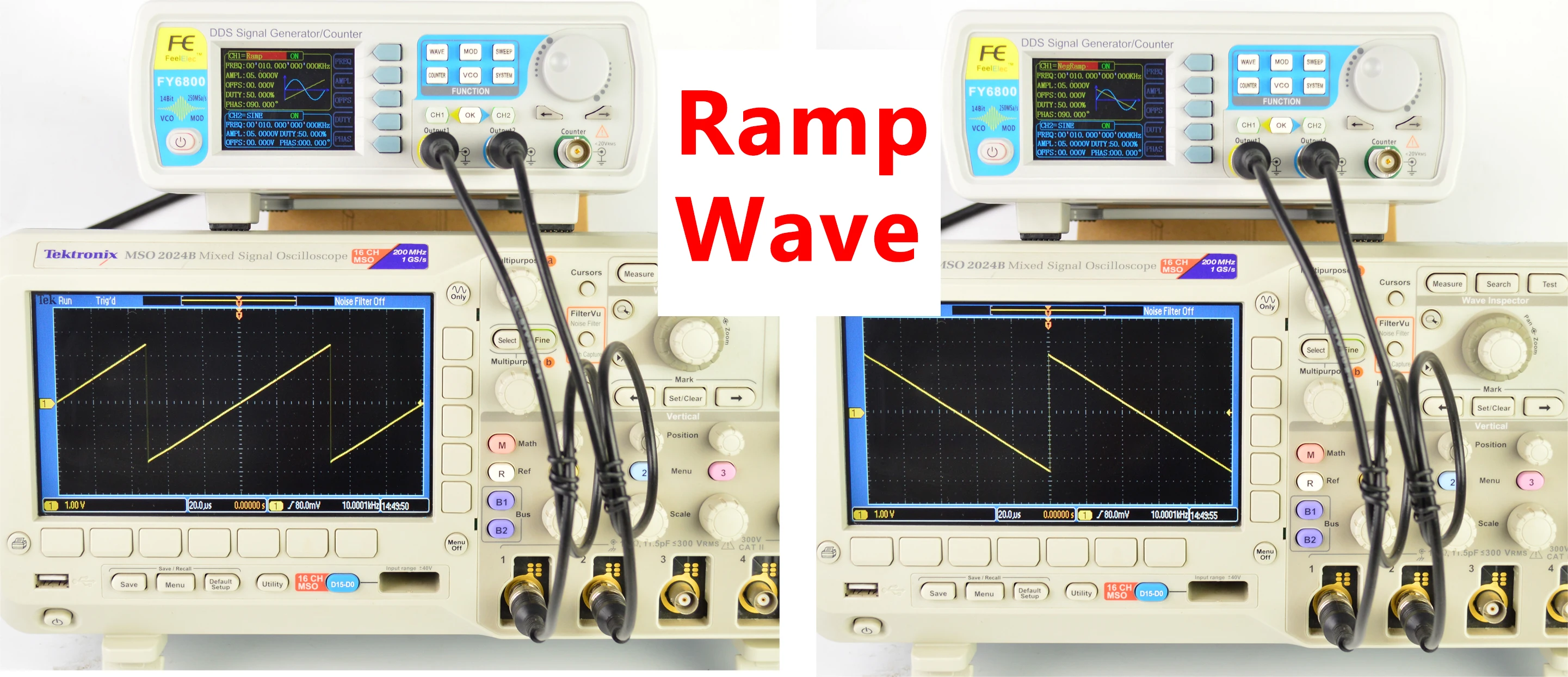

Пилообразный сигнал

Линейность

> 99% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда (VPP)

Частота вращения ≤ 10 МГц: 1mVpp ~ 20Vpp;

10 МГц <частота ≤ 20 МГц: 1mVpp ~ 10Vpp;

Частота> 20 МГц: 1mVpp ~ 5Vpp;

Разрешение

1mV

Амплитуда стабильности

± 0.5%/ 5 часов

Амплитудно-это действительно плоский экран

± 2.5%(<10 МГц);± 5%(>10 МГц);

Сигналов Выход

Импеданс

50Ω ± 10% (Типичный)

Защита

Все каналы могут работать более 60 секунд, когда нагрузка коротка.

DC офсетная печать

Офсетная печать диапазон

Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V;

Офсетная печать Разрешение

1mV

Фазы Особенности

Фазы диапазон

0 ~ 359,99 °

Фазы разрешение

0,01 °

TTL Выход

TTL уровень амплитуды

> 3Vpp

Разветвителя

> 8 TTL нагрузки

Время нарастания/спада

≤ 10ns

КМОП-матрица Выход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 10 в

Время нарастания/спада

≤ 18ns

Измерение наружных размеров

Функция

Частота, период, положительная/отрицательная ширина импульса, рабочий цикл

Вход Напряжение диапазон

1Vpp ~ 20Vpp

Частотомер

Разрешение

0,01 Гц (время ворот = 100S)

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 класса (1S, 10S, 100S) регулируется

Счетчик

Диапазон

0-4294967295

Соединительная муфта

Постоянный ток, переменный ток,

Режим работы

Руководство по эксплуатации

Период

Диапазон измерений

5ns ~ 20s

DC муфта измерения

Импульсный Ширина

Диапазон измерений

0ns ~ 20s

Разрешение

5ns

Рабочий цикл

Дистанция поездки (Дисплей)

0% ~ 100%

Развертки

Перевозчик сигнала

Синус, квадрат, пандус, произвольный (за исключением постоянного тока)

Развертки Тип

Линейный или логарифм

Развертки направление

Вверх, вниз и с круговыми направлениями;

Развертки объекты

Частота, амплитуда, смещение, рабочий цикл

Время развертки

0,01 S ~ 999,99 S/шаг

Диапазон настройки

Пусковое положение и положение отделки могут быть установлены произвольно.

Диапазон развертки

Определяется параметрами.

ГУН(Выход управления напряжением)

Диапазон модуляции сигнала на вход

0 ~ 5В

ГУН сигнала Частотный диапазон

0-2000 Гц

Управления Гун объекта

Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением.

ГУН специальная функция

Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом.

Модуляции

Модуляции Тип

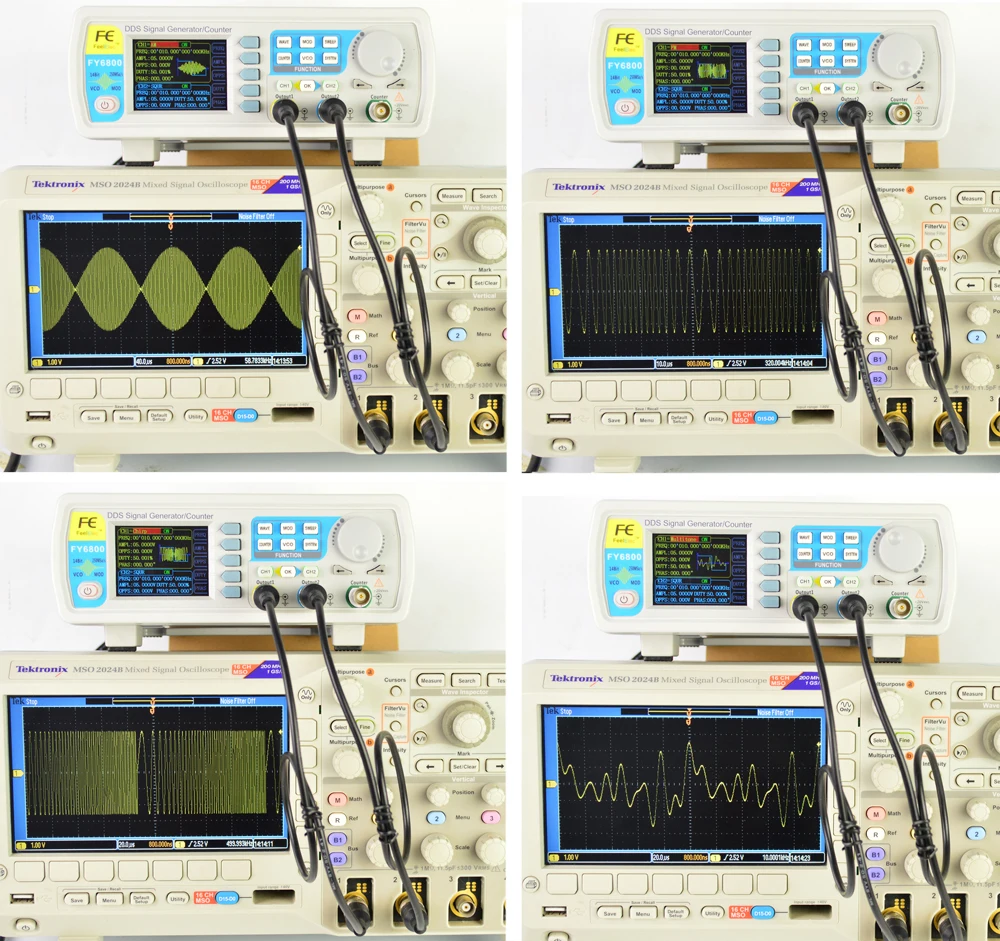

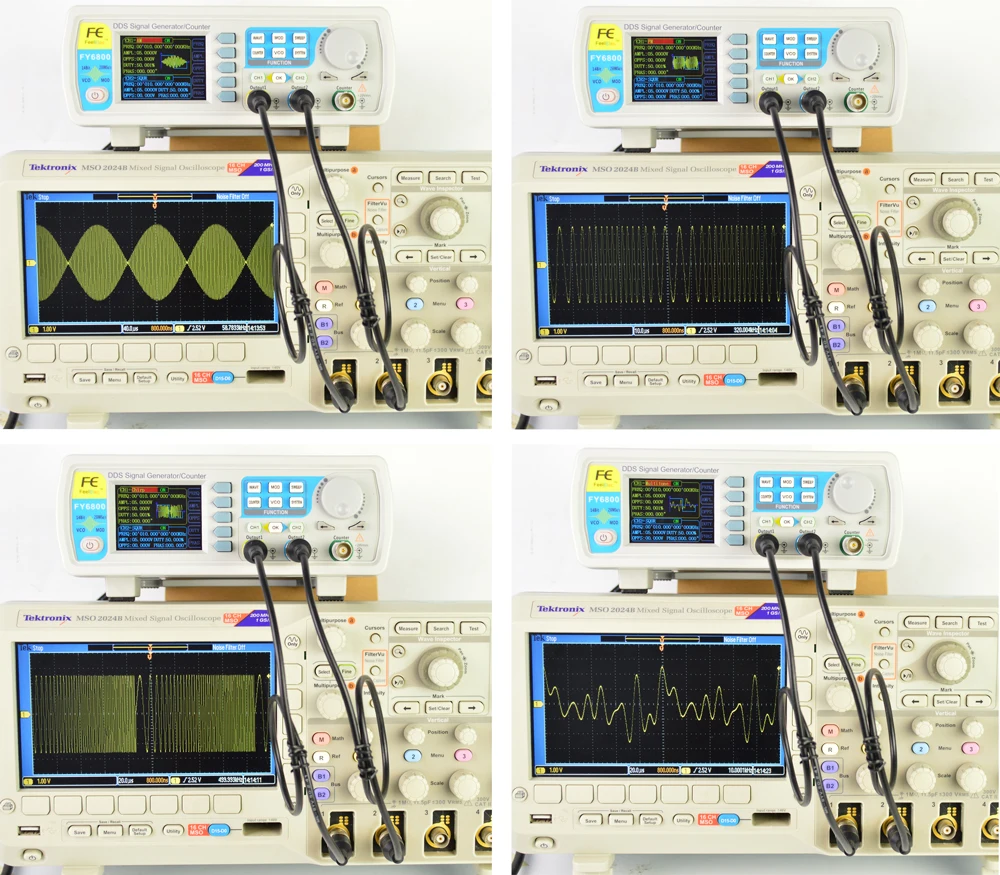

AM, FM, PM, ASK, FSK, PSK

Перевозчик сигнала

Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)

AM

Источник света

Внутренний (CH2) /внешний (VCO в порту)

Модуляции сигналов

Синус, квадрат, треугольник, рампа, произвольная форма волны

Глубина

0% до 120%

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

FM

Источник света

Внутренний (CH2) /внешний (VCO в порту)

Модуляции сигналов

Синус, квадрат, треугольник, рампа, произвольная форма волны

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

PM

Источник света

Внутренний (CH2) /внешний (VCO в порту)

Модуляции сигналов

Синус, квадрат, треугольник, рампа, произвольная форма волны

Отклонение фазы

От 0 до 360 °

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

Спросить

Источник света

Внутренний (CH2), внешний (ASK IN Port), руководство

Модуляции сигналов

Квадрат с 50% рабочим циклом.

Ключ частоты

1μHz ~ 10 МГц

FSK

Источник света

Внутренний (CH2), внешний (FSK IN Port), ручной

Модуляции сигналов

Квадрат с 50% рабочим циклом.

Ключ частоты

1μHz ~ 10 МГц

PSK

Источник света

Внутренний (CH2), внешний (PSK в порту), руководство

Модуляции сигналов

Квадрат с 50% рабочим циклом.

Ключ частоты

1μHz ~ 10 МГц

Burst Функция

Перевозчик сигнала

Синус, квадрат, пандус, произвольный (за исключением постоянного тока)

Burst рассчитывать

1 ~ 1048575

Источник запуска

Ручной, внутренний, внешний (AC/DC)

Общие характеристики

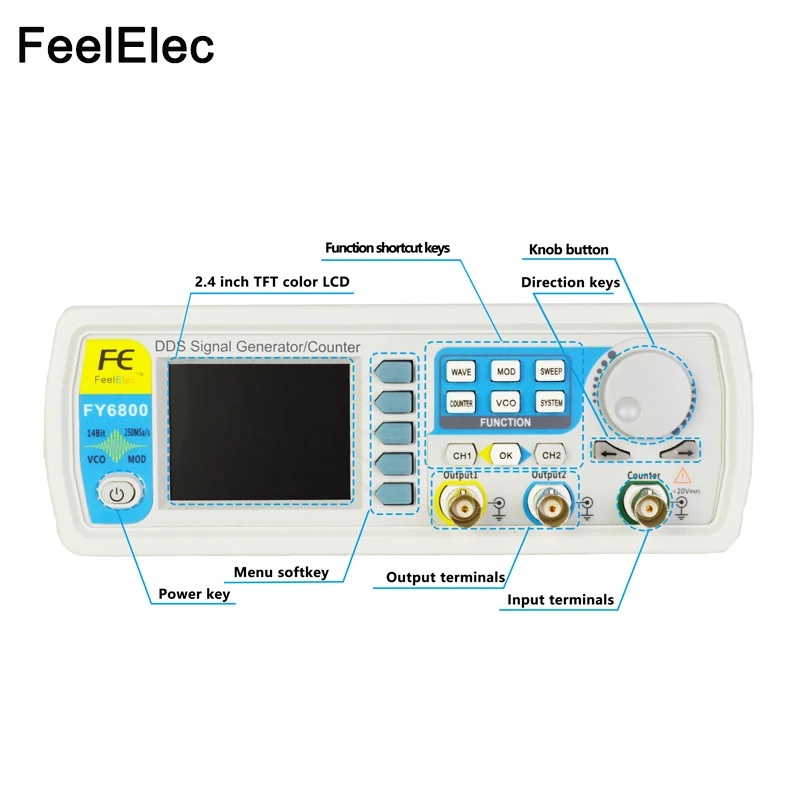

Дисплей

Тип

2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей.

Сохранить и нагрузки

Количество

20

Позиция

От 01 до 20 (01 для значения по умолчанию)

Интерфейс

Тип

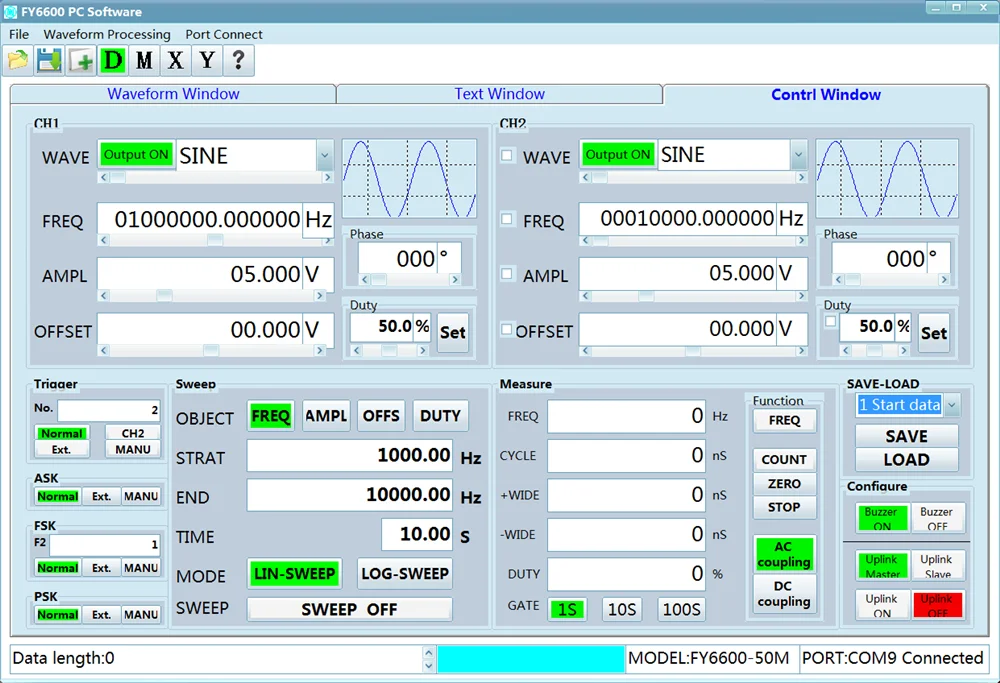

USB к последовательный интерфейс

Протокол

Режим командной строки, обеспечивающий протоколы связи.

Общении Скорость

9600bps (промышленный стандарт)

Мощность

Напряжение диапазон

AC100V ~ 240V

Technic

SMD, LSI, надежный и прочный

Зуммер

Можно включить/выключить, установив.

Управление

Кнопки и ручка непрерывно.

Защита окружающей среды

Темп. : 0 ~ 40 ℃, влажность: 0,5% 80%

Размеры

200 мм * 190 мм * 90 мм (Д * Ш * В)

Вес

850 г

Посылка Размеры

25 см * 21 см * 10 см (Д * Ш * В)

Посылка Вес

0,98 кг (главный двигатель, аксессуары и другие упаковочные материалы)
