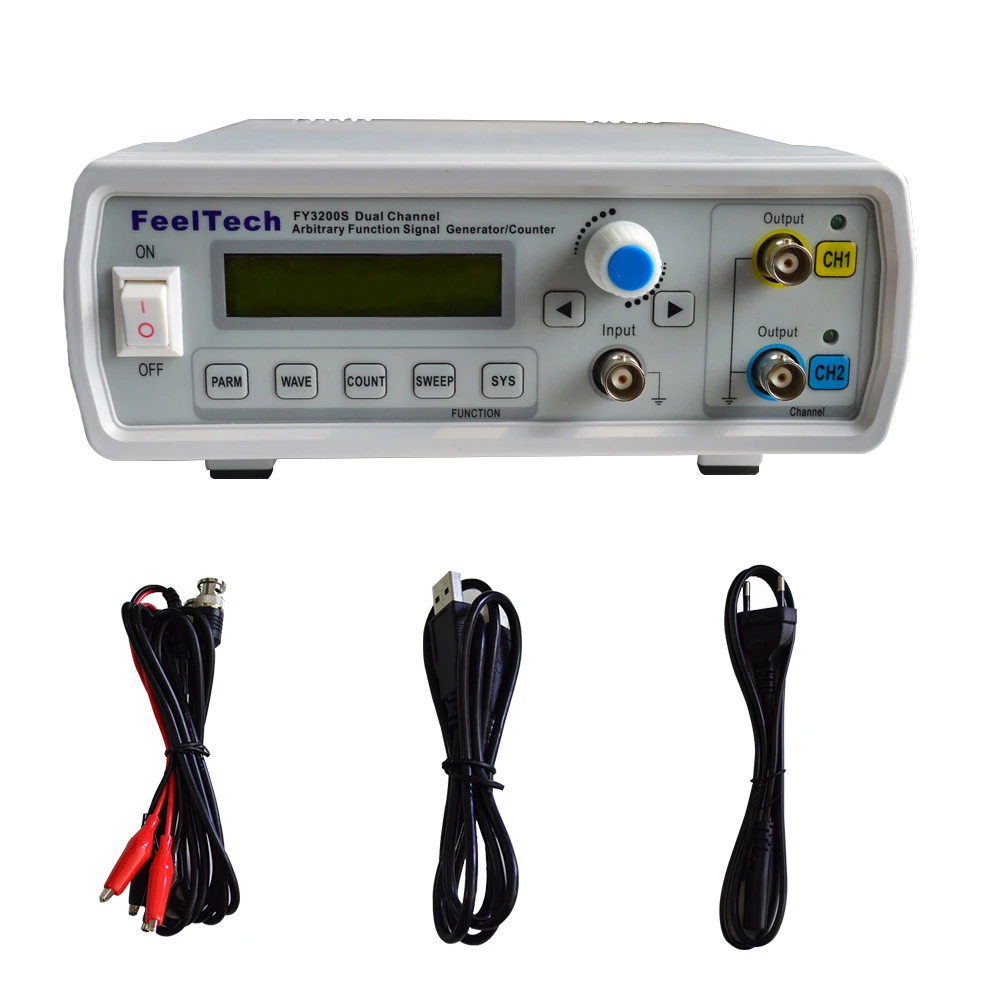

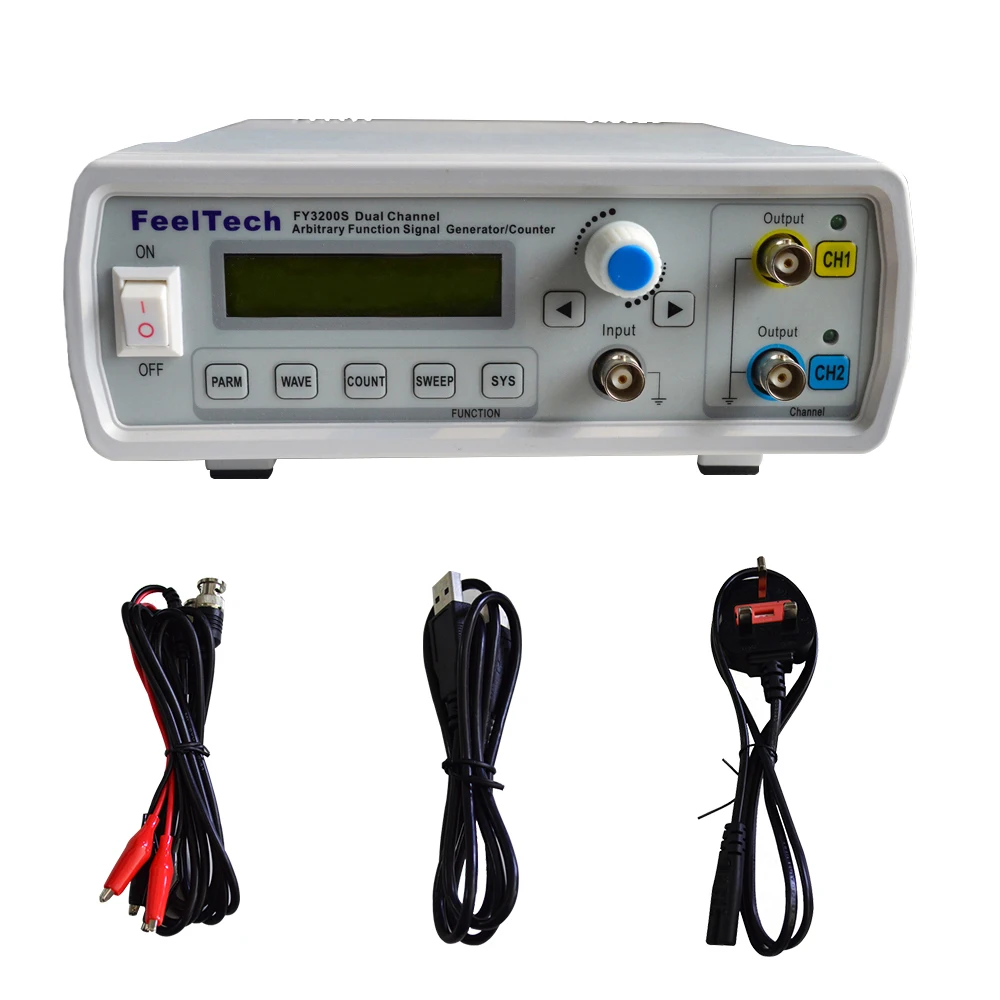

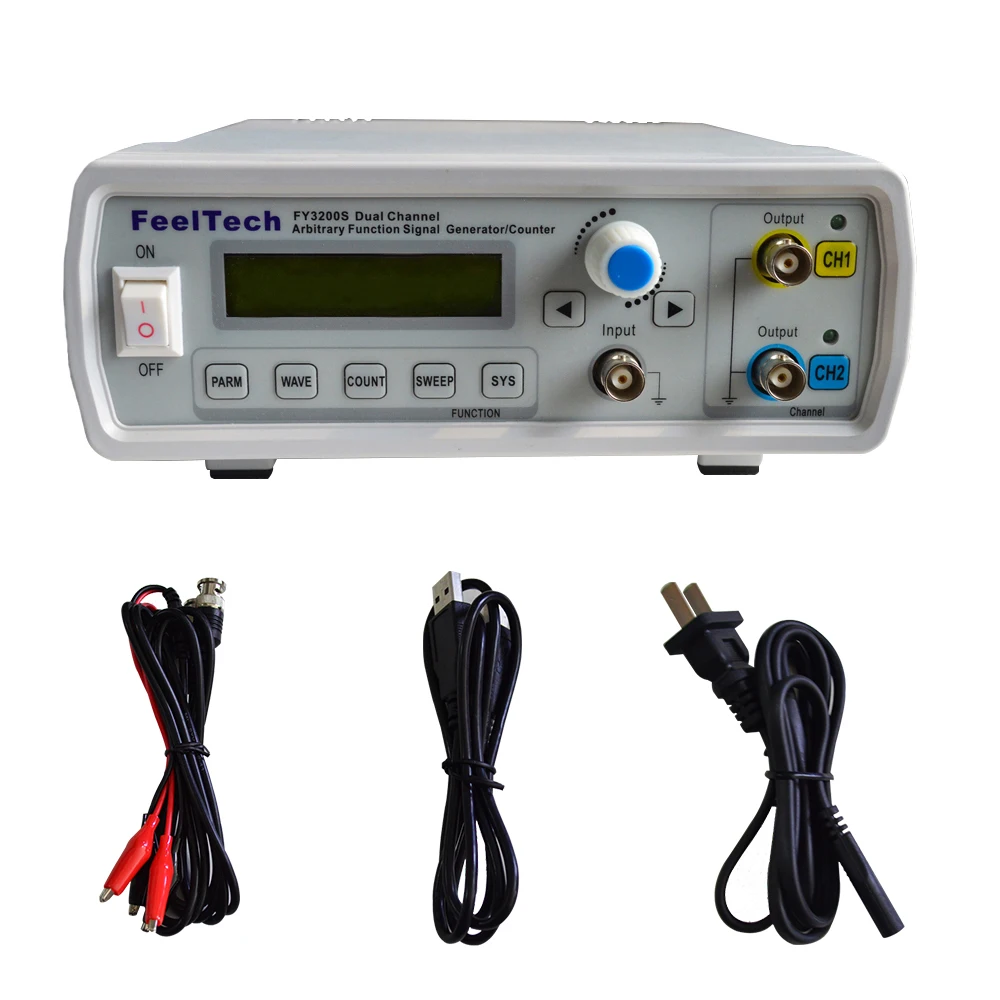

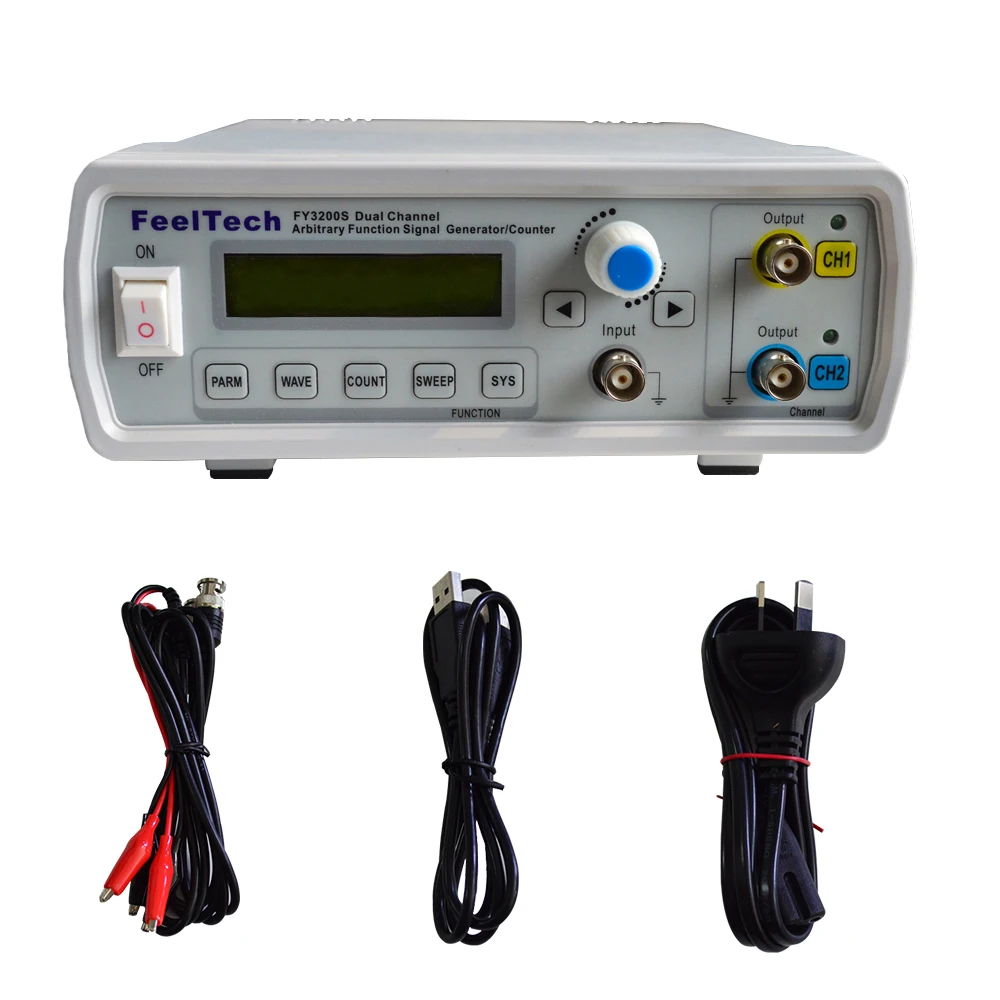

FY3200S-20Mhz генератор сигналов с цифровым дисплеем произвольной формы высокой

Частота

Модель

FY3200S

-6 MГц

FY3200S

-12 МГц

FY3200S

-20 МГц

FY3200S

-24 МГц

FY3200S

-25 МГц

Синуса

0 ~ 6 MГц

На возраст от 0 до 12 месяцев МГц

0 ~ 20 МГц

0 ~ 24 МГц

0 ~ 25 МГц

Квадратной формы

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Пандус/Треугольники

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Пульс

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL/CMOS

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Произвольная волна

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

Разрешение

0,01 Гц (10 МГц)

Точность

± 5 × 10^-6

Стабильность

± 1 × 10^-6/3 часа

Фазы диапазон

0 ~ 359 °

Фазы Разрешение

1 °

Характеристик формы волны

Осциллограмм

Синусоидальный, квадратный, треугольный (пандус), произвольный, пилообразный, импульсный, бесшумный и т. Д.

Сигналов Длина

2048 точек

Частота дискретизации

250MSa/s

Вертикальный Разрешение

12 бит

Синуса

Гармоническое подавление

③ 45 дбк (<1 МГц); ③ 40 дбк (1 МГц ~ 20 МГц);

Суммарный коэффициент гармонических искажений

<0.8% (20 Гц ~ 20 кГц, 0 дБм)

Квадратной формы

Время подъема/падения

≤ 20ns

Выброс

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

Зуба

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда (50 Ом)

10mVpp ~ 20Vpp (без нагрузки)

Амплитуда Разрешение

10mV

Амплитуда стабильности

± 0.5%/ 5 часов

Амплитудно-это действительно плоский экран

± 5%(<10 МГц);± 10%(>10 МГц);

Сигналов Выход

Импеданс

50Ω ± 10% (обычная)

Защита

Все каналы могут работать более 60 секунд, когда нагрузка коротка.

Dc офсетная печать

Офсетная печать диапазон

± 10V

Офсетная печать Разрешение

0,01 V

TTL Выход

Двухканальный электрический уровень TTL, синхронизация с CH1 и CH2. Регулируемые фазовые различия.

Электрический уровень амплитуды

> 3Vpp

Разветвителя

> Нагрузка 20 TTL

Время подъема/падения

≤ 20ns

КМОП-матрица Выход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 20ns

Измерение наружных размеров

Частотомер

Диапазон

1 Гц ~ 100 МГц (время ворот 1 сек)

Счетчик

Диапазон

0-4294967295

Напряжение Вход диапазон

2Vpp ~ 20Vpp

Развертки

Только в том случае, CH1 в наличии

Развертки Тип

Линейный или логарифм

Развертки объекты

Частота

Время развертки

1S ~ 999S/шаг

Диапазон развертки

Пусковое и отделочное положение можно задать произвольно.

Общие характеристики

Дисплей

Режим

LCD1602 на английском языке

Сохранить и нагрузки

Количество

20

Позиция

01 to20 (сохранения P_ON FREQ по умолчанию)

Интерфейс

Тип

USB к последовательному интерфейсу.

Общении Скорость

9600bps

Мощность

Напряжение

Диапазон

AC85V ~ AC260V

Зуммер

Можно включить/выключить, установив.

Защита окружающей среды

Температура: 0 ~ 40 ℃ Влажность: 0,1% 80%

Измерение

200 мм (длина) x 190 мм (ширина) x 90 мм (высота)

Вес

Вес нетто: 750 г, общий вес: 900 г
