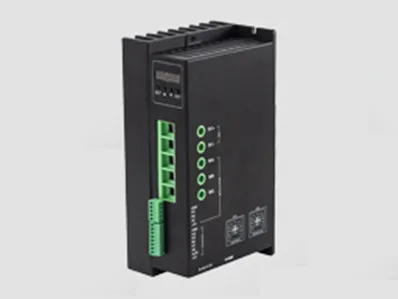

Высокая мощность 48 в 1000 Вт 1500 Вт бесщеточный контроллер двигателя постоянного тока 48В 50А bldc драйвер двигателя

LKDBLS-02-H

1. Характеристика продукта

ВBldc драйвер двигателя iS небольшой Мощный драйвер, независимо разработанный нашей компанией для сотрудничества с области современного промышленного автоматического управления. В основном используется импортный высокопроизводительный чип драйвера BLDCM специального назначения, который имеет ряд преимуществ, таких как высокая интеграция, малый размер, идеальная защита, простая и прозрачная проводка, высокая надежность, И т. д. Драйвер подходит для вождения малого и среднего размера BLDCM с номинальной мощностью ниже 1500 Вт. Драйвер использует новую технологию PWM, которая делает BLDCM работать с высокой скоростью, небольшой вибрацией, низким уровнем шума, хорошей стабильностью и высокой надежностью. Поддержка протокола связи Modbus и интерфейса RS485.

Характеристика продукта

Вход источника питания 24vdc-48vdc, Вход 24В напряжения, максимальный ток 75A, максимальный ток 50A, защита от недостаточного напряжения 10VDC 2, защита от перенапряжения 60VDC 2, рекомендуемая мощность не более 1500 Вт.
Рабочая температура 0 ~ + 45 ° C
Температура хранения-20 ~ + 85 ° C
Влажность использования и хранения <85% [отсутствие Морозов]
Структурный настенный тип коробки

Клеммное соединение

Терминал сигнала зала

Соединительный терминал двигателя

3. Контрольный сигнал

GND:Сигнал заземления

F/R:Управление вперед и назад, обратное при подключении к GND, вперед, если не подключено, выключите EN при переключении между вперед и назад.

EN:Включение управления: EN подключение к земле, поворот двигателя (онлайн состояние), EN не подключено, двигатель не поворачивается (автономное состояние).

BK: Управление тормозом: когда он не заземлен и работает нормально, когда он заземлен, двигатель электрически заторможен. Когда инерция нагрузки большая, следует использовать режим сигнала ширины импульса, Управляйте тормозом, регулируя амплитуду ширины импульса.

SV:ADJ: ослабление внешней скорости: может быть ослаблено от 0 ~ 100%, когда внешняя команда скорости подключена к 6,25 в, потенциометр может использоваться для скорости и тестирования двигателя.

PG: импульсный выход скорости двигателя: Когда пара полюсов P, импульсы 6P за оборот (вход открытого коллектора).

ALM: сигнал тревоги: когда цепь находится в состоянии тревоги, выход низкий (выход открытого коллектора).

+ 5 В:Выходное напряжение регулирования скорости, потенциометр может непрерывно регулироваться на SV и GND.

Переключатель кода циферблата:Регулировка коэффициента усиления скорости двигателя и диапазона скорости от 0 до 100%.

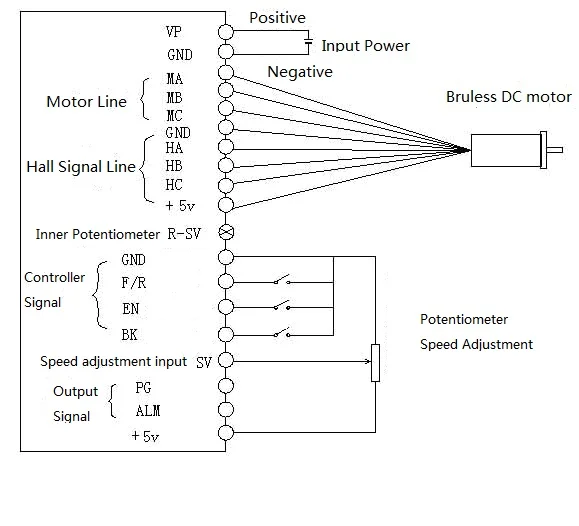

Схема подключения двигателя и драйвера

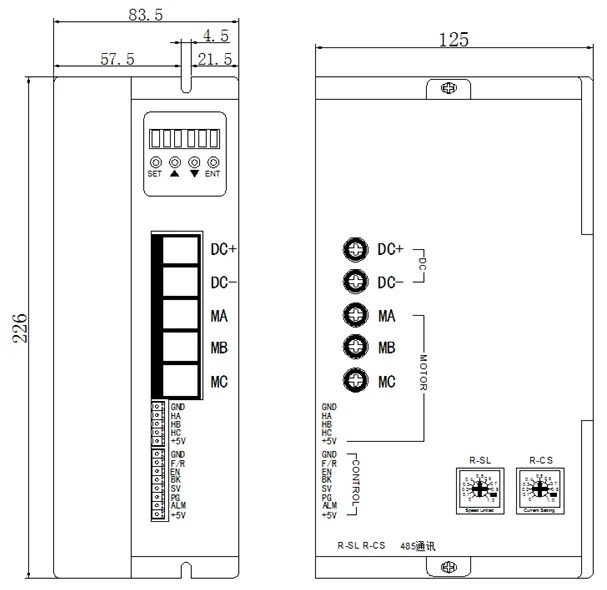

Спецификация и описание

1.


3. P00X: рабочий параметр
   Функциональный код	Название функции	Диапазон установки	Блок	Значение по умолчанию	Изменение
   P000	Режим управления	Режим внешнего порта 00 18 режимов управления панелью		00 модуль внешнего порта
   P001	Пара полюсов	1 ~ 255	Пары	2	⭕
   P002	Номинальная скорость	1 ~ 65535 (эффективный режим внешнего порта)	Об/мин	3000	⭕
   P003	Режим отображения	00: отображение скорости		00	⭕
   P004	Пусковой момент	1 ~ 255		16	⭕
   P005	Начальная скорость w/o датчик запуска	1 ~ 255		04	⭕
   P006	Время ускорения	1 ~ 255	0,1 S	0	⭕
   P007	Время замедления	1 ~ 255	0,1 S	0	⭕
   P008	Настройка тока	1 ~ 255		44
   P009	Настройка температурной сигнализации	1 ~ 255		34
   P010	Настройка скорости панели	1 ~ 65535 только внешний порт эффективный режим	Об/мин	2000
   P011	Тормозная сила	0-1023		1023
   P012	Адрес сайта	0 ~ 250		1
   P013	Защищены
   P014	Параметры настройки тока	0-FF	Шестигранный	3A
   P015	Резерв
   P016	Резерв
