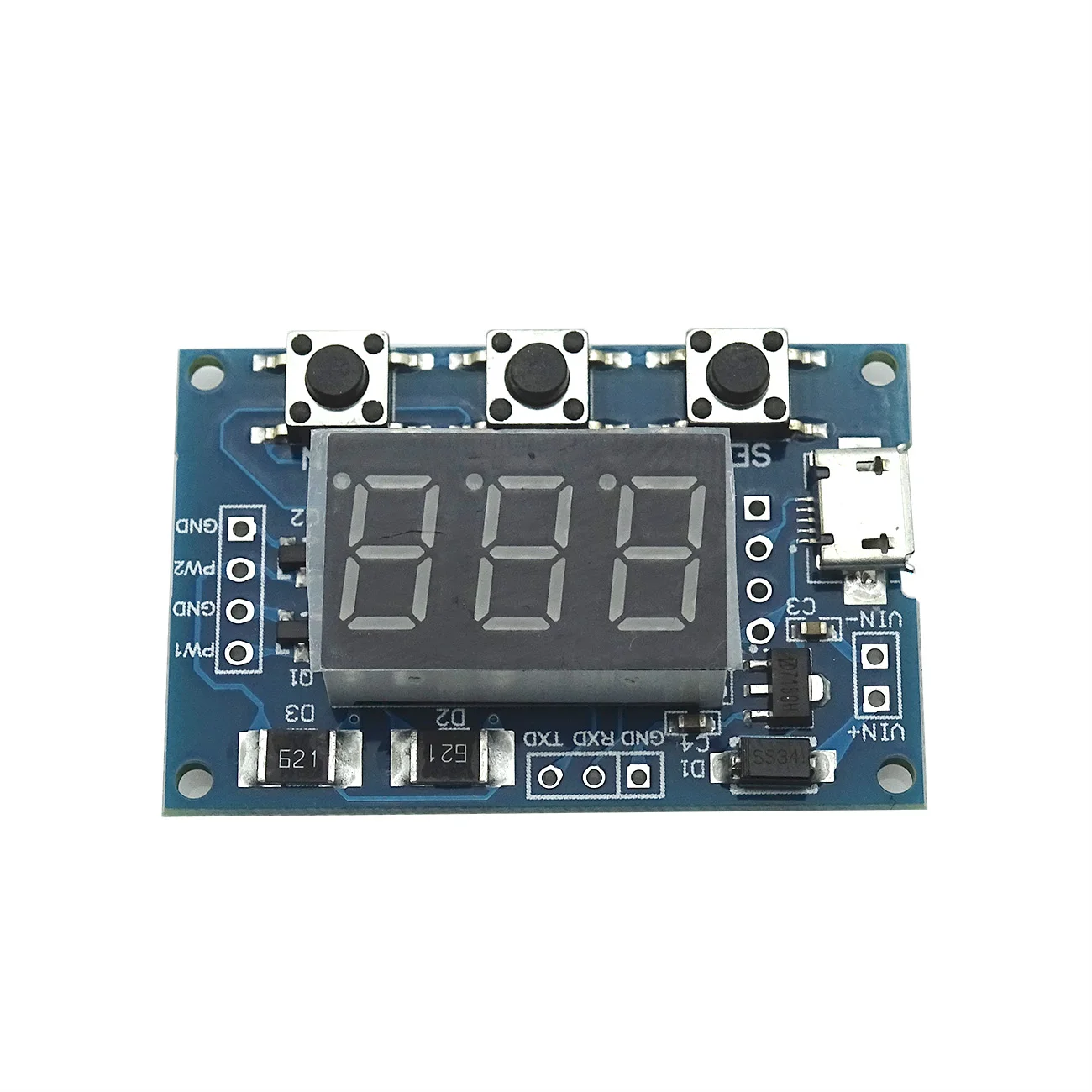

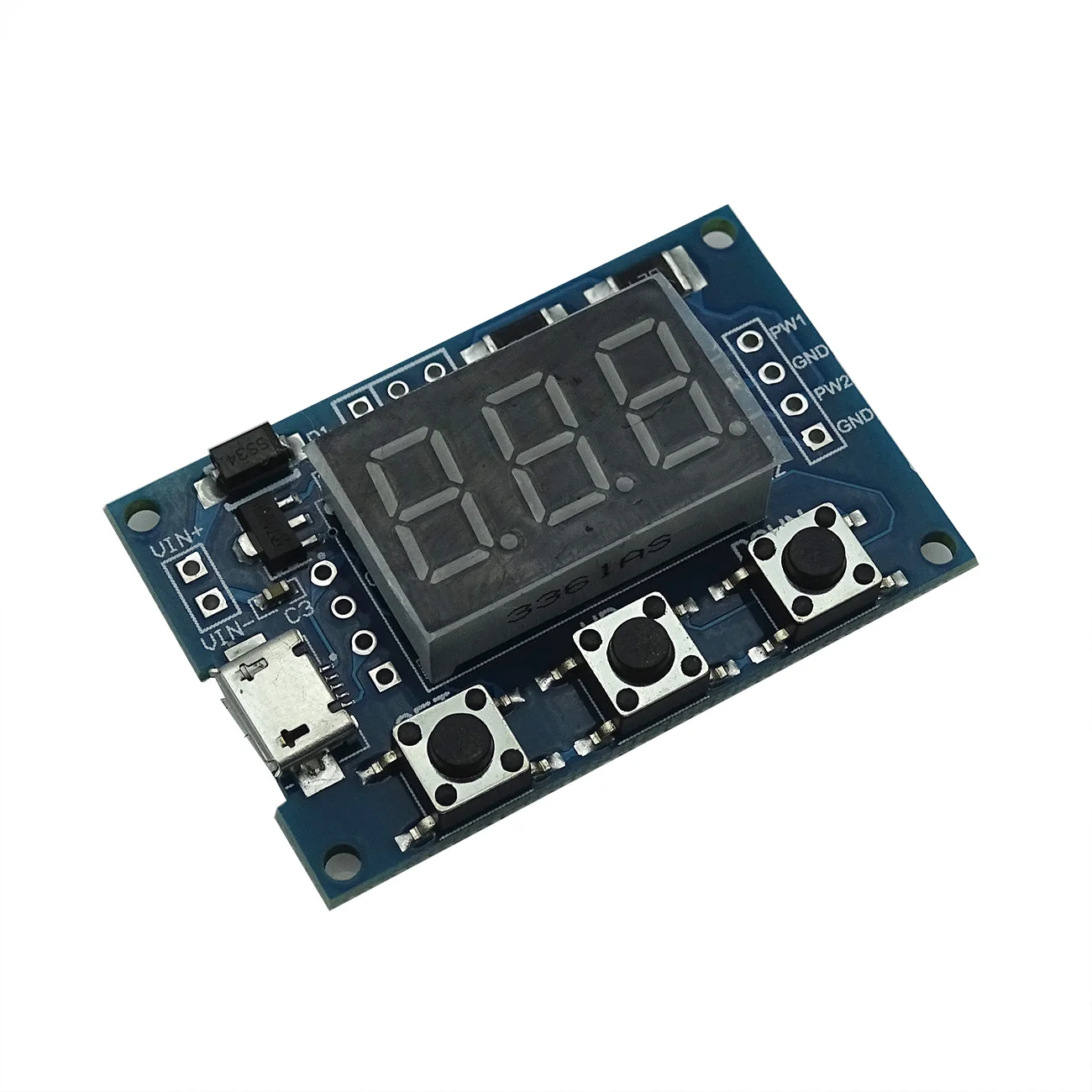

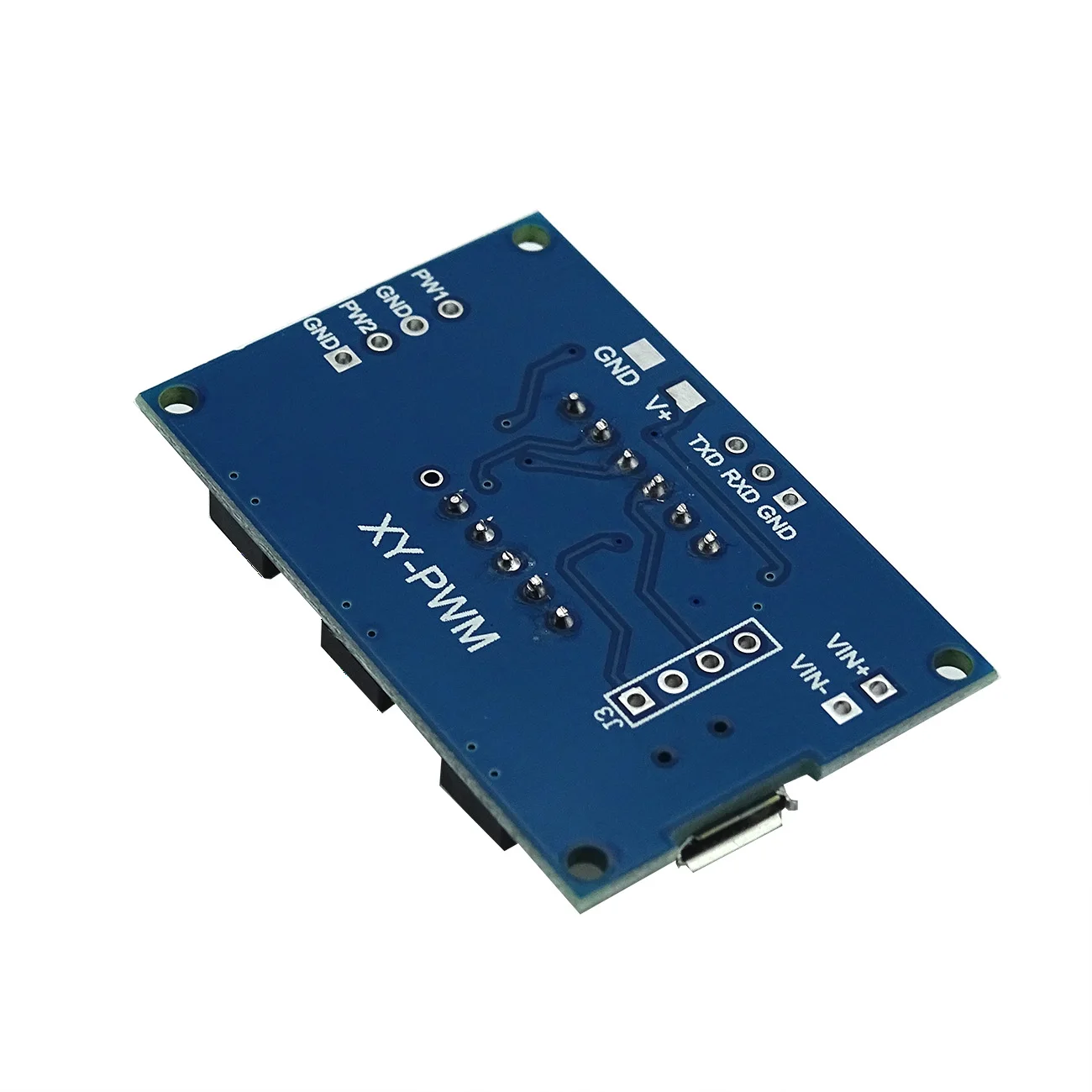

Микро-USB DC 2CH Регулируемая Φ рабочий цикл импульсная частота модуль цифровой

Модуль основные характеристики:
1. Два независимых PWM выхода, частота и рабочий цикл могут быть установлены отдельно;
2. Широкий диапазон частот и высокая точность;
3. С последовательным
Размеры: 41*28 мм Толщина: 1,6 мм

1. Описание модуля
Два независимых PWM выхода, частота и рабочий цикл могут быть установлены отдельно;
Частота делится на три диапазона:
1. XXX (без запятой): минимальная единица измерения-1 Гц, а диапазон значений-1 Гц ~ 999 Гц;
2. X X.X (Десятичная точка в десять знака после запятой): самый маленький блок 0,1 кГц; Диапазона значений является 0,1 кГц ~ 99,9 кГц
3. X.X.X. (десятичные точки для всех трех цифр): минимальная единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц
E. g. Частотный дисплей: 100 означает PWM выходы 100 Гц импульса;
54,1 показывает, что ШИМ выводит Пульс 54,1 кГц;
1.2.4. PWM выходной Пульс 124 кГц
Диапазон значений рабочего цикла: 0 ~ 100;
Три частотных диапазона делят рабочий цикл, и все параметры настройки будут сохранены после отключения питания.

2. Настройка параметров
Модуль имеет 3 клавиши: Настройка, вверх, вниз;
1. Короткое нажатие 【набор 】 кнопка для переключения и отображения четырех значений параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед переключением имени будут отображаться соответствующие параметры.
2. Нажмите [вверх] и [вниз], чтобы изменить значение текущего параметра (Длительное нажатие может быстро увеличить или уменьшить).
3. Для каждого из двух PWMs есть три предустановленных значения частоты. В этом интерфейсе отображения частоты вы можете переключаться, удерживая нажатой клавишу [SET], и коэффициент мощности трех частот одинаковый. (XXX: диапазон 1 Гц ~ 999 Гц; X X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.).

3. Параметры модуля:
1. Рабочее напряжение: 5-30 в поддерживает источник питания micro USB 5,0 в;
2. Диапазон частот: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне составляет около 2%;
4. Грузоподъемность сигнала: выходной ток может быть около 8-30 мА;
5. Амплитуда выхода: по умолчанию 5V-pp (может быть изменен внешним источником питания);
6. Температура окружающей среды: -30 ~ + 70 ℃.

4. Сфера применения:
1. Используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки;
2. Используется для генерации квадратного волнового сигнала, приводящего Драйвер шагового двигателя;
3. Генерирует регулируемые импульсы для MCU использования;
4. Генерирует регулируемые Импульсы и связанные с управлением цепи (приложения, такие как PWM затемнения и регулирования скорости).
Пять, контроль последовательного порта
Стандарт связи: 9600 bps
Бит данных: 8
Стоп-бит: 1
Контрольные цифры: нет
Регулятор давления газа: Нет


1. Установите частоту ШИМ
"S1FXXXT": Установите частоту PWM1 до XXX HZ (001 ~ 999)
"S1FXX.XT": Установите частоту PWM1 на X X.X KHZ (00,1 ~ 99,9)
"S1F: X.X.X.T": Установите частоту PWM1 на XXX кГц (0.0.1. ~ 1.5.0.)
'S1': PWM1
'S2': PWM2
'F': частоты
D: рабочий цикл
«Т»-это конечный флаг
2. Установите рабочий цикл ШИМ
"S1DXXXT": Установите рабочий цикл PWM1 на XXX; (001 ~ 100)
"S2DXXXT": Установите рабочий цикл PWM2 на XXX; (001 ~ 100)
Успешно установить назад: вниз;
Если Настройка не удалась, возврат: падение.
