433 МГц схема дистанционного управления DC 5 в 12 В 24 универсальный беспроводной

---

Пожалуйста, нажмите на картинку ниже, чтобы купить комплект дистанционного управления.

433 мгц радиочастотный пульт дистанционного управления, 5 В, 12 В, 24 В, универсальный беспроводной переключатель, 2 канала, радиочастотный релейный модуль приемника, DC5-30V для умного дома Области применения: Дверь гаража с дистанционным управлением \ дверь дома с дистанционным управлением \ лампа с дистанционным управлением \ светильник с дистанционным управлением \ шторы с дистанционным управлением \ забавное дистанционное управление и другое устройство дистанционного управления.

Посылка заказа включает:

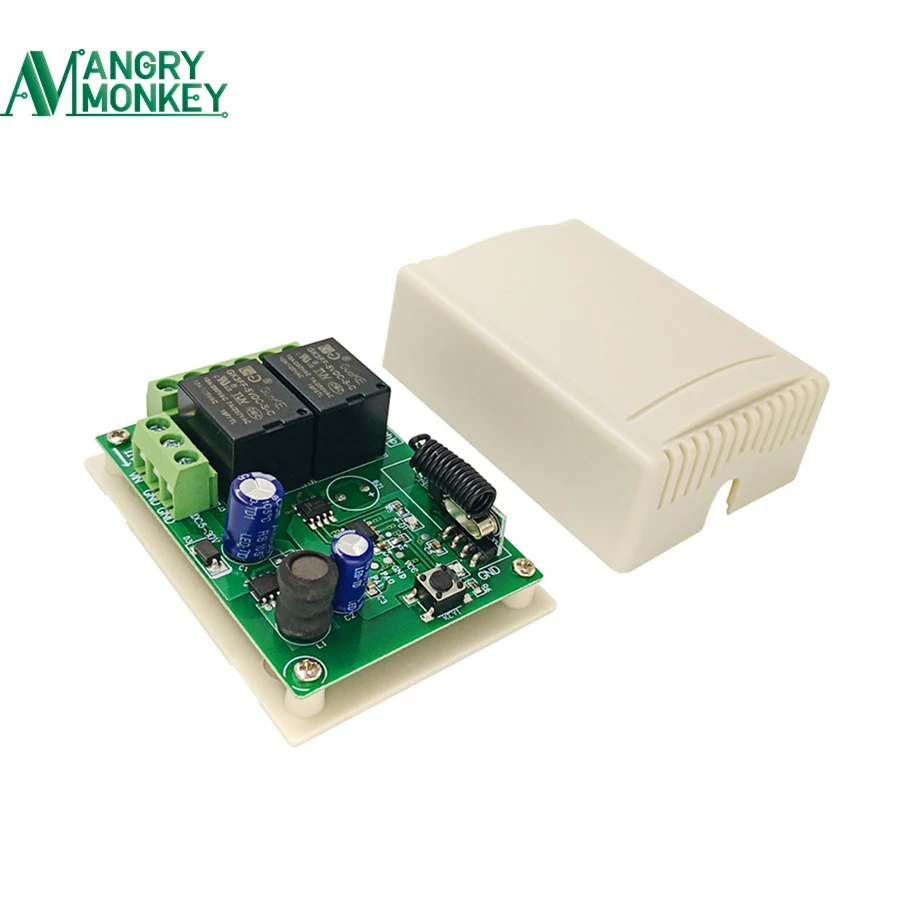

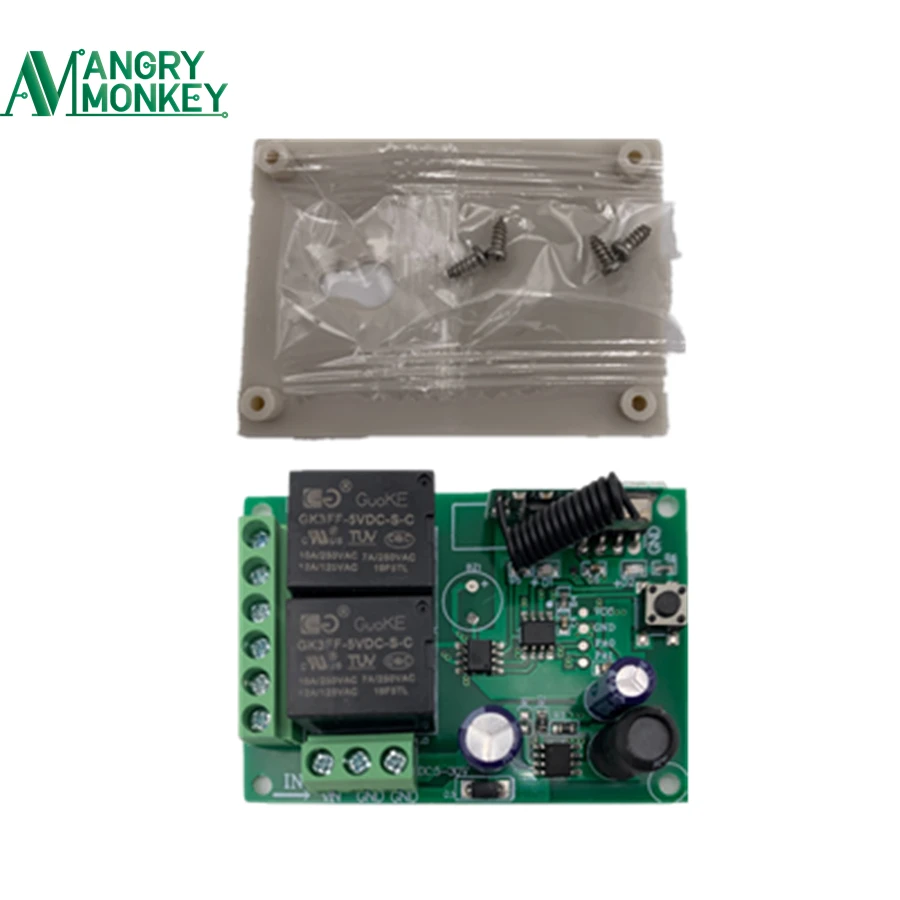

1 приемник 2402 Подробности: Модуль переключателя приемника (2402): 1 шт. с пластиковой оболочкой

Мы должны использовать его со следующими продуктами (потому что один переключатель не работает)


Характеристики:

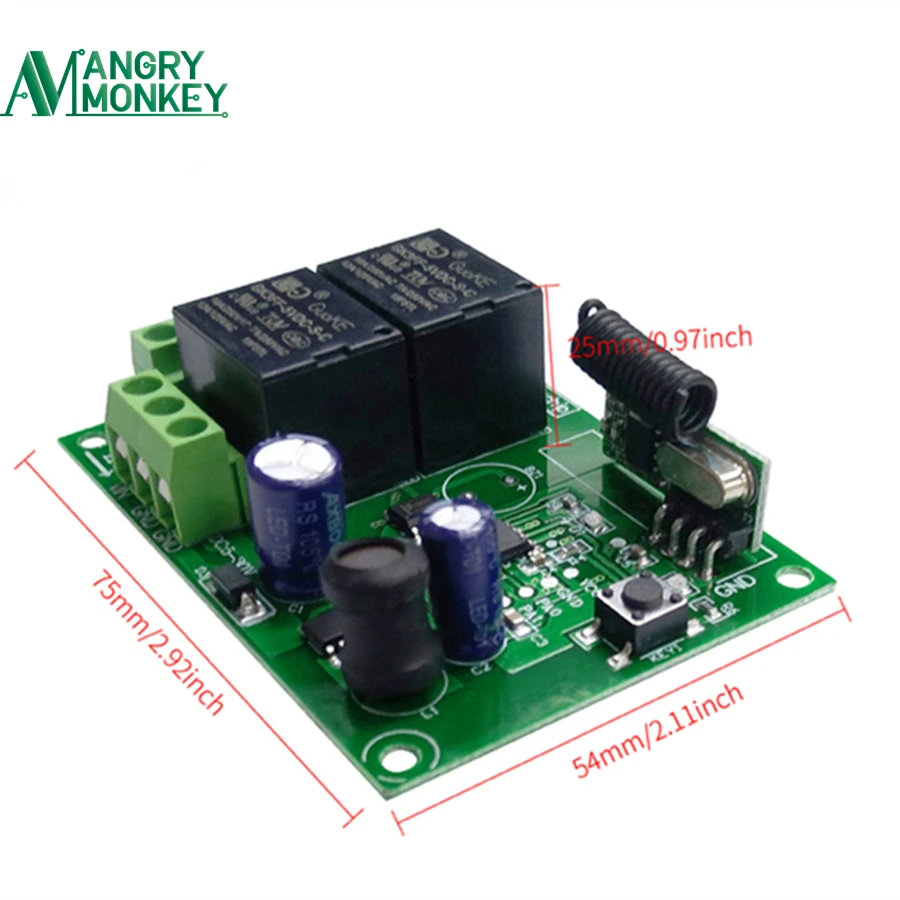

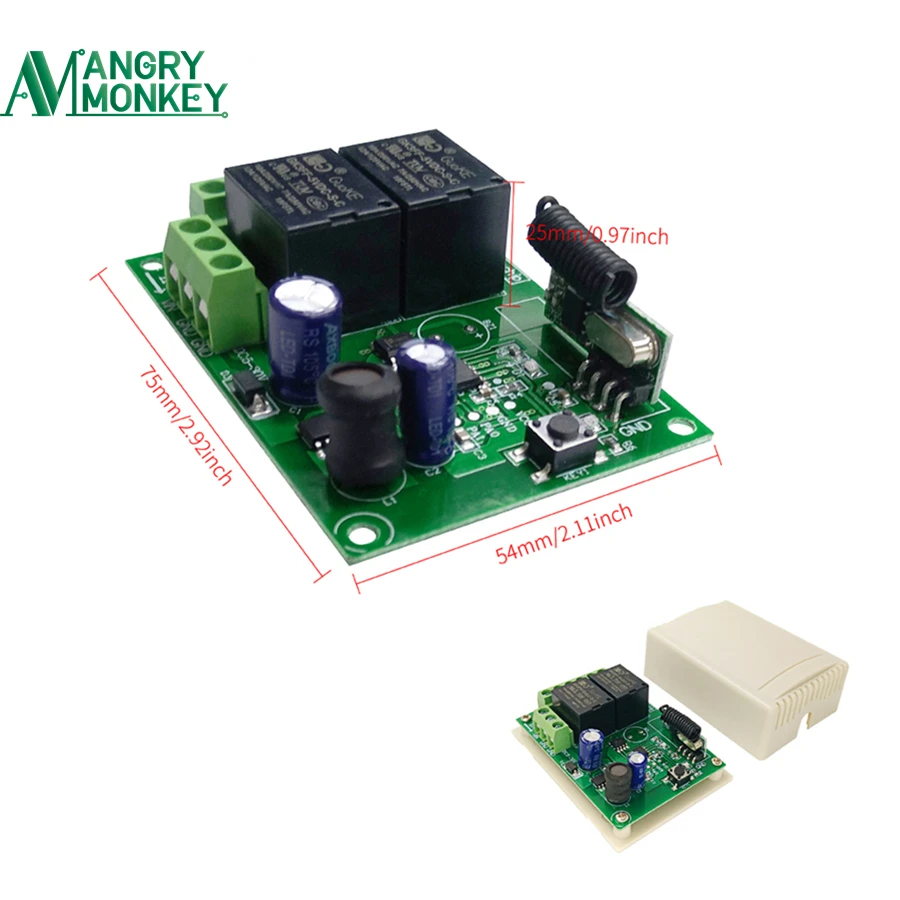

Модель: AM240210A Вид продукции: 2-КАНАЛЬНЫЙ пульт дистанционного Управление переключатель Режим работы RF: ASK superгетеродинный прием Режим модуляции: ASK Режим работы: Мгновенный/тумблер/защелкивающийся и т. Д. Режим соответствия: Интеллектуальный код обучения. Мощность: Широкое напряжение DC 5V-30V Ток покоя: 5 мА Частота RF: 433 МГц Размер печатной платы: 25*54*75 мм
Инструкции по эксплуатации О режиме работы: Режим дистанционного управления 1: Мгновенный/пробежка Нажмите и удерживайте одну клавишу->ON; Отпустите клавишу->OFF Подробности: Удерживайте одну клавишу, соответствующий канал работает/включается; Затем отпустите палец, канал поворачивается, чтобы остановить/выключить. Режим дистанционного управления 2: Тумблер/самозамок Нажмите одну клавишу->ON; Нажмите одну и ту же клавишу еще раз->OFF Подробности: Нажмите одну клавишу один раз, соответствующий канал включается/включается; Нажмите одну и ту же клавишу еще раз на том же канале для остановки/выключения. Режим дистанционного управления 3: Блокировка/Внутренний замок

Нажмите один ключ один раз-> ВКЛ; Нажмите другой ключ один раз-> ВЫКЛ

Подробности:

Нажмите одну клавишу один раз (например, возьмите клавишу), соответствующий канал (например, канал 1) Поверните в режим работы/включения;

Нажмите другой ключ один раз (например, take B), тот же канал повернуть, чтобы остановить/выключить. В то же время другой соответствующий канал (например, канал 2) включается/включается

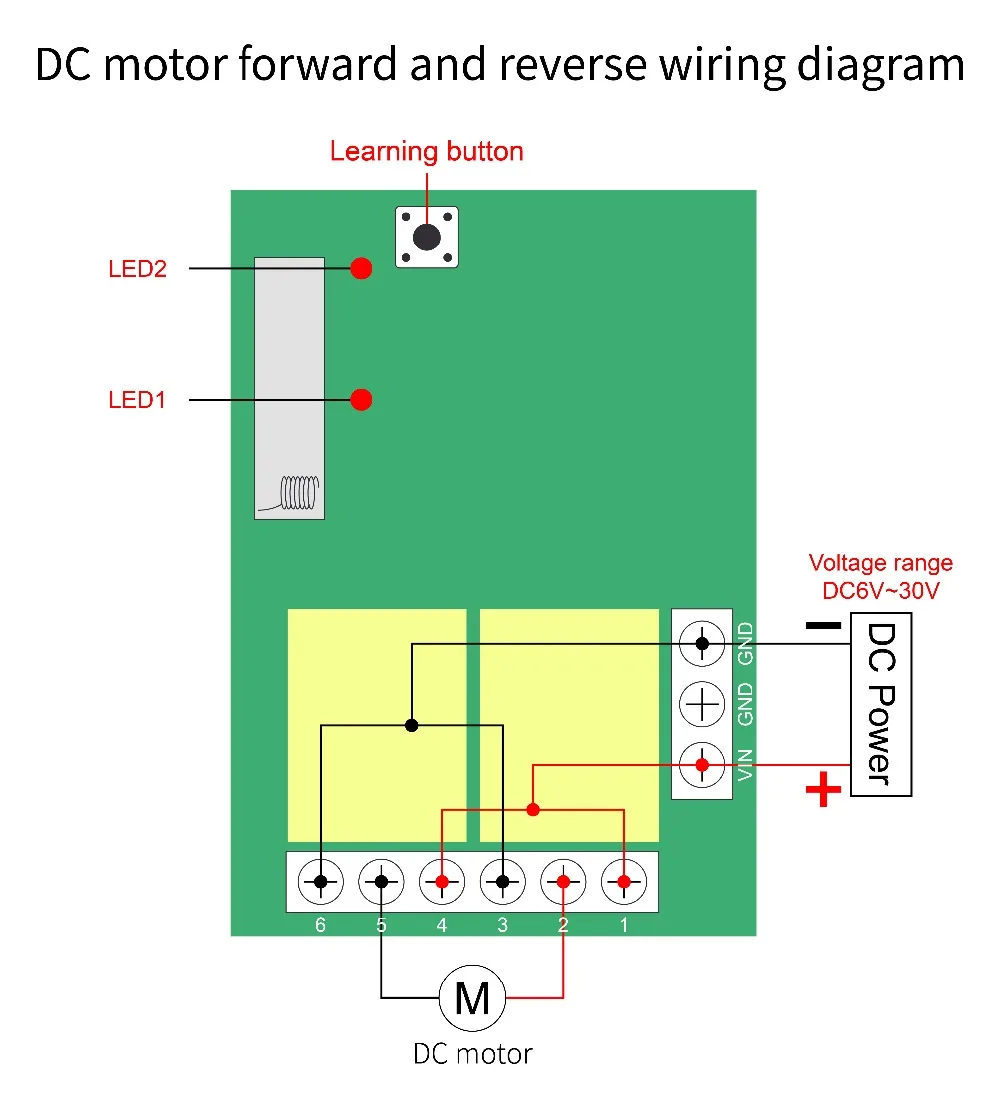

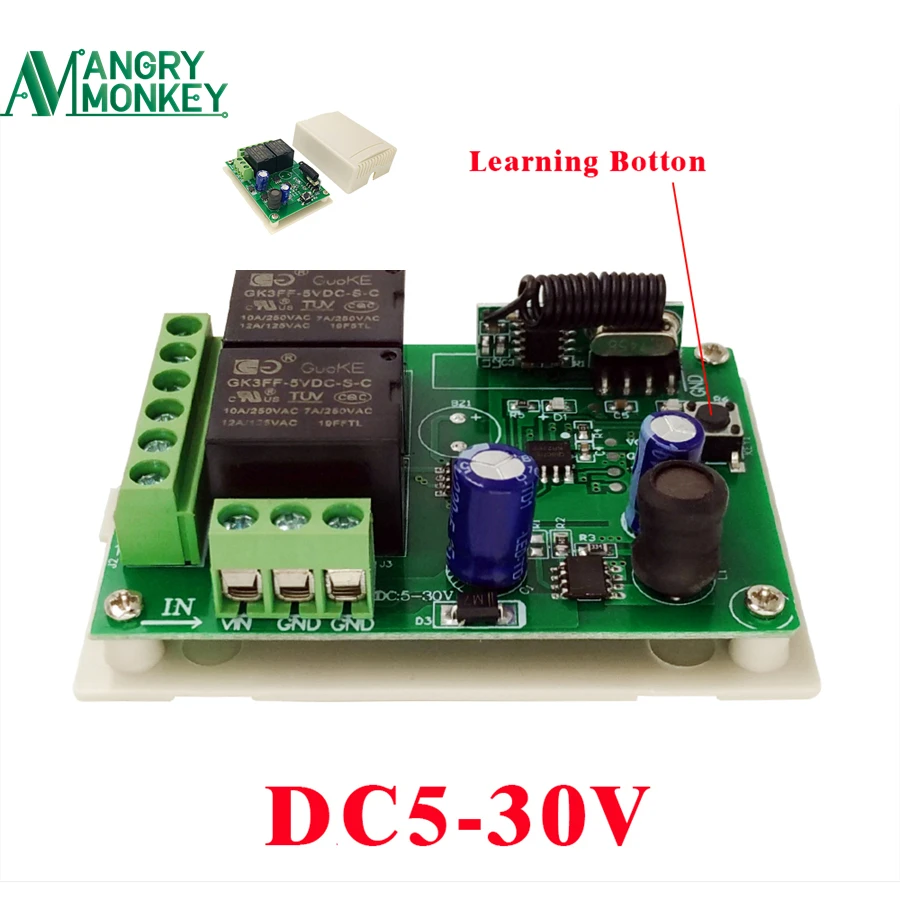

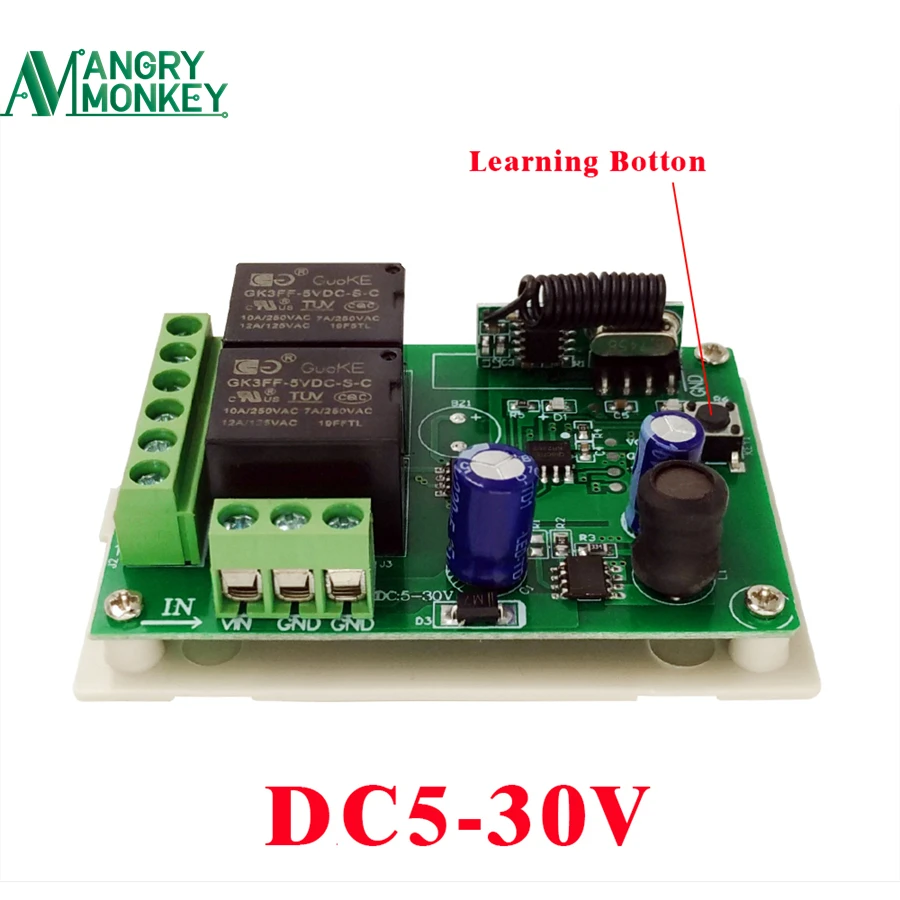

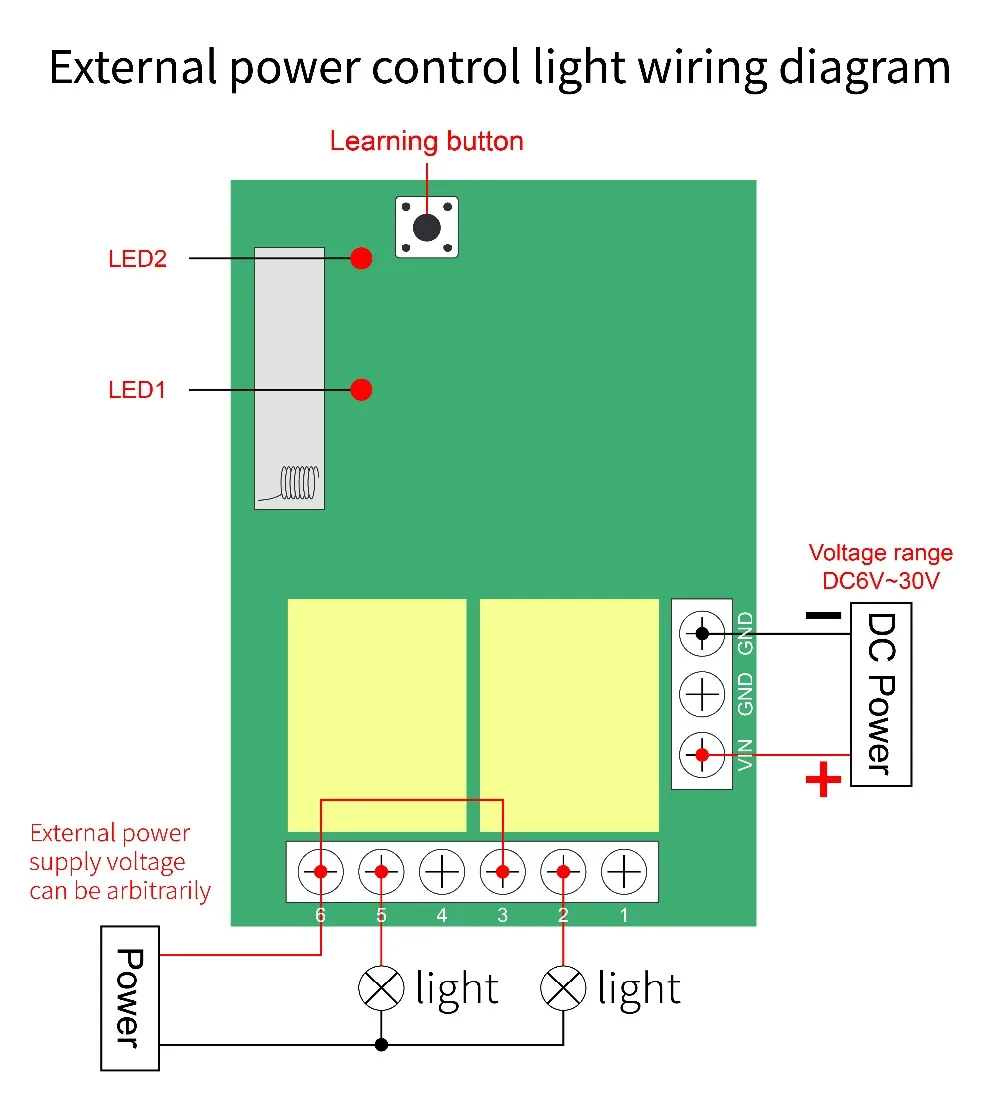

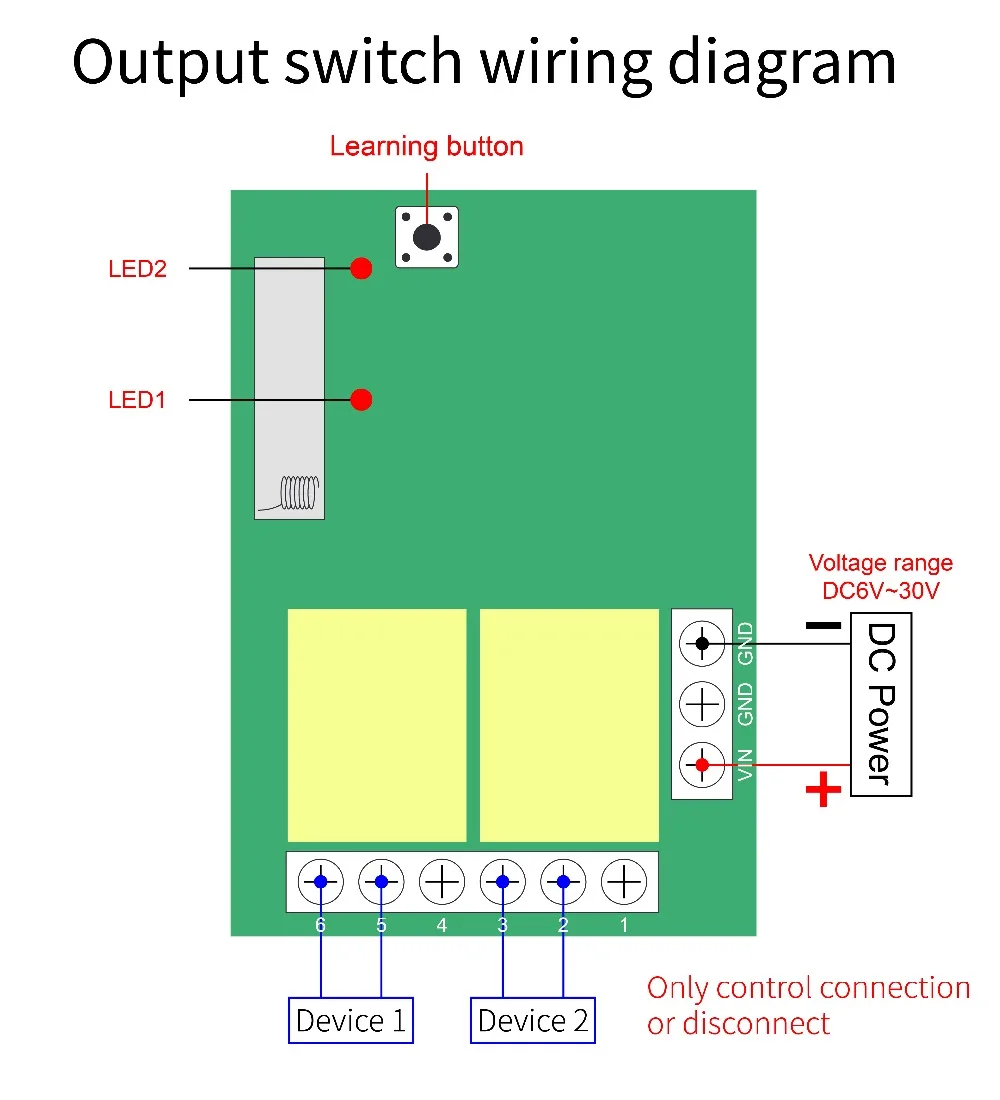

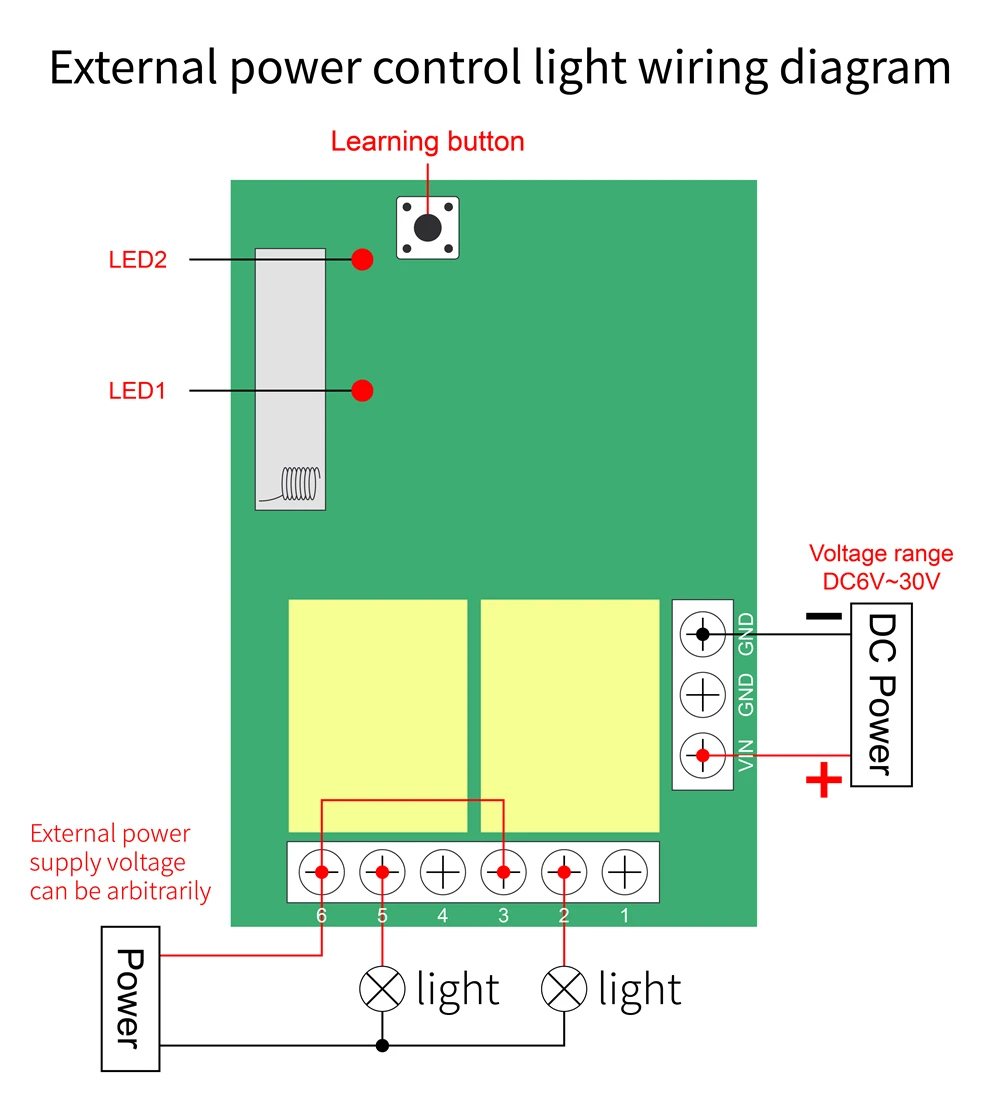

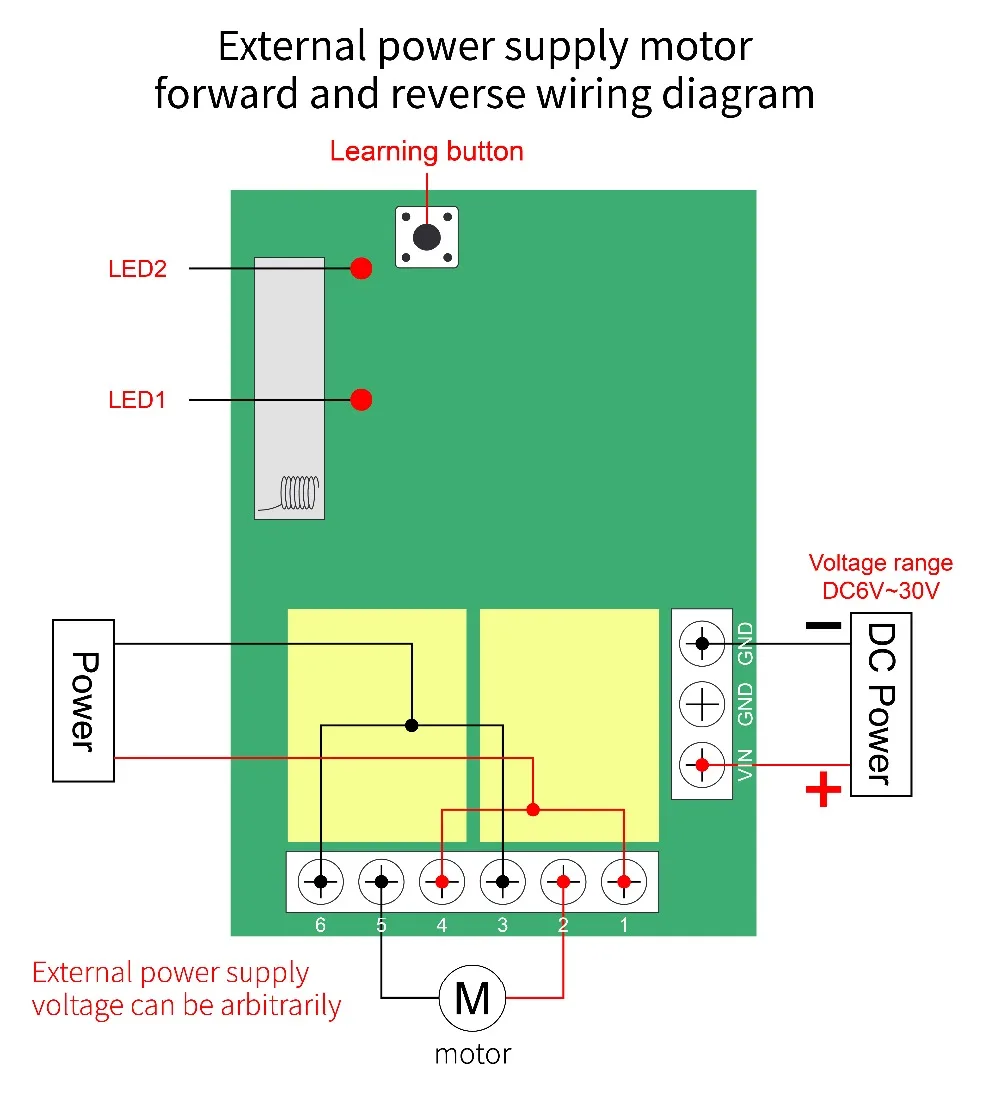

Как установить режим дистанционного управления: Пожалуйста, найдите обучающий ключ модуля переключателя приемника, проверив ниже фото:

Настройка режима работы: 1. Мгновенный режим:Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор на пульте управления позволяет успешно установить мгновенный режим. 2. Режим переключения:Нажмите ing два раза кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный пульт дистанционного управления позволяет успешно установить режим переключения. 3. Режим блокировки:Нажмите кнопку обучения на доске приемника три раза (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что режим блокировки успешно установлен (первая кнопка стоит ВКЛ, вторая кнопка выключается). 4.2CH мгновенный + 2CH тумблер:Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно. 5. 2CH мгновенный + 2CH Блокировка:Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно. 6. 2CH тумблер + 2CH Блокировка:Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно. 7. 2CH защелка + 2CH защелка:Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно. 8. Удаление существующих данных дистанционного управления:Восемь раз нажав кнопку обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, это означает, что существующие пульты дистанционного управления удаляются успешно.

---

---
