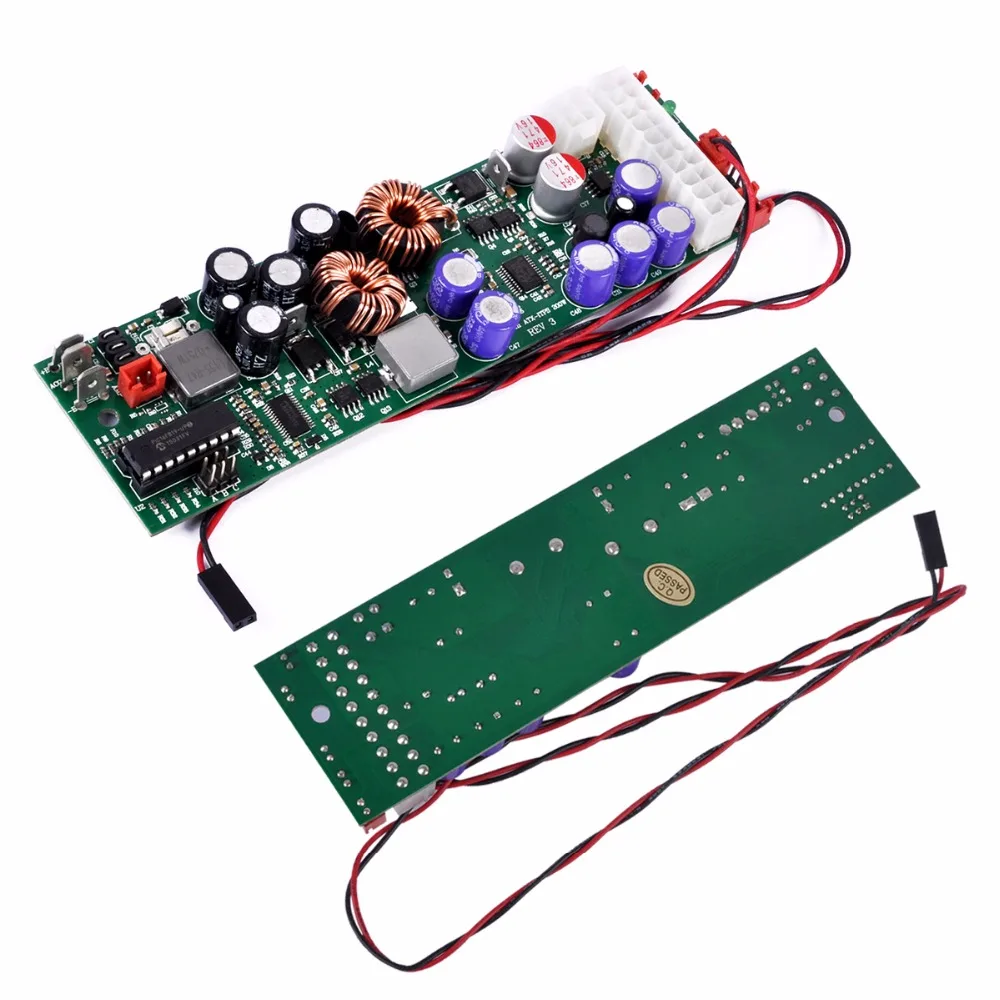

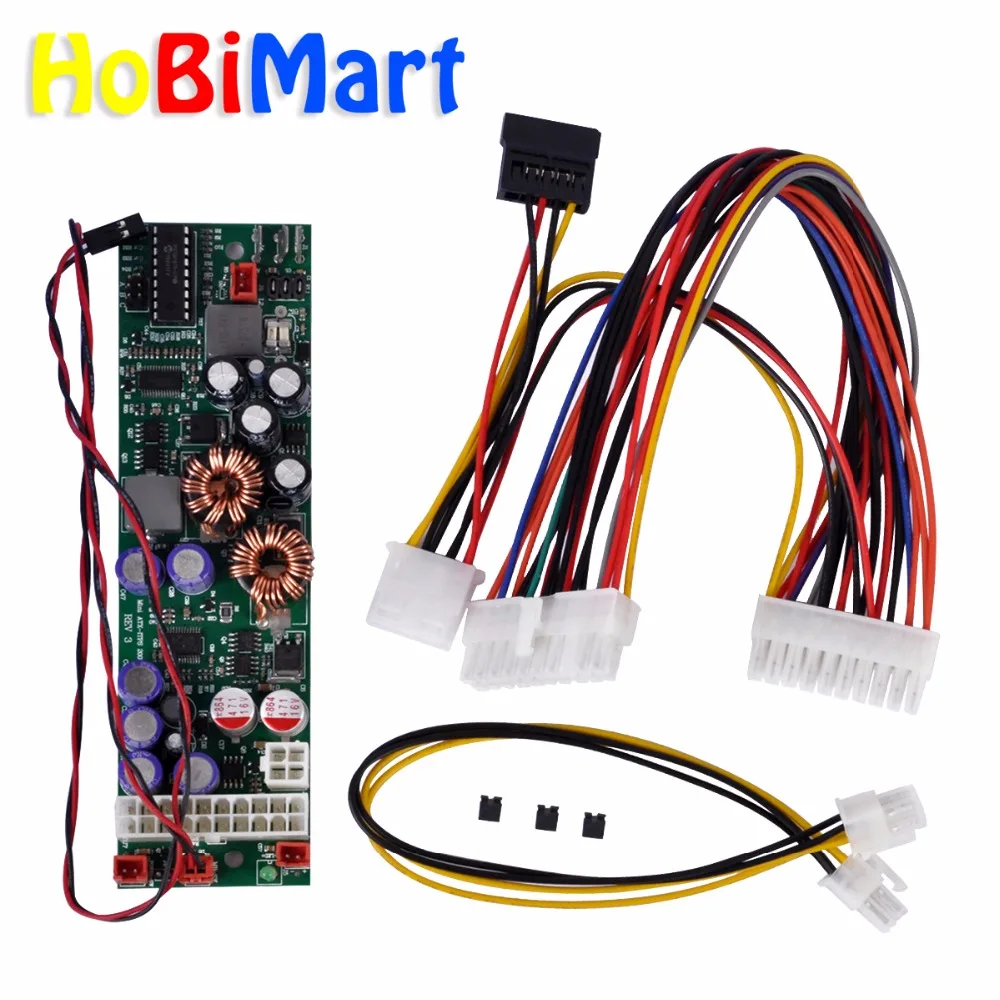

HoBiMart DC m2 блок питания atx 200W dc модуль источника с 8 V-28 V Встраиваемый компьютер

---

Описание

HoBiMart DC m2 блок питания atx 200 W dc блок питания atx, модуль источника питания с 8 V-28 V Встраиваемый компьютер формата Mini-ITX M2 автомобильным бортовым компьютером DC-DC блок питания ATX блок питания с ITPS # E09007

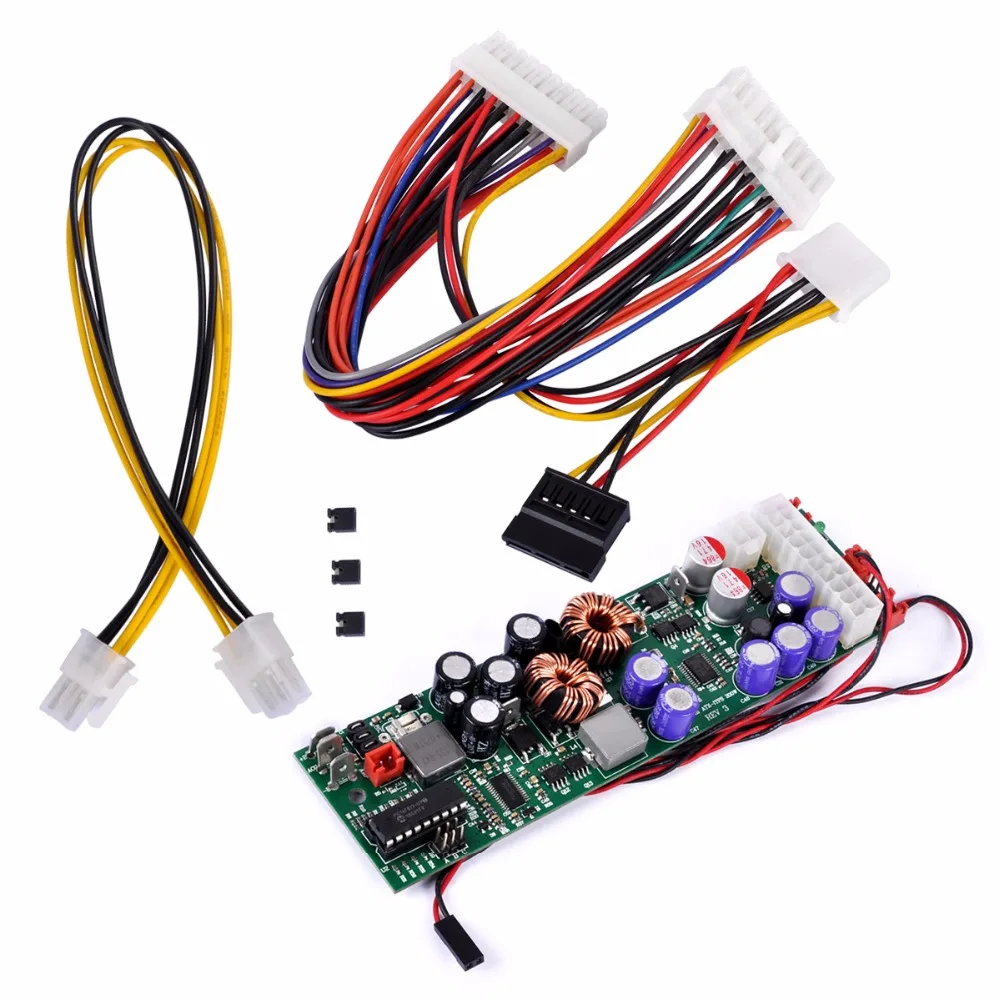

• 1 х Mini-ITX автомобильный ПК DC-DC мощность(M2 блок питания atx)

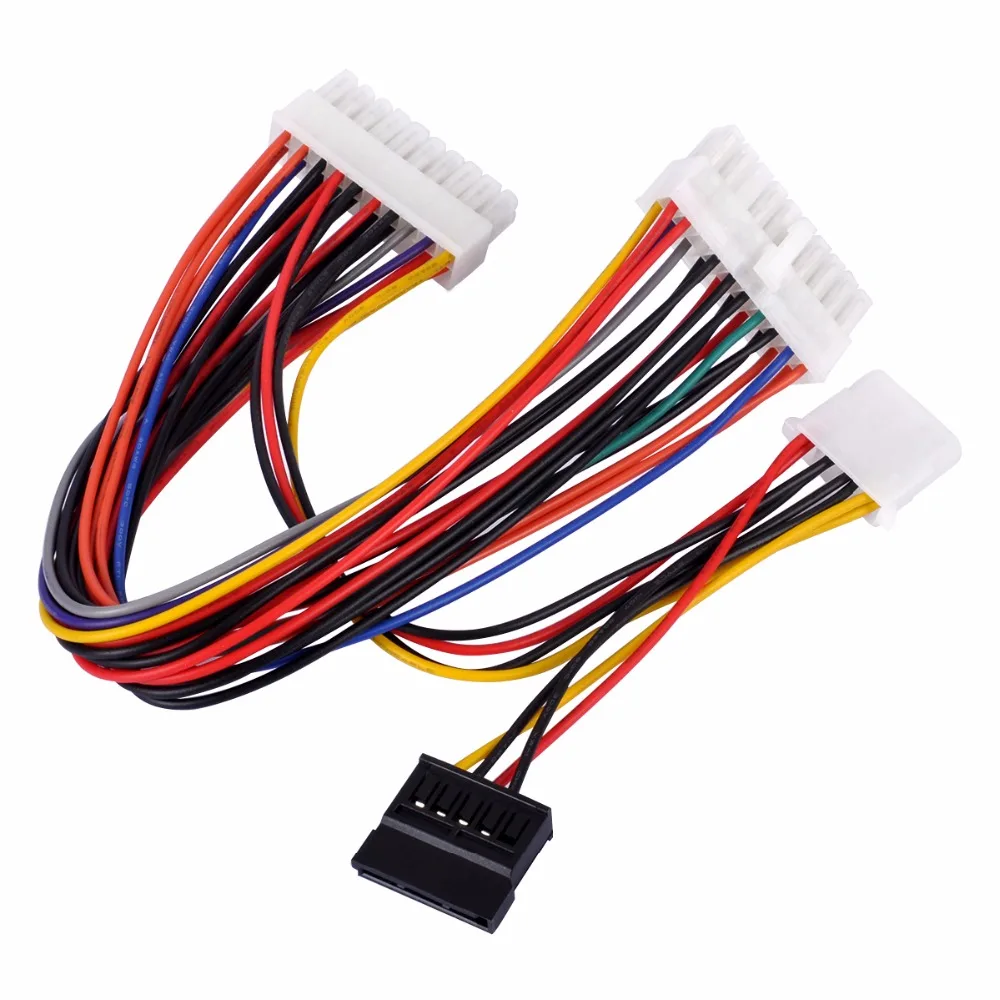

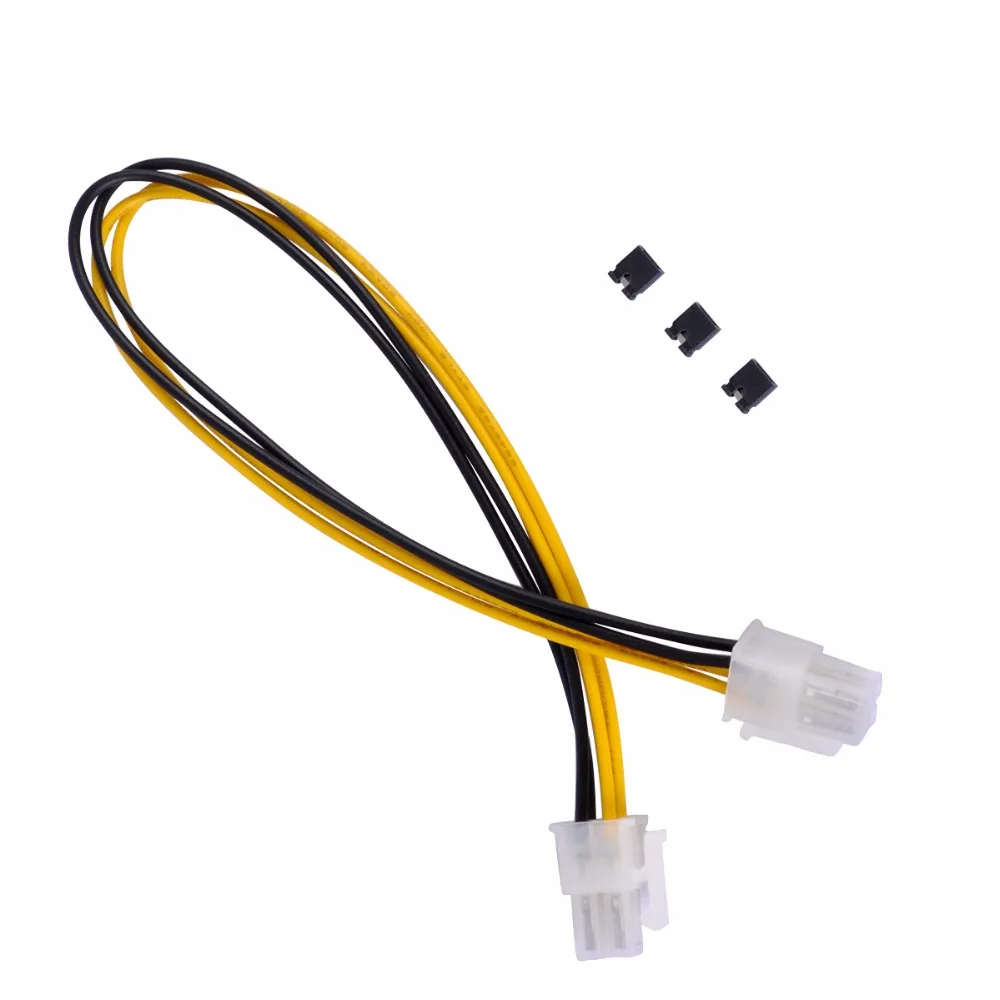

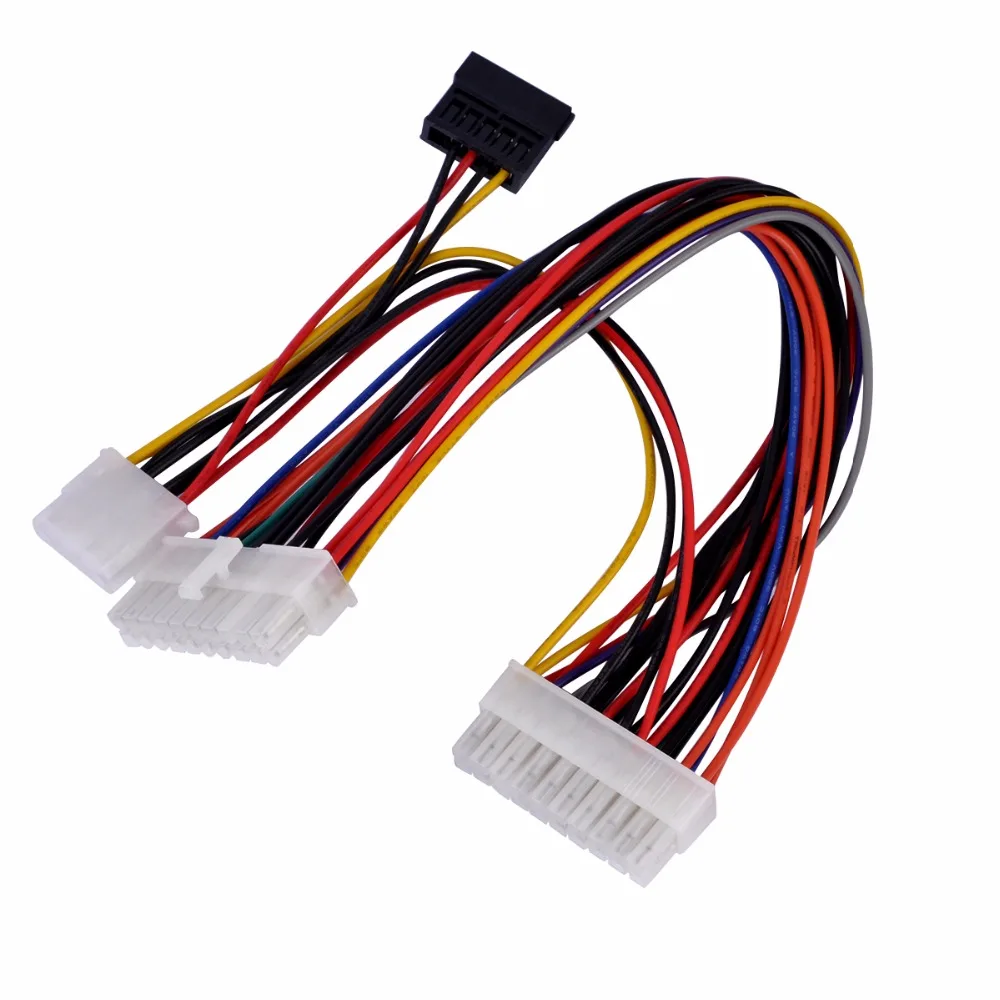

• 1 х кабель

 Пожалуйста, уделите немного времени и прочтите это руководство, прежде чем установить PDE-150-11 в вашем автомобиле. Часто при необходимости установка устройства может привести к тяжелому повреждению PDE-150-11 платы, компьютера и, возможно, электрической системы вашего автомобиля.

Плата PDE-150-11 имеет несколько проводов, которые необходимо установить в различных местах. При установке всегда дважды проверяйте полярность проводов с помощью вольтметра.

Избегайте использования прикуриватель в качестве источника питания, часто раз связаться с нами не в состоянии поставлять высокий ток к компьютеру.

Введение

M2 atx PDE-150-11 был разработан для работы с широким спектром основных плат, таких как материнские платы VIA mini-ITX, а также Pentium-M Celeron или full power p4.

PDE-150-11 логическая диаграмма



PDE-150-11 схема подключения

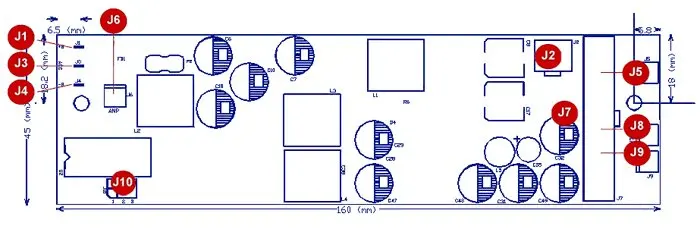

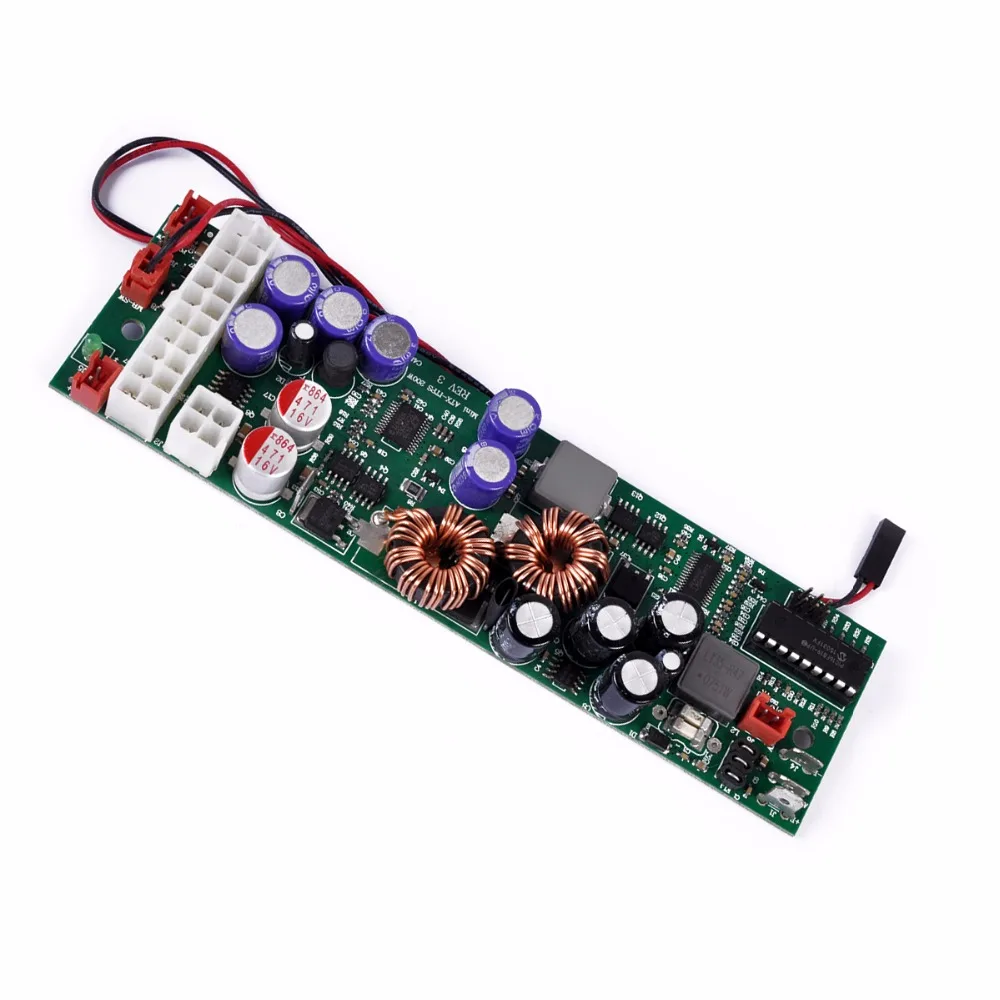

PDE-150-11Вид сверху,

Мощность Вход разъемы

J1 батарея + (непереключаемый аккумулятор, положительный)

J3 зажигание (переключаемый аккумулятор, положительный. Можно проверить, подключив его к батарее +)

Батарея J4-(отрицательные) элементы управления и настройки

J6 контролирует усилитель с помощью пульта включения/выключения. Левый штырь-RMT, правый штырь-GND

J8/J9 к материнской плате Переключатель ВКЛ/ВЫКЛ

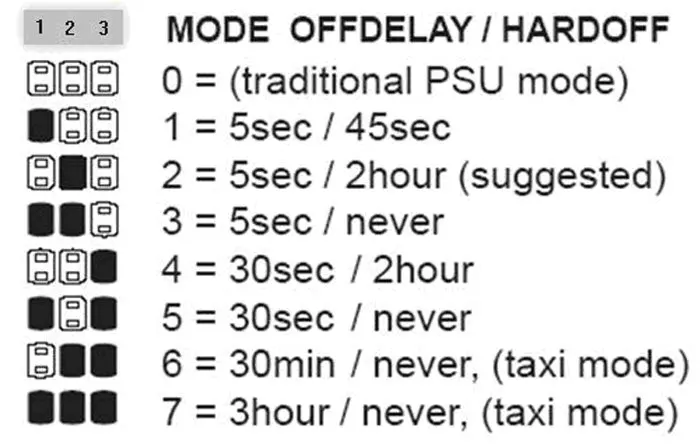

J10 настройки пользовательских перемычек (1,2, 3) Разъемы выходной мощности

J2 дополнительный P4-12V мощность

Разъем питания J7 ATX (к материнской плате)

J5 светодиодный (опционально)





Примечание:«Если HARDOFF установлен на «никогда», PPL-I-150 автоматически отключится, когда напряжение батареи ниже 11,2 В в течение более 1 минуты, чтобы предотвратить «Глубокий разряд» ситуаций.

Режим «0»-это обычный режим питания ATX, без последовательного питания, используется для нетранспортных средств.

Избегайте использования HARDOFF = никогда, может сильно разрядить аккумулятор, если ПК. Рекомендуемые режимы: 1, 2 и 4.

Проблемы с питанием в ПК транспортного средства

Проблема 5 в режиме ожидания: одной из самых сложных задач эксплуатации ПК в транспортном средстве является энергопотребление во время выключения компьютера. Даже когда ваш компьютер выключен, он все равно будет потреблять около 100 мА на 5 В рельсе. Все блоки питания обеспечивают 5VSB (5 V в режиме ожидания), так что материнская плата может выдавать, по крайней мере, PSON сигнала. Когда компьютер находится в режиме ожидания, он будет потреблять еще больше энергии, потому что ОЗУ нужно постоянно питаться.

Независимо от того, насколько большой ваш аккумулятор, m2 atx в конце концов разрядит ваш аккумулятор в течение нескольких дней.

PDE-150-11 Руководство пользователя

В PDE-150-11-это решить эти вопросы, отрезав 5VSB рельс после заданный промежуток времени (см джемпер: адррес hardoff). Когда 5VSB всегда активен (HARDOFF = Never), PDE-150-11 постоянно контролирует уровень заряда батареи. Когда уровень заряда батареи опускается ниже 11 в течение более одной минуты, PPL-I-150 отключится и снова активируется только при входном напряжении> 11 В.

Чудаки двигателя, ситуации под напряжением и перенапряжения. Еще одна сложная задача-поддерживать стабильное питание 3,3 В, 5 В, 12 В и-12 В на вашем ПК. В то время как автомобильные аккумуляторы, рассчитанной на 12 V, на самом деле они обеспечивают напряжениях, дети в возрасте от 7 до 11 вольт постоянного тока (мотыля) или выше, чем 80 вольт (сброса нагрузки). В большинстве случаев, ваш аккумулятор будет оставаться на 13,5 в (во время работы автомобиля), но для предотвращения таких ситуаций необходимо принять дополнительные меры предосторожности. PDE-150-11 может работать до 8 в и до 28 в, обеспечивая строгую регулировку на всех рельсах вместе с зажимом входного напряжения и обратной защитой.



Громкий усилитель выскакивает при запуске ПК. Если ваш компьютер подключен к автомобильному усилителю, вы услышите громкий звук при первом запуске компьютера. PDE-150-11 имеет «анти-ударный» контроль, который будет держать усилитель выключен во время запуска ПК. Просто подключите J6 к контактам дистанционного управления усилителем, чтобы активировать функцию «анти-толчок».

Режим работы

В PDE-150-11 выполняет несколько сроки процедуры и занимает действия следующим образом :( Примечание: в тех случаях, когда все конфиг Джемперы снимаются, PDE-150-11 будет находиться в «Тупой БП режим», не угла опережения зажигания, не адррес hardoff. PDE-150-11 отправит Бесплатный «Вкл» пульс на м/б, когда питание будет применено в первый раз. Не подключайте J8/J9 к, с напечатанной буквой «М», внутри которой/B Кнопка включения/выключения, если вы не хотите, чтобы ваш ПК начнется автоматически.

1) Зажигание = ВЫКЛ. Ничего не происходит. PDE-150-11 ждёт сигналов зажигания.

2) Зажигание = вкл. PDE-150-11 ждёт 2-3 секунды, Затем включается рейка 5Vsb. После того, как еще один второй PPL-I-150 отправляет “ON” сигнала к материнской плате через 2 провода подключен к материнской плате будут прикованы к включения/выключения контактов. Материнская плата включится, и ваша система должна начать загрузку.

3) Зажигание = включено во время вождения. Ваш компьютер останется включенным.

4) Зажигание = ВЫКЛ. PDE-150-11 ждет «offdelay» за считанные секунды (см джемпер диаграммы на странице 2), а затем он поворачивает материнская плата от отправив сигнал к материнской плате для включения/выключения. Ваш компьютер должен выключаться изящно (процедура выключения). В течение этого времени, мощность по-прежнему будет доступно для вашего ПК, чтобы выполнить отключение.

5) 5VSB все еще будет предоставлен для еще одной "HARDOFF" секунды (см. Диаграмму перемычек). В случае, если в тех случаях, когда процесс выключения длиннее, чем «offdelay» (windows замерзает и т. д.), мощность будет выключена, отключения всех мощность рельсы. Если «адррес hardoff ”установлен на никогда», блок питания всегда будем предоставлять 5VSB, в связи с чем ПК также может быть использован в спящий режим. Во время процедуры HARDOFF уровень заряда батареи будет постоянно контролироваться, чтобы предотвратить Глубокий разряд.

6) PDE-150-11 перейдет к Шагу 1, если зажигание снова включено.

Устранение неполадок

A) Материнская плата не включается.

PDE-150-11 руководство пользователя Страница 3

Проверьте кабели входного сигнала. Измерьте напряжение на выключенном 12 В. Вы должны получить около 12 В. Измерьте ООН-switched pin (красный) при повороте автомобиль ВКЛ/ВЫКЛ. Вы должны видеть 12 В (автомобиль включен) или 0 В (автомобиль выключен) ..

Б) Материнская плата не включается (cont).

Проверьте выходные кабели. Гарантируем, что общая потребляемая мощность системы не превышает PDE-150-11 спецификации.

Материнская плата не включается (cont).

Убедитесь в том, что либо J8 или J9 правильно подключено к на включение/выключение переключателя M/B.

PDE-150-11 характеристики

Минимальное рабочее напряжение на входе	8 V
Максимальное входное рабочее напряжение	28 в (зажимание происходит при 25-27 в)
Порог отключения глубокого разряда	11,2 V
Предел входного тока (предохранитель защищен)	20A (20A мини-лопастной предохранитель)
Макс Выход Мощность	150 Ватт
Рабочая температура	От-40 до + 85 * градусов Цельсия
Температура хранения	От-55 до + 125 градусов Цельсия
Средняя наработка на отказ	180000 часов при 50 C, 96000 часов при 65 C
Эффективность (вход 9-16 в)	> 92%, все рельсы комбинированные, 50% нагрузки.

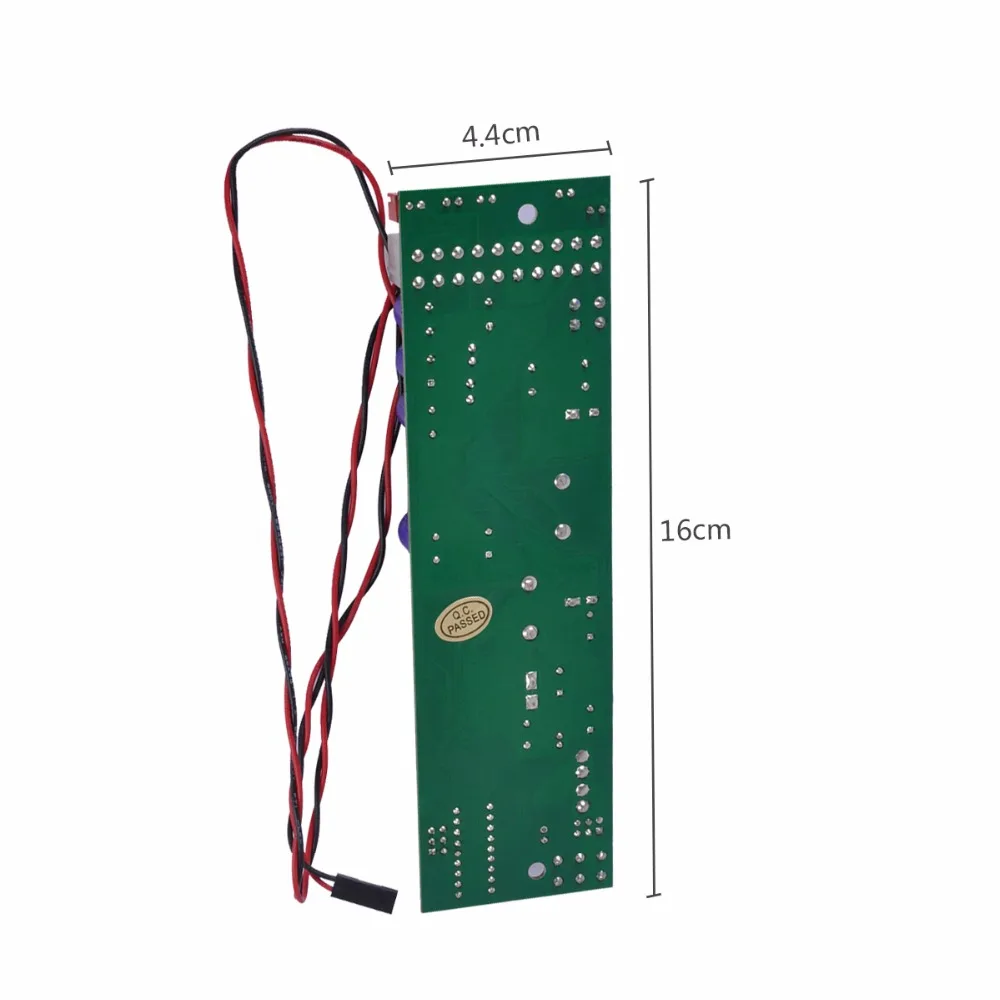

Размер печатной платы	160x45 мм
Вход разъемы	Ножевые 0,25» терминал
Выход разъем	ATX power 20 pin (Molex P/N 39-01-2200)

* Единицы измерения начинаются при ~ 115 Цельсия. Работает при температуре выше 85C/185F будет значительно уменьшить длительное среднее время безотказной работы. При работе при высоких температурах или работе без вентилятора, необходимо уменьшить нагрузку БП на 25%.

Максимальная Мощность характеристики

Выход рельс	Ток (макс)	Ток пиковый (<60 секунд)	Регулирование
5 V	8A	10A	1.5%
3,3 V	8A	10A	1.5%
5VSB	1.0A	2A	1.5%
-12 V	0.15A	0.2A	5-%
12 V	6A * (см. Ниже)	9A	2%

Общая мощность = 150 Вт

PDE-150-11 руководство пользователя Страница 4

При работе на 24 V или при экстремальных температурах, de-скорость 25%, хорошо проветриваемое помещение.



12В Выход ток

Вход (V)	12 V рейки для измерения тока	Вход (V)	12 V рейки для измерения тока
8 V	4A	13В	8.5A
9 V	5A	15В	8A
10 V	6A	18 V	7.5A
11 вольт	7A	20-24 V	7A
12 V	8A	24-28 V	6.5A

Для низкого входного напряжения (8-10 В) может потребоваться Вентиляция для пиковой нагрузки
