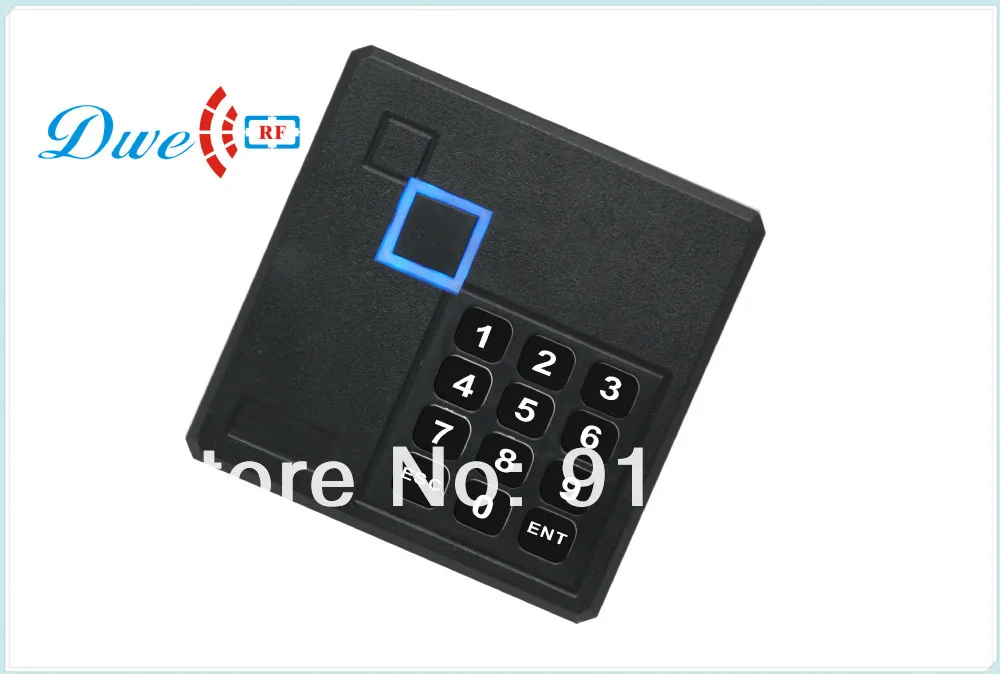

DWE CC RF Бесплатная доставка + 125 кГц EM-ID управление доступом к двери подсветка rfid

Спецификация

• Скорость отклика менее 0,2 секунды
• Расстояние приближения менее 0,5 секунд
• 2-15 см дальность приближения Подсветка клавиатуры ридер
• Поддержка EM-ID карт 125 кГц или брелока
• Встроенная антенна
• Встроенный светодиод (двойной цветной светодиод)
• Встроенный громкоговоритель (зуммер)
• 12 В постоянного тока Рабочее напряжение, 70 мА рабочий ток
• Расстояние связи 100 метров
• Передача данных в реальном времени
• Черный цвет
• Материал корпуса из ПВХ
• 100*100 мм * 21 мм

Используйте отвертку + type для ослабления винта между панелью и материнской платой. А затем вставьте материнскую плату в боковую стену с помощью пластиковой вилки и винтов.

Проводное соединение

Красный DC 12 V

Черный GND

Синий D1

Белый D0

Коричневый звуковой сигнал

Зеленый светодиод

Желтая сигнализация

Уведомление

1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что вы делитесь мощностью с контроллером или используете тот же GND

3. Если расстояние между кард-ридером и контроллером составляет более 50 м, пожалуйста, используйте силовую линию с диаметром не менее 1,5 квадратных см или с помощью нескольких параллельных сетевых проводов
