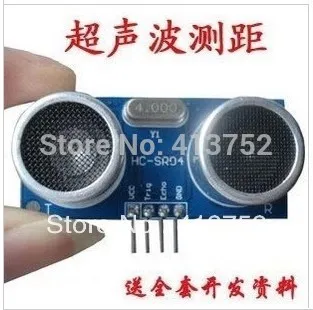

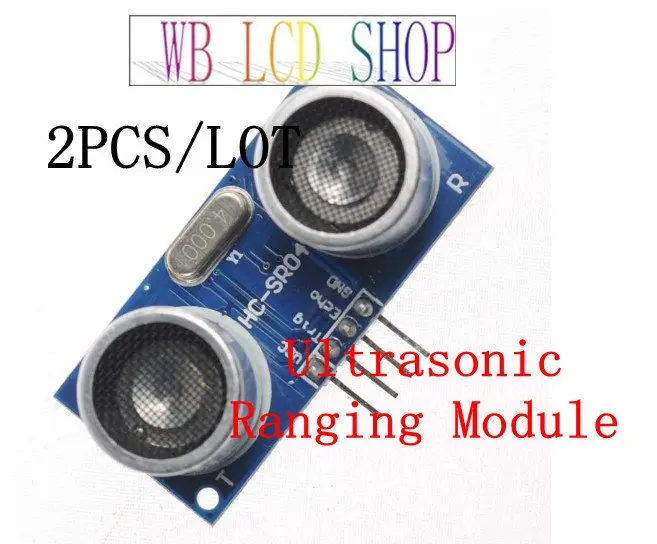

20 шт./лот HCSR04 Ультразвуковой Модуль HC-SR04 Расстояние Измерительный

модуль основные технические параметры:
1. Working Напряжение: 5 В (DC)
2. Статический ток: менее ма.
3. Output сигнал: частота Электрического сигнала, высокий уровень 5 В, низкий уровень 0 В.
4 Датчик угла: Не более 15 градусов.
5. расстояние Обнаружения: 2 см-450 см.
6. Высокая точность: до 0.3 см
7. Input сигнала триггера: 10us TTL импульс
8. Эхо-сигнала: выход TTL PWL сигнал
режим соединения:
1. VCC
2. активация (T)
3. эхо (R)
4. GND
используйте метод:
модуль питания с 5 В, выход будет 5 В хотя препятствием в диапазоне, или 0 В если not. The из контактный
этот модуль используется в качестве переключающего выхода, когда модуль защиты от кражи, и без ног, когда
начиная модулей.
примечание: модуль должен быть вставлен в цепи до было власти, которые позволяют избежать производства
высокий уровень неправильной, если нет, то власти снова.
Принцип Работы модуля:
1. Adopt IO триггера через поставки, по крайней мере 10us последовательность сигнала высокого уровня.
2. модуль автоматически отправлять восемь 40 кГц меандр и автоматически обнаружить ли получать
возвращающ импульсный сигнал.
3. Если есть сигналы, возвращающиеся через вывод высокий уровень и время высокий уровень
продолжая это время, что от ультразвукового передачи на прием. расстояние испытания =
(время высокий уровень * скорость звука (340 М/С)/2.

примечание: Этот модуль не подходит для подключения с электрической энергии, если вам нужно подключить этот
модуль с электронный блок, то пусть GND терминала этот модуль должен быть подключен
во-первых, в противном случае, это повлияет на нормальную работу модуля
