STM32 Open103V Стандартный # MCU STM32F103VET6 STM32F103 ARM Cortex M3 макетная плата + PL2303 USB UART модуль

---

STM32 Open103V Стандартный # STM32F103VET6 STM32F103 STM32 ARM Cortex-M3 макетная плата + PL2303 USB UART модуль комплект

Плата разработки STM32 предназначена для серии STM32F103V, имеет MCU STM32F103VET6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.



Обзор

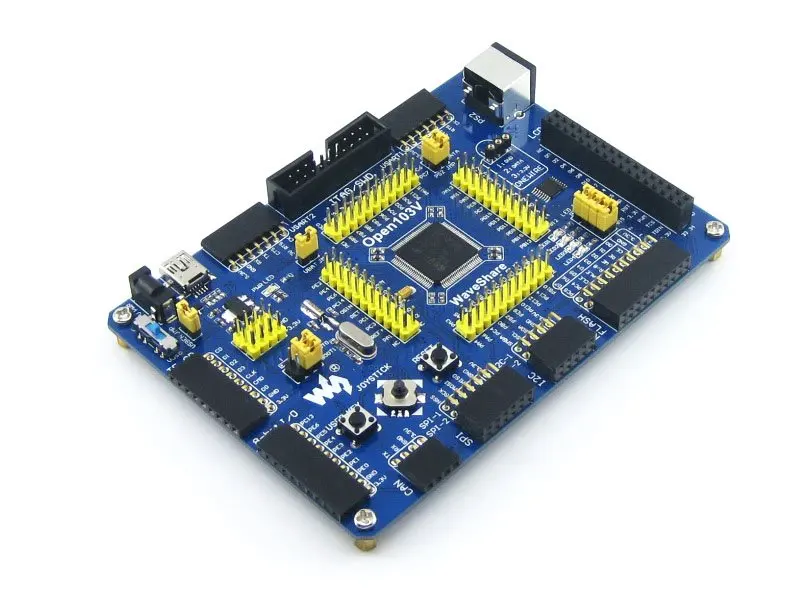

Стандарт Open103VЭто плата разработки STM32, которая оснащена устройством STM32F103VET6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.



Примечание: стандарт Open103V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

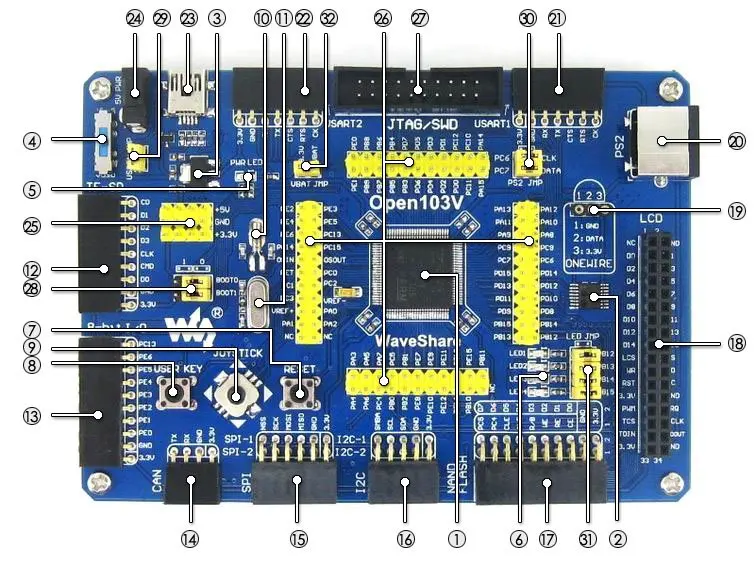

Что на борту



1.STM32F103VET6:Высокая производительность STM32 MCU в TQFP100 пакет, который имеет
    * Ядро:ARM Cortex-M3 32-битный RISC;
    * Рабочая частота:72 МГц, 1,25 DMIPS/МГц;

    * I/Os:80;

    * Рабочее напряжение:2-3,6 В;

    * Воспоминания:512 K Flash, 64 K RAM (самая высокая спецификация в серии STM32F103V);

    * Коммуникационные интерфейсы: 3 xSPI, 5 xUSART, 2xI2S, 2xI2C, 1 xFSMC, 1 xLCD, 1 xSDIO, 1 xUSB, 1 xCAN;

    * AD & DA конвертеры:3xAD (12bit, 1? s, shares 16 каналов; 2xDA (12bit);

    * Отладка/программирование: Поддержка интерфейсов JTAG/SWD (отладка последовательного провода), поддержка IAP;
2.74LVC139: Используется для расширения FSMC, позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND;

3.AMS1117-3.3V:3,3 В регулятор напряжения;

4.Выключатель питания:5 в постоянного тока или USB;

5.Индикатор питания;

6.Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;

7.Кнопка сброса;

8.Ключ пользователя;

9.Джойстик:Удобно для ввода/вывода (пять направлений);

10.32,768 K кристаллический Осциллятор:Для внутреннего RTC;

11.8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;

12.Интерфейс SDIO: Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;

13.8-битный интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;

14.Интерфейс CAN:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN;

15.Интерфейс SPI:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;

16.I2C интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.;

17.Интерфейс NAND FLASH:Легко подключается к флеш-периферийным устройствам NAND;

18.ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;

19.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), EEPROM (DS2401) и т. Д.

20.PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;

21.Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232;

22.Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232;

23.Usb-порт:USB связь между платой и ПК;

24.5 В DC jack;

25.5 В/3,3 В вход/выход питания;

26.MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;

27.Интерфейс JTAG/SWD:Для отладки/программирования;

28.Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;

29.Usb-адаптер

* Короткая перемычка для автоматического обнаружения ПК во время подключения USB;

* Откройте перемычку для отключения;

30.PS/2 интерфейс перемычки

* Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;

* Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont;

31.Перемычка светодиодов

* Короткая перемычка для подключения светодиодов к I/Os по умолчанию;

* Откройте перемычку для подключения светодиодов к пользовательским I/Os через провода DuPont;

32.Джемпер VBAT

* Короткий Джемпер для использования системы питания;

* Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;



Фотографии

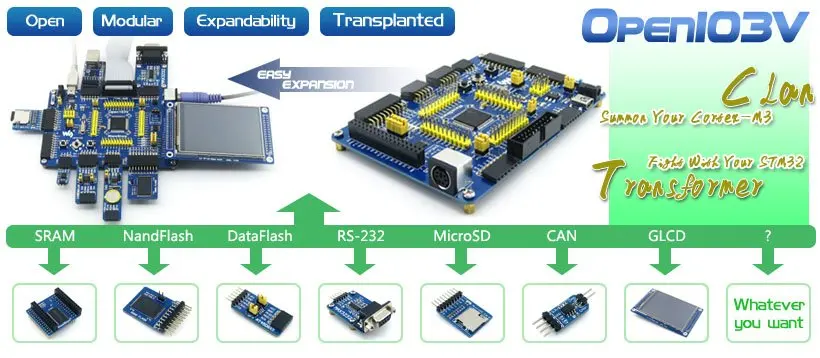

(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)
Примечание:

Open103V поддерживает программирование через STM32 USART bootloader, USB к UART board предоставляется.
Open103V не интегрирует какую-либо функцию отладки, требуется отладчик.
Стандарт Open103V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

JTAG/SWD интерфейсы

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:
1. Сопутствующее программное обеспечение;

2. Демонстрационный код (примеры в C,? C/OS-II);

3. Схема (PDF);

4. STM32 документы по разработке (техническое описание и т. Д.);

В комплект входит


1. Open103V макетная плата x 1

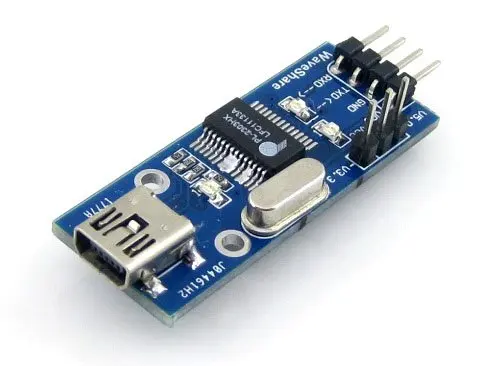

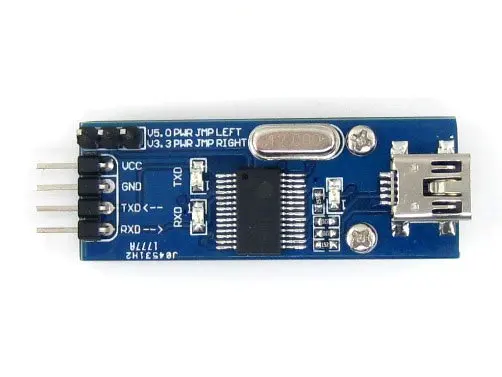

2. PL2303 USB UART Board (mini) x 1

3. USB кабель (mini) x 1

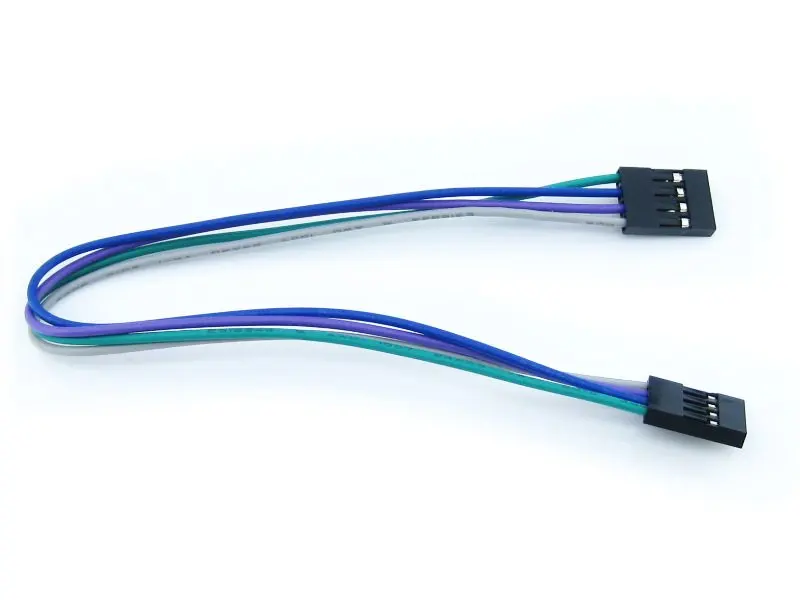

4. 4-контактный провод x 2
5. 2-контактный провод x 2
6. Кабель питания USB x 1

7. Руководство пользователя CD x 1
