8-значный цифровой дисплей Каскадный готовый продукт Модуль MAX7219 | Электронные

---

По этой ссылке: Https://pan.baidu.com/s/1HLlx1fEz8fHQH5t0MhgSDQ
Добыча Код: vh1b

Значительно сохраните ваши MCU ресурсы, не нужно открывать сканирование таймера, бесплатно MCU, чтобы сделать больше вещей! Просто передавайте данные, как только обновляете данные дисплея!

MAX7219Модуль управления цифровым дисплеем

MAX7219Она является интегрированным последовательного ввода/выход общий анод драйвер дисплея, которая соединяет микропроцессор до восьми значный 7-сегментный светодиодный цифровой дисплей, или гистограммный дисплей или отдельный 64 светодиода. Он включает в себя кодер b-типа BCD, многоканальную петлю сканирования, драйвер сегментного слова и статическую ОЗУ 8*8 для хранения каждой информации. Только один внешний регистр-2 набора тока сегмента каждого светодиода.



Рабочий четырехпроводной последовательный интерфейс может быть подключен ко всем общим микропроцессорам. Каждая информация может быть обработана без необходимости перезаписи всех дисплеев при обновлении. MAX7219 также позволяет пользователю выбрать encode или не кодировать каждую информацию.
Устройство содержит 150 aMuA.Режим выключения малой мощности, аналоговое и цифровое управление яркостью, регистр ограничений сканирования позволяет пользователю отображать 1-8 бит данных и режим обнаружения, который позволяет всем светодиодам освещать.

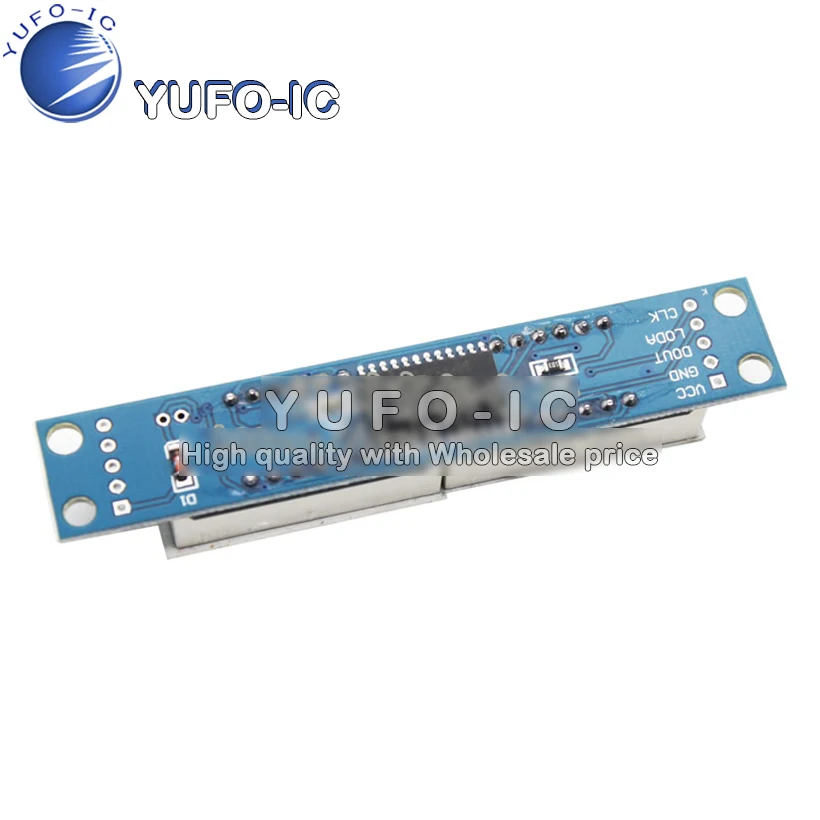

Печатная платаЧетыре угла платы закреплены медными шипами, которые могут эффективно предотвратить несчастные случаи в качестве коротких замыканий.

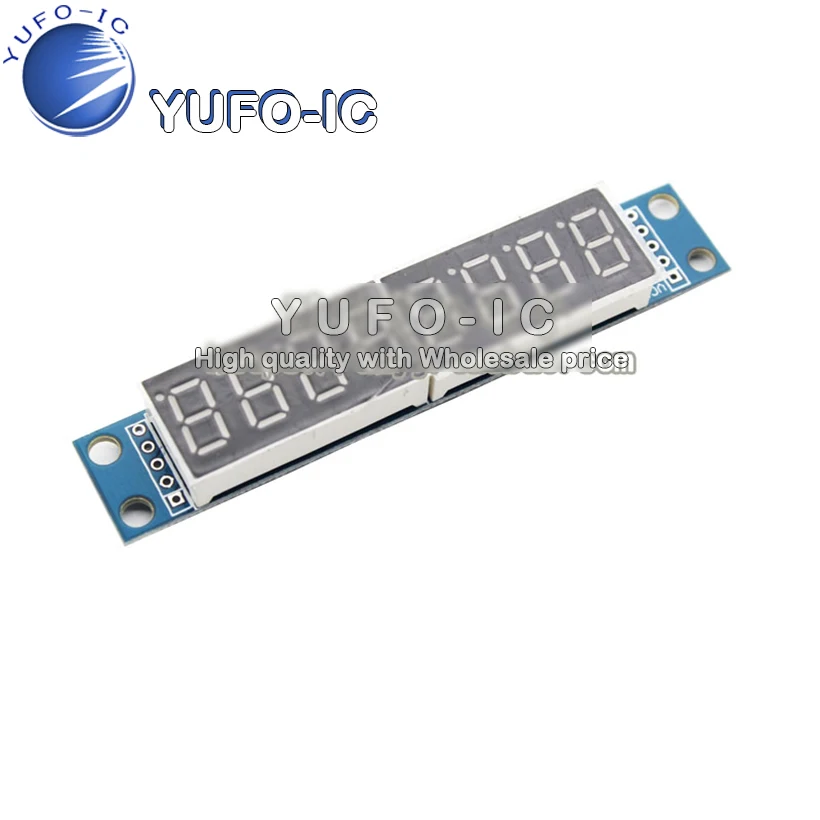

Цифровая трубка представляет собой 0,36 дюймов 4 - bit интегрированный электронно-цифровой светодиодной лампой

Этот модуль совместим с выходом 5 V/3,3 V (51 / AVR MCU/STM32. ..)

Инструкции по проводке (выберите предоставленную программу в качестве примера, вы можете подключить любой порт IO, изменить определение порта в программе):

VCC-5 v

GND-GND

DIN-P00

CS  -P01

CLK-P02

Меры предосторожности:

1. VCCНе Переворачивайте соединение с GND, чтобы получить чип.

2,51Порт P0 MCU должен быть соединен с выдвижным резистором. Если у вашего MCU нет резистора, вы можете подключить кабель передачи данных к другим портам.

Отгрузочная ведомость:

1. MAX7219Модуль дисплея цифровой трубки 1

2. Прямой штырь 5 p

3. ИЗОГНУТЫЙ ШТИФТ 5 p

4. MAX7219На английском языке (1 шт.) технические данные

5. MAX72191 Китайский технические данные

6. PDFСхема формата, 1



7,51Одна копия драйвера MCU (одна программа отображения модуля и каскадная программа отображения модуля)
