Ультразвуковой датчик US 100/ультразвуковой диапазон/Ультразвуковой Модуль/с

---

Ссылка: Https://pan.baidu.com/s/14BnQp0OZkM_oKEkuB5BRRA
Добыча Код: i2sh

Свяжитесь с нами-100Ультразвуковой модуль диапазона может быть реализован2 см ~ 4,5 мФункция бесконтактного диапазона2,4 ~ 5,5 VШирокий диапазон входного напряжения, статическое энергопотребление ниже, чем2mA, С собственным датчиком температуры для корректировки результатов, иGPIO, Последовательный порт и другие способы связи, с сторожевой собакой, Стабильная и надежная работа.

• Основные технические параметры





Электрические параметры	Свяжитесь с нами-100Ультразвуковой дальномерный модуль
Операционной Напряжение	DC 2,4 V ~ 5,5 V
Потребляемый ток	2mA
Рабочая температура	-20 ~ + 70Степень
Метод выхода	Уровне илиUART(Выбор джемпера)
Угол индукции	Меньше, чем15Степень
Расстояние обнаружения	2 см-450 см
Точность обнаружения	0,3 см + 1%
UARTКонфигурация последовательного порта в режиме	Скорость передачи данных9600Исходное положение1Бит1Бит, бит8Бит, нет четности, нет контроля потока.

Рисунок3,1:Свяжитесь с нами-100Вид спереди         Рисунок3,2:Свяжитесь с нами-100Изображение задней стороны

Размер этого модуля:45 мм * 20 мм * 1,6 мм. На доске два радиуса1 ммМеханическое отверстие, как показано3,3Показанное следующим образом:



Рисунок3,3:Свяжитесь с нами-100Размеры

• Интерфейс Описание

Этот модуль имеет два интерфейса, а именно перемычку выбора режима и5 Pin-кодИнтерфейс.

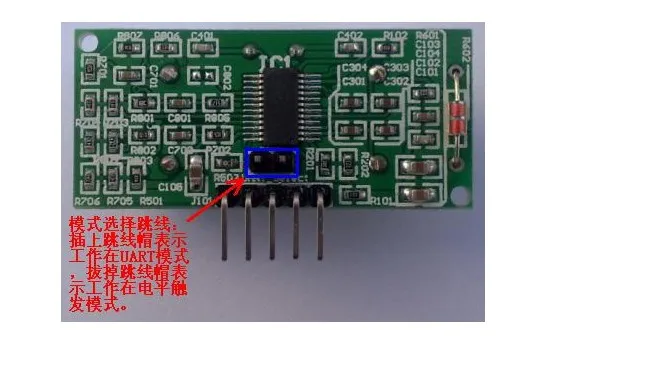

Интерфейс перемычки выбора режима, как показано на рисунке4,1Показано на рисунке. Выбор режима перемычки2,54 ммПри подключении перемычкиUART(Последовательный) режим, который уровень срабатывает при отключении.





Рисунок4,1: Режим выбора интерфейса перемычки

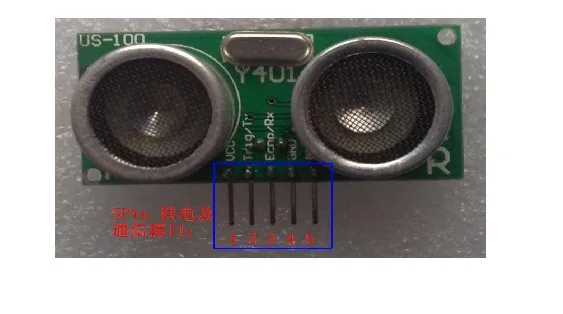

Рисунок4,2:5 Pin-кодИнтерфейс



Пронумерованные слева направо1,2,3,4,5. Они определяются следующим образом:

• 1НомерPin-код:VCCМощность питания2,4 V ~ 5,5 V).
• 2НомерPin-кодПримите к сведению: приUARTВ режиме подключения Внешней цепиUARTОTXТерминал; Когда он находится в режиме триггера уровня, он подключен к внешней цепи.АккуратныйВ конце.
• 3НомерPin-кодПримите к сведению: приUARTВ режиме подключения Внешней цепиUARTОRXТерминал; Когда он находится в режиме триггера уровня, он подключен к внешней цепи.ЭхоВ конце.
• 4НомерPin-код: Подключите Заземление внешней цепи.
• 5НомерPin-код: Подключите Заземление внешней цепи.
• Срабатывание уровня работает

Прежде чем включить модуль, сначала снимите колпачок перемычки на перемычку выбора режима, чтобы поместить модуль в режим запуска уровня.

Время срабатывания уровня5,1Показанное следующим образом:



Рисунок5,1:Свяжитесь с нами-100Диапазон синхронизации схема

Рисунок5,1Указывает: нужно толькоАккуратный/TXПиновый вход один10USВыше высокого уровня, система может отправить8Один40 кГцЗатем ультразвуковой Пульс обнаруживается эхо-сигналом. При обнаружении эхо-сигнала модуль также измеряет значение температуры, а затем корректирует результат диапазона в соответствии с текущей температурой и передает скорректированный результат.Echo/RXВыход штыря.

В этом режиме модуль преобразует значение расстояния в340 м/сВременные параметры2Раз черезЭхоТерминал выводит высокий уровень, и значение расстояния может быть рассчитано в зависимости от продолжительности высокого уровня. То есть, значение расстояния:(Настало время* 340 м/с)/2.

Примечание: поскольку значение расстояния было скорректировано, больше нет необходимости корректировать ультразвуковую скорость звука в соответствии с температурой окружающей среды, то есть независимо от температуры, выбрана скорость звука.340 м/сПросто замечательно.

• Принцип запуска последовательного порта

Прежде чем включить модуль, сначала вставьте колпачок перемычки в перемычку выбора режима, чтобы сделать модуль в режиме триггера последовательного порта.

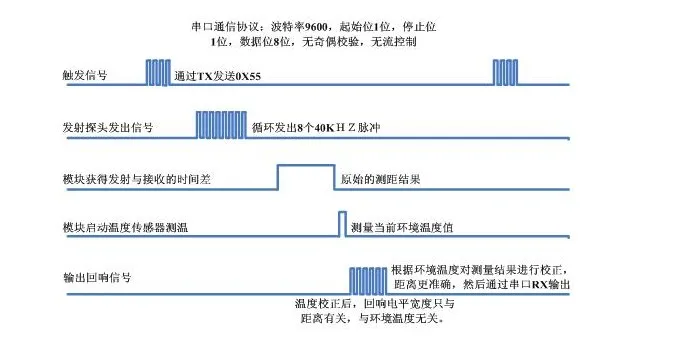

Схема времени запуска последовательного порта6,1Показанное следующим образом:

Только нужно быть в этом режимеАккуратный/TXПиновый вход0X55(Скорость передачи данных9600), Система может выдать8Один40 кГцЗатем ультразвуковой Пульс обнаруживается эхо-сигналом. При обнаружении эхо-сигнала модуль также измеряет значение температуры, а затем корректирует результат диапазона в соответствии с текущей температурой и передает скорректированный результат.Echo/RXВыход штыря.

Значение выходного расстояния составляет в общей сложности два байта, первый байт-расстояние8БитHdate), Второй байт-это низкое расстояние8БитLData), Единица измерения-мм. Значение расстояния (HData * 256 + LData)Мм.



Рисунок6,1: Триггер последовательного порта, диаграмма синхронизации

• Серийный порт триггер измерение температуры принцип работы

Прежде чем включить модуль, сначала вставьте колпачок перемычки в перемычку выбора режима, чтобы сделать модуль в режиме триггера последовательного порта.

Схема измерения температуры последовательного порта7,1Показанное следующим образом:

Только нужно быть в этом режимеАккуратный/TXПиновый вход0X50(Скорость передачи данных9600) Система запускает датчик температуры для измерения текущей температуры, а затем передает значение температурыEcho/RXВыход штыря.

После измерения температуры модуль вернет значение температуры байта (Tdata), Фактическая температура соотношение цена/качествоTData-45. Например черезTXПосле отправки0X50После того, какRXПолучены0X45, Значение температуры в это время[69(0X45О10Числовые значения)-45] = 24Градусов.



Рисунок7,1: Таблица времени измерения температуры последовательного порта

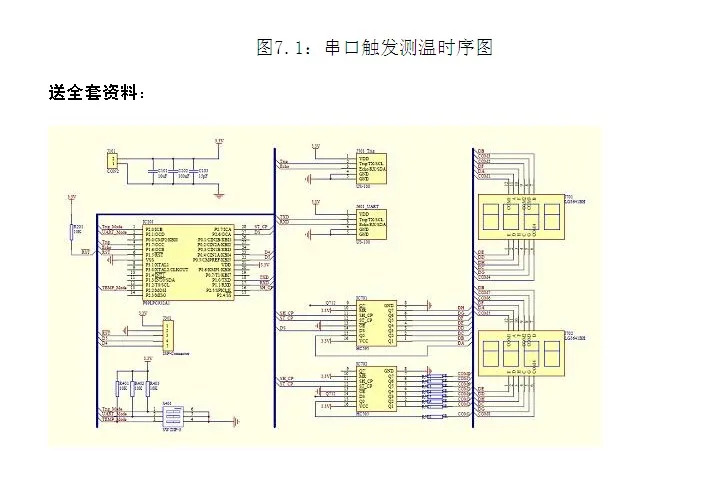

Отправьте полный набор информации:









Свяжитесь с нами-100Ультразвуковой модуль диапазона может быть реализован2 см ~ 4,5 мФункция бесконтактного диапазона,

У2,4 ~ 5,5 VШирокий диапазон входного напряжения, статическое энергопотребление ниже, чем2mA,

Автономный датчик температуры корректирует результат и имеетGPIO,

Последовательная связь и другие методы связи, с сторожевой собакой внутри, Стабильная и надежная.
